ЧАСТЬ II

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ АВТОМОБИЛЬНОГО КРАНА КС-55727





3 ЭКСПЛУТАЦИОННЫЕ ОГРАНИЧЕНИЯ АВТОМОБИЛЬНОГО КРАНА КС-55727

Эксплуатация крана включает в себя ввод в эксплуатацию, использование по назначению, техническое обслуживание, хранение, транспортирование и списание.
Перед началом эксплуатации кран подлежит регистрации в органах Госпромнадзора (для Республики Беларусь), Госгорпромнадзора (для Украины) или органах Ростехнадзора и ГИБДД и на него в органе Ростехнадзора должно быть получено разрешение на пуск в работу (для России).
Особое внимание следует уделить эксплуатации крана в начальный период, когда происходит приработка деталей и механизмов.
Автомобильный кран должен эксплуатироваться в соответствии с требованиями настоящего РЭ.
Эксплуатирующая организация должна обеспечить постоянное содержание крана в исправном состоянии путем организации своевременного и качественного обслуживания, ремонта и технического освидетельствования.

ЭКСПЛУАТАЦИЯ КРАНА ЗАПРЕЩАЕТСЯ:

  • если скорость ветра на высоте 10 м превышает 14м/с;
  • если температура воздуха ниже минус 40°С и выше плюс 40°С (для всех исполнений крана кроме КС-55727-6);
  • если температура воздуха ниже минус 25°С и выше плюс 40°С  (для исполнения крана КС-55727-6);
  • если  угол наклона металлоконструкции крана при работе превышает 1°30`.





4 ПОДГОТОВКА К РАБОТЕ АВТОМОБИЛЬНОГО КРАНА КС-55727







4.1 ОБЩИЕ ПОЛОЖЕНИЯ

Прежде чем приступить к работе на кране,  тщательно изучите настоящее РЭ и руководство по эксплуатации автомобиля, руководство по эксплуатации ограничителя нагрузки крана.
Перед пуском в работу:

  • крана проведите осмотр крана. При осмотре обратите внимание на сохранность пломб;
  • проверьте комплектность крана в соответствии с ведомостью ЗИП;
  • расконсервируйте кран;

Кран, прибывшей с предприятия - изготовителя подлежит частичному освидетельствование, дата и результаты которого должны быть  занесены в паспорт крана. В случае неисправности крана  или его некомплектности  владелец крана должен руководствоваться приложением  К настоящего руководства.








4.2 ТРЕБОВАНИЯ К РАБОЧЕЙ ПЛОЩАДКЕ

Рабочая площадка, на которой работает кран, должна быть ровной и должна выдерживать нагрузку от колес и опор. Уклон площадки не должен превышать трех градусов.
Допускается планировать площадку путем снятия неровностей грунта в месте стоянки колес. Плотный грунт позволяет работать на выносных опорах с использованием только подпятников выносных опор.

Слабая мокрая глина, песок, пашня, заболоченный грунт не выдерживают нагрузок от подпятников выносных опор, поэтому требуется уплотнение грунта  подсыпкой сухого песка, щебня, гравия и применение подкладок (см. рисунок  56).

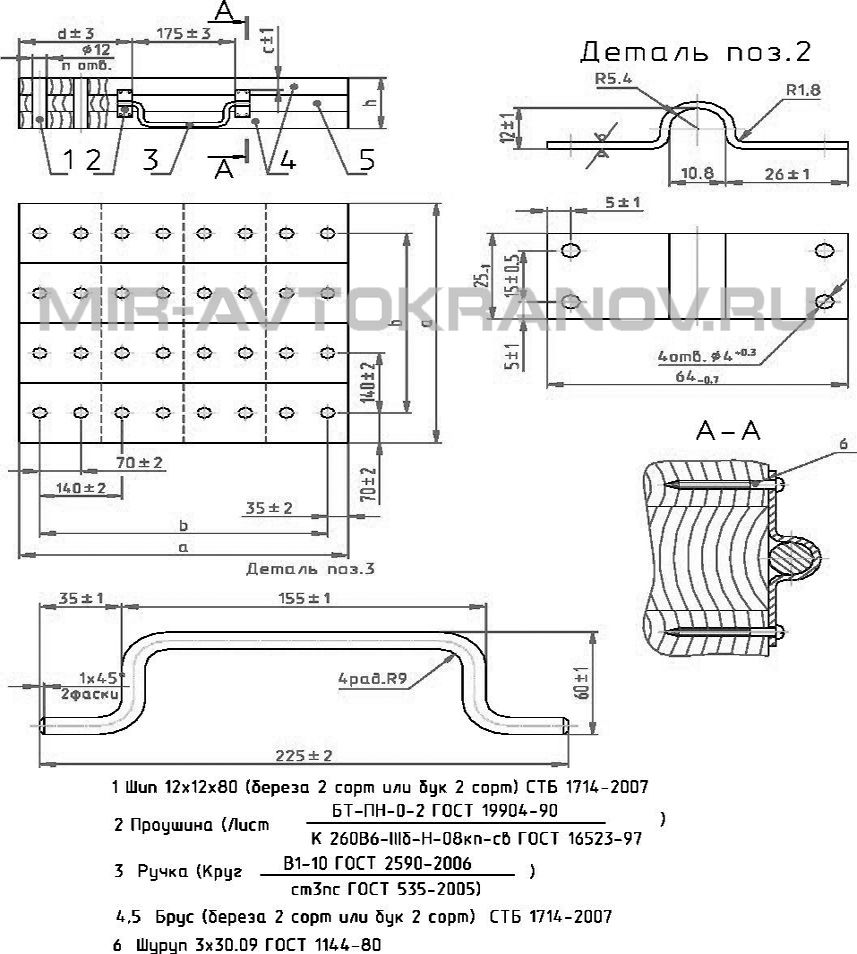

Рисунок 56 – Подкладка

Рисунок 56 – Подкладка



Величина опорной поверхности подкладок зависит от свойств и состояния грунта на рабочей площадке и приведена в таблице 4.1. Размеры  подкладок, изображенных на рисунке 42,  приведены в  таблицах 4.2 и 4.3

ВНИМАНИЕ:

нагрузка на выносную опору при работе может достигать величины 287 кН (28,7 тс).
На скользкой площадке (мокрой, обледенелой и т.п.) необходимо принять меры для исключения скольжения опор: обколоть лед, подсыпать сухой песок в местах установки подпятников и подкладок.

ТАБЛИЦА 4.1  - ВЫБОР ПОДКЛАДОК

Грунты Допускаемая удельная нагрузка на грунты, МПа (кгс/см2) Номер
подкладки
Пески пылеватые, супески, суглинки 0,2-0,25 (2,0-2,5) 1
Слабая мокрая глина, рыхлый песок, пашня 0,3-0,5 (3,0-5,0) 2
Крупный слежавшийся песок, влажная глина 0,6-0,8 (6,0-8,0) 2
Плотная глина 0,8-1,2 (8,0-12,0) 3
Мергель 1,0-1,5 (10,0-15,0) 3

ТАБЛИЦА 4.2 - РАЗМЕРЫ ПОДКЛАДОК (РИСУНОК 56)

Номер



подкладки

Размеры, мм
a b c d h n
1 1120 1050 30 473 120 128
2 840 770 20 333 100 72
3 560 490 10 193 80 32

ТАБЛИЦА 4.3  - РАЗМЕРЫ ПОДКЛАДОК (РИСУНОК 56)

Номер



подкладки

Брус поз.4 Брус поз.5
Размеры, мм Кол. Размеры, мм Кол.
1 40×140×1120 16 40×140×1120 8
2 40×140×840 12 20×140×840 6
3 20×140×560 8 40×140×560 4

ВНИМАНИЕ:

Во всех случаях грунт не должен проседать под опорами во время работы.
