2.5.15.
БЛОК КЛАПАННЫЙ АВТОМОБИЛЬНОГО КРАНА КС-55727
Блок клапанный предназначен для обеспечения заданной последовательности
работы гидроцилиндров механизма выдвижения секций стрелы при включении
механизма на выдвижении стрелы. Блок клапанный (рисунок 25) состоит из
дифференциального и обратного клапанов, размещенных в общем корпусе.
Поток рабочей жидкости от отверстия Б к отверстию В возможен только,
когда перепад давления между ними достигнет значения, определяемого
настройкой пружины клапана дифференциального 4. Винт 2 предназначен для
регулировки клапана.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Условный проход, мм |
10 |
Давление, МПа |
- номинальное |
16 |
- максимальное |
20 |
Расход рабочей жидкости, дм3/мин |
- номинальный |
60 |
- максимальный |
125 |

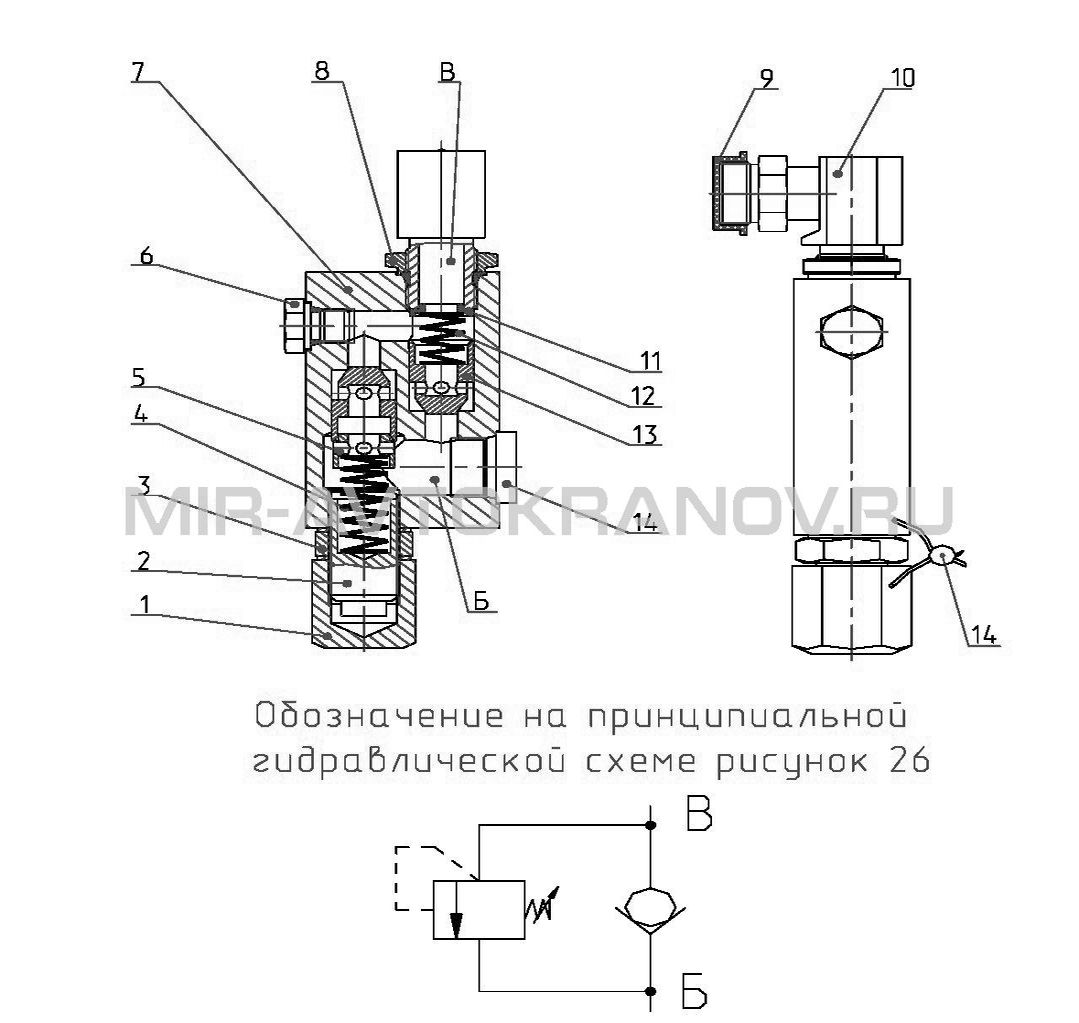

Рисунок 38 – Блок клапанный
1 - колпачок; 2 - винт; 3 - гайка; 4 - пружина; 5 - втулка; 6 - пробка;
7 - корпус;
8 - гайка; 9 - заглушка; 10 - угольник; 11 - шайба; 12 - пружина; 13 -
клапан; 14 - винт; 14 - пломба
2.5.16. ГИДРОАККУМУЛЯТОР АВТОМОБИЛЬНОГО КРАНА КС-55727
Гидроаккумулятор состоит из баллонного гидроаккумулятора 1 и
клапанного блока 2.
Кнопка 3 во всех исполнениях автокранов предназначена для обеспечения
аварийного растормаживания лебедки.
В автокранах КС-55727-1, КС-55727-5 (во всех исполнениях кроме
КС-55727-5-22), КС-55727-7 (во всех исполнениях, кроме КС-55727-7-22),
КС-55727-8 (во всех исполнениях, кроме КС-55727-8-22), КС-55727-9 кнопка
4 предназначена для обеспечения аварийной расфиксации стрелы.
В автокранах КС-55727-5 (исполнение КС-55727-5-22), КС-55727-6,
КС-55727-7 (исполнение КС-55727-7-22), КС-55727-8 (исполнение
КС-55727-8-22) кнопка 4 предназначена для обеспечения ускоренной
работы лебедки.

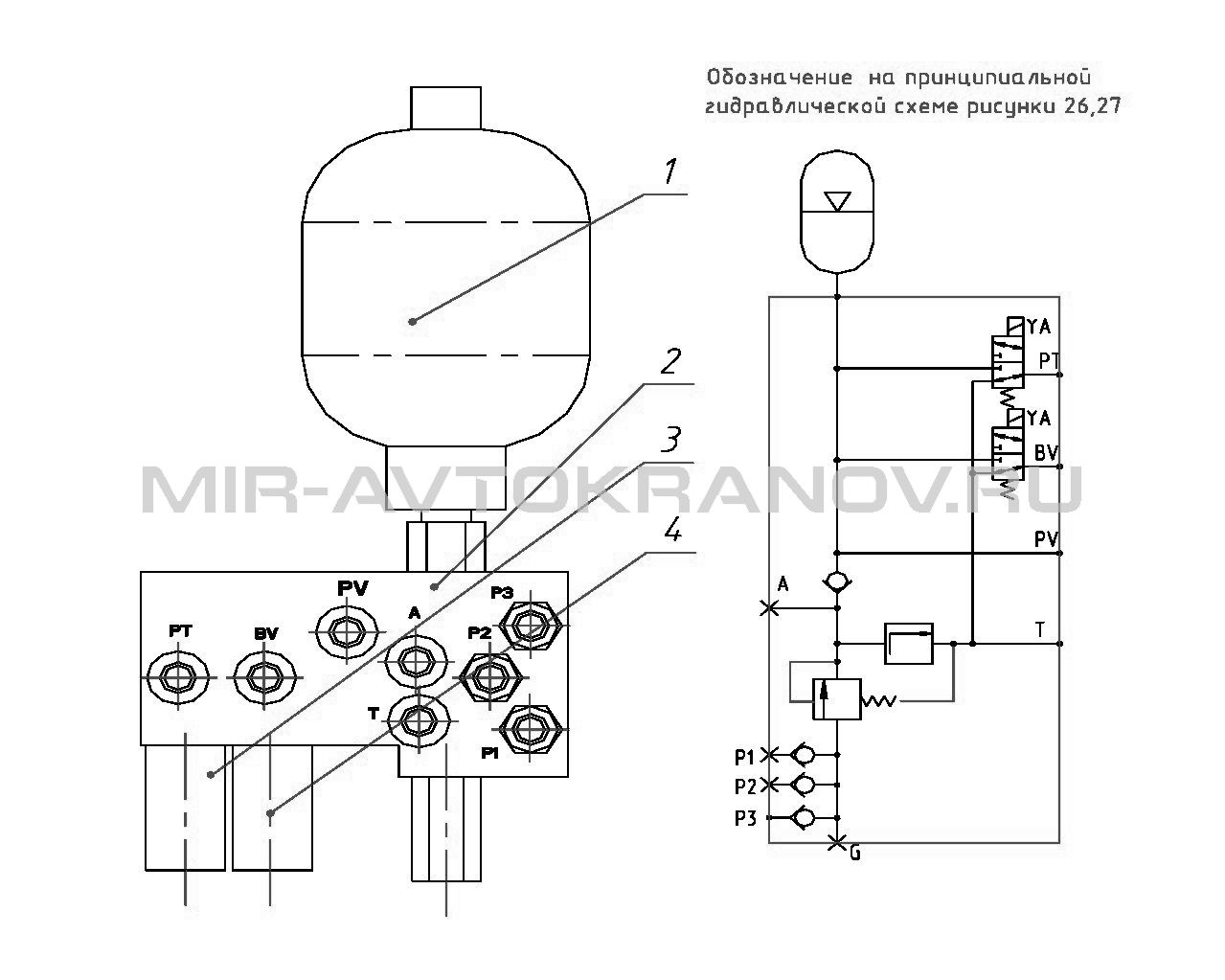

Рисунок 39 - Гидроаккумулятор
1 – аккумулятор баллонный; 2 – клапанный блок, 3, 4 – кнопка управления
Р – напор; Т – слив
2.5.17.
ОСОБЕННОСТИ ГИДРООБОРУДОВАНИЯ АВТОКРАНОВ КС-55727-5 (ИСПОЛНЕНИЕ
КС-55727-5-22), КС-55727-6, КС-55727-7 (ИСПОЛНЕНИЕ КС-55727-7-22),
КС-55727-8 (ИСПОЛНЕНИЕ КС-55727-8-22)
Гидрооборудование поворотной части выполнено в соответствии со схемой,
изображенной на рисунке 26.
В кране применен распределитель LS- распределитель серии 6000ССАR
1630-072 (поз.1 на рисунке 26) производства HUSCO (Великобритания).
Особенностью распределителя в процессе работы является появление
характерного шипения LS-клапана после перевода рукоятки трехходового
крана в положение управления крановыми операциями. После перевода
джойстика в любое из рабочих положений шипение прекращается.
В конструкции блоков клапанных 15 и 17 (рисунок 26) предусмотрен
деблокиратор в виде регулируемого дросселя для обеспечения аварийного
опускания груза и стрелы.
В конструкции гидрораспределителя 19 (рисунок 26) предусмотрены
деблокираторы для обеспечения аварийной расфиксации стрелы.
Гидроаккумулятор 10 (рисунок 26) имеет кнопку аварийного
растормаживания лебедки.
