ТРЕХХОДОВОЙ КРАН АВТОМОБИЛЬНОГО КРАНА КС-55727





Трехходовой кран предназначен для переключения потока рабочей жидкости от насоса: либо для управления  механизмами выносных опор, либо крановыми механизмами. Кран установлен на неповоротной части.

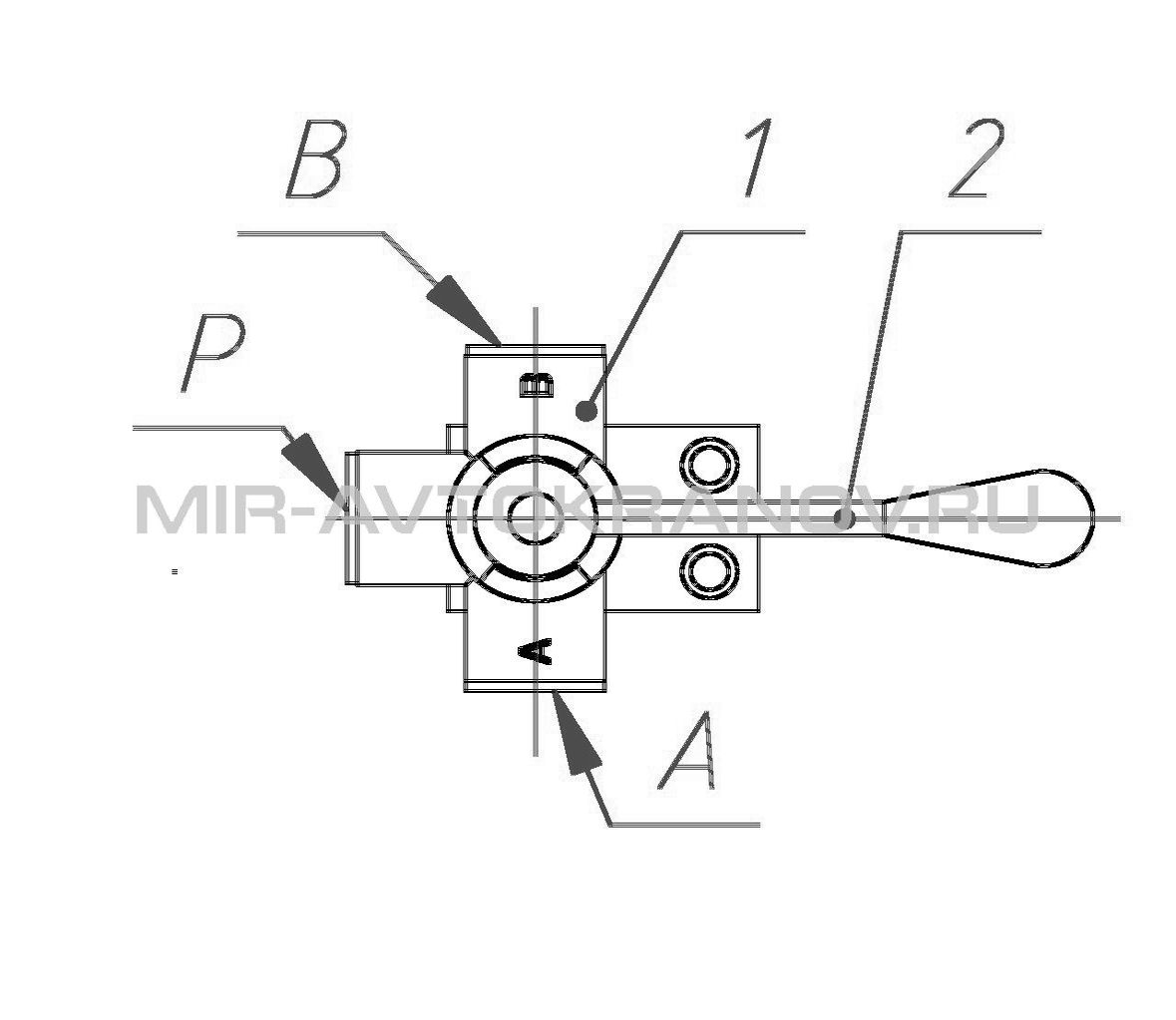

Рисунок  34 - Трехходовой  кран

Рисунок 34 - Трехходовой кран



Обозначение на принципиальной гидравлической схеме рисунок  26

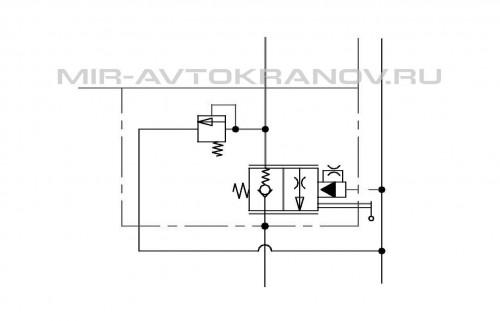

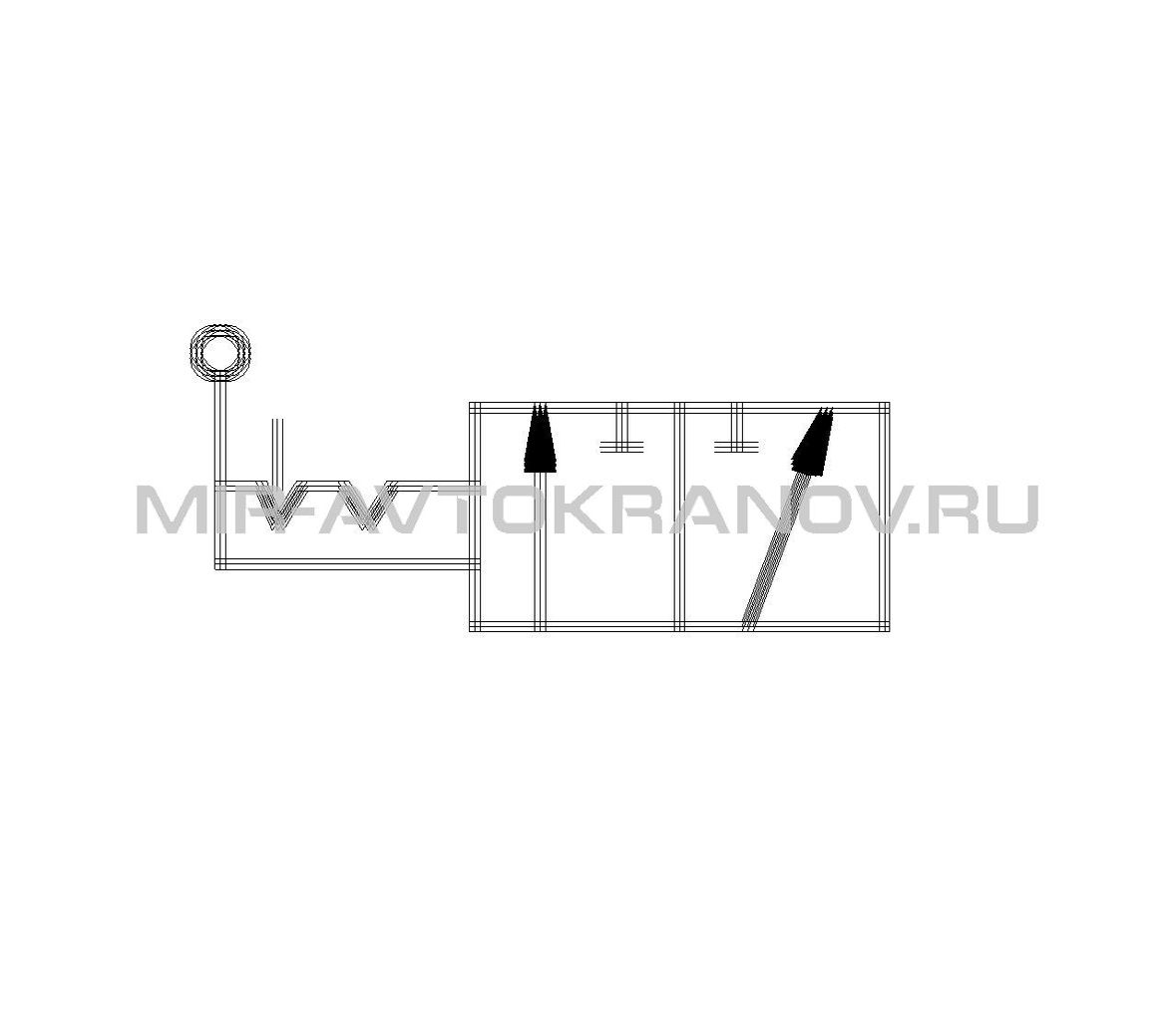

Рисунок 26 – Схема гидравлическая принципиальная  поворотной части (фрагмент)

Рисунок 26 – Схема гидравлическая принципиальная поворотной части (фрагмент) 1 - корпус, рукоятка А, В - отводы; Р - подвод











2.5.12. ВЕНТИЛЬ АВТОМОБИЛЬНОГО КРАНА КС-55727



Вентиль предназначен для перекрытия магистралей, в частности подводящих магистралей манометров.

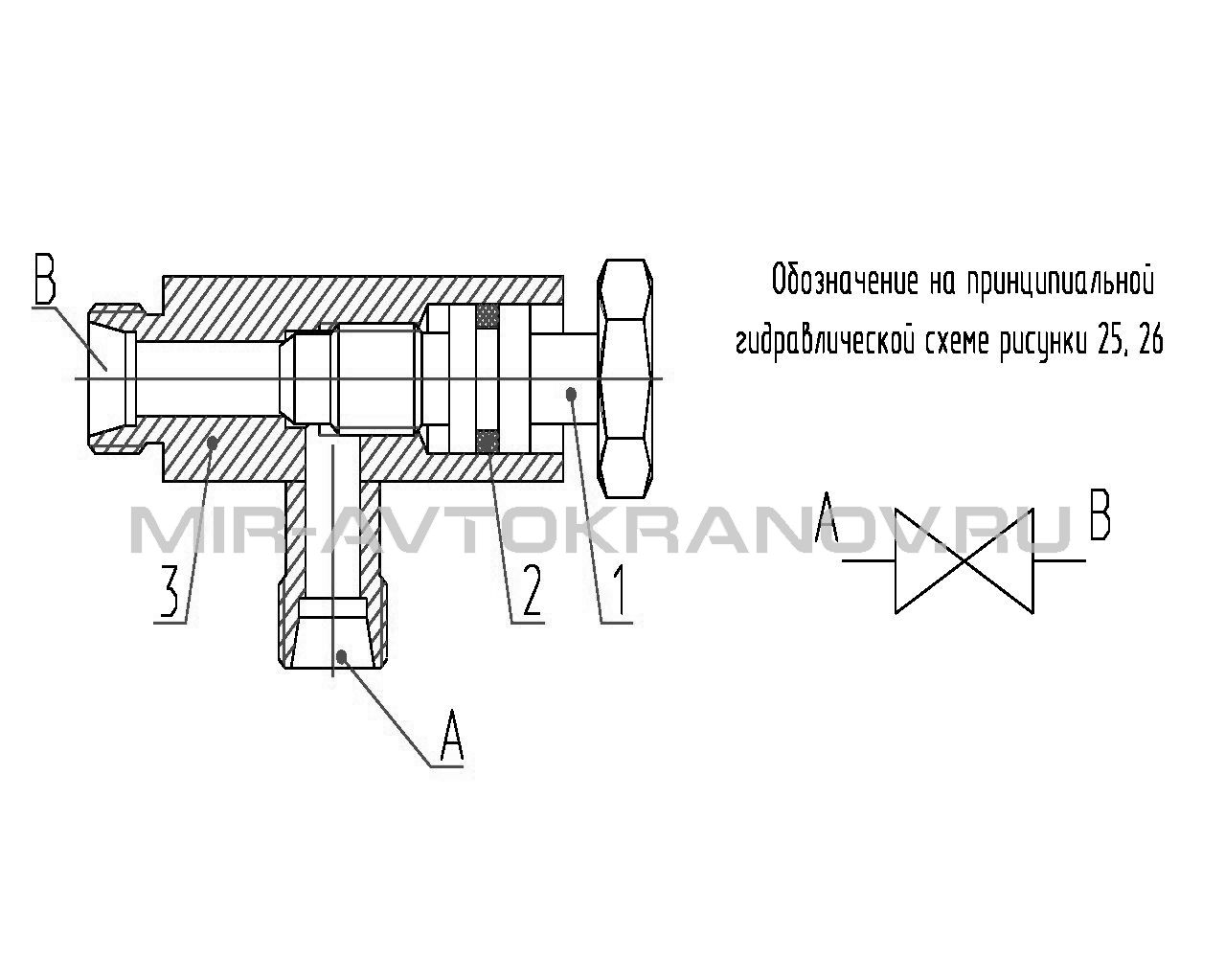

Рисунок 35 - Вентиль

Рисунок 35 - Вентиль



1 – винт; 2 – кольцо; 3 – корпус
А, В – подвод










2.5.13. КЛАПАН ТОРМОЗНОЙ КТ 25 Ф4КД3М АВТОМОБИЛЬНОГО КРАНА КС-55727





Клапан тормозной  применяется для влияния  на скорость   подъема груза независимо от нагрузки (предотвращение опережения).  Клапан  выполняет  также функцию запорного в случае разрушения трубопроводов.

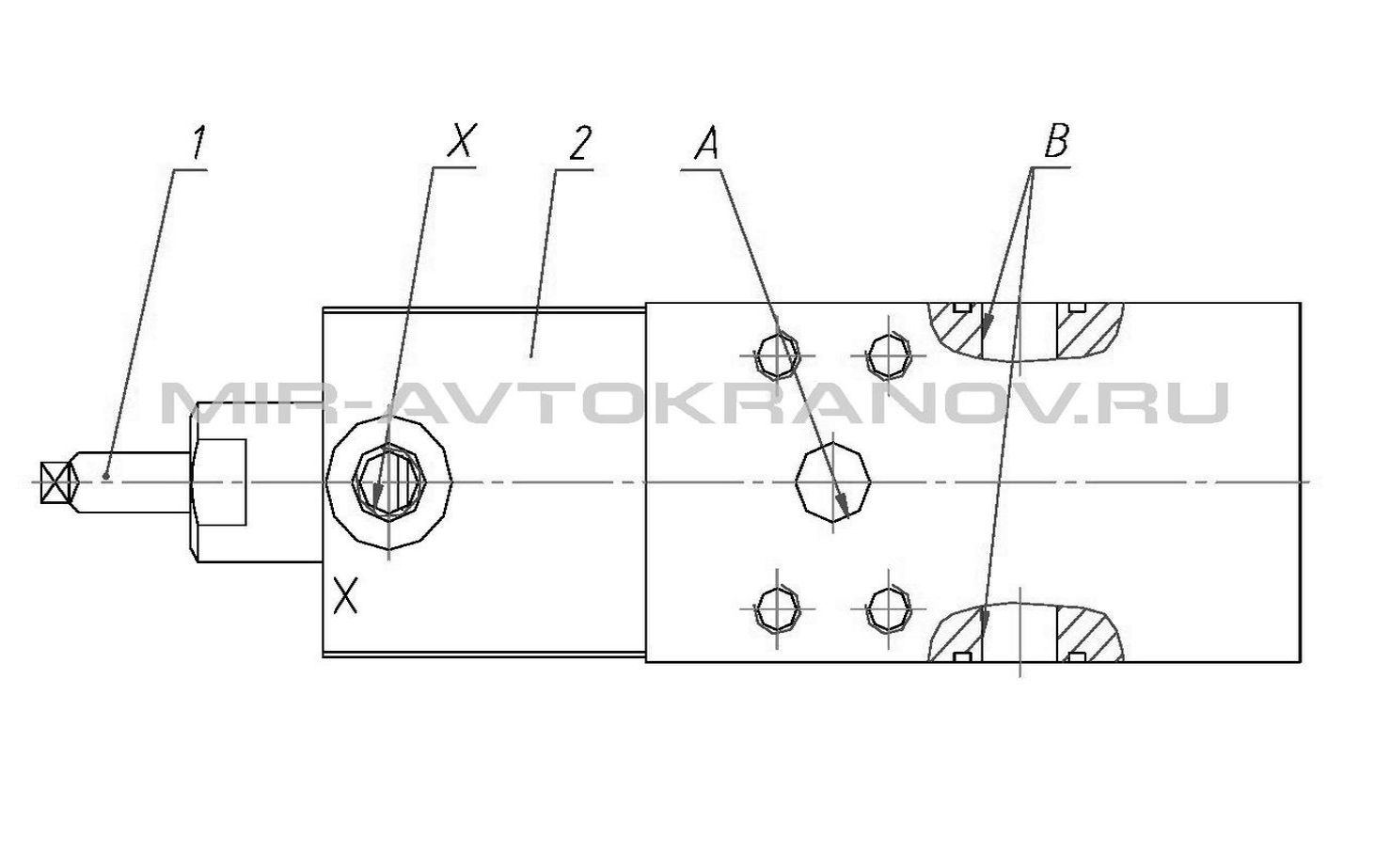

Рисунок 36 – Клапан тормозной

Рисунок 36 – Клапан тормозной



Обозначение на схеме гидравлической принципиальной поворотной части рисунок 25

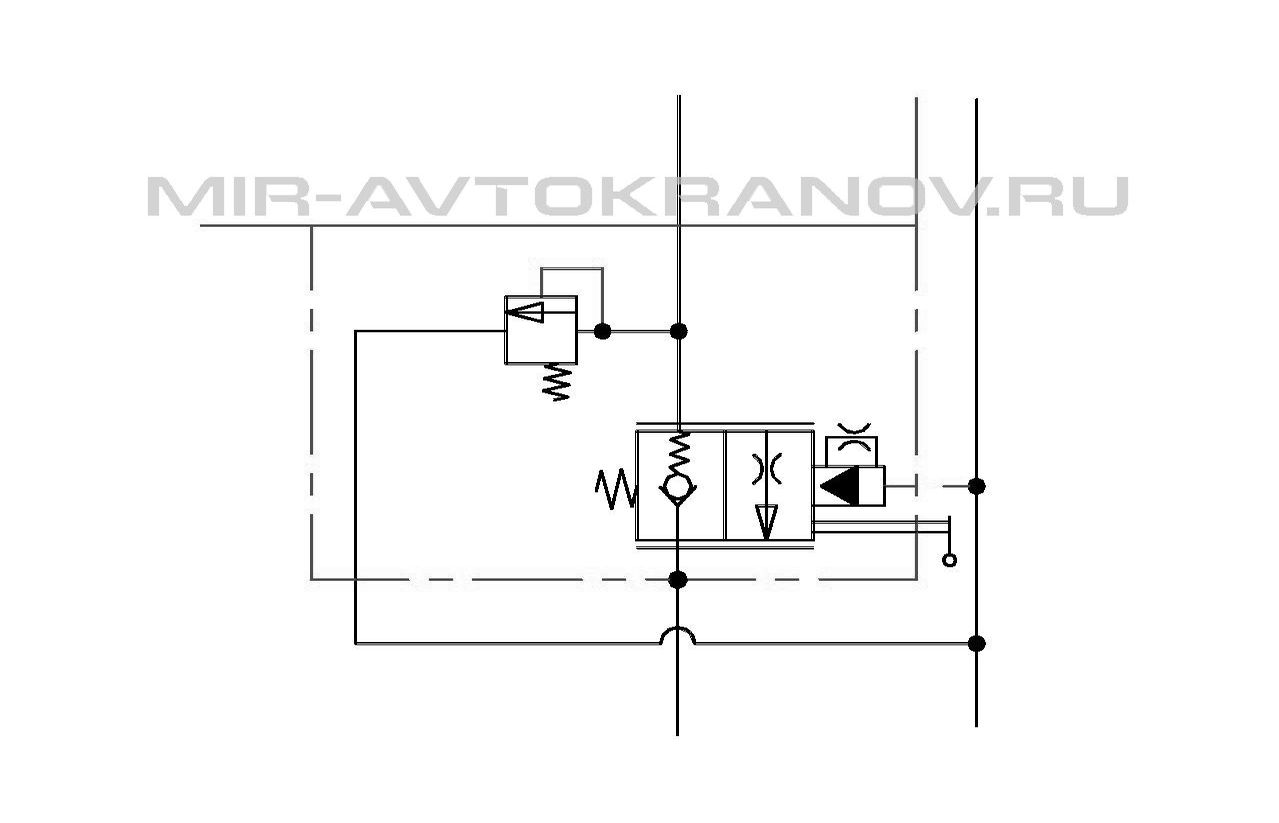

Рисунок 25 – Схема гидравлическая принципиальная поворотной части (фрагмент)

Рисунок 25 – Схема гидравлическая принципиальная поворотной части (фрагмент)



1 – винт регулировочный ; 2 – клапан предохранительный
А –  канал для подсоединения распределителя; В – канал для подсоединения цилиндра; Х – линия управления









2.5.14.

КЛАПАН АВАРИЙНЫЙ АВТОМОБИЛЬНОГО КРАНА КС-55727



Клапан аварийный предназначен для автоматического запирания поршневой полости гидроцилиндра подъема стрелы при разрушении преобразователя давления ограничителя нагрузки крана.
При нормальных условиях работы крана клапан 2 прижат к корпусу 1 пружиной 4, а полости “А” и “Р” сообщаются между собой. При появлении течи из полости “А” давление в последней падает и клапан 2, сжимая пружину 4, прижимается к седлу штуцера 5, закрывая проход рабочей жидкости из полостей “А” в полость “Р”.

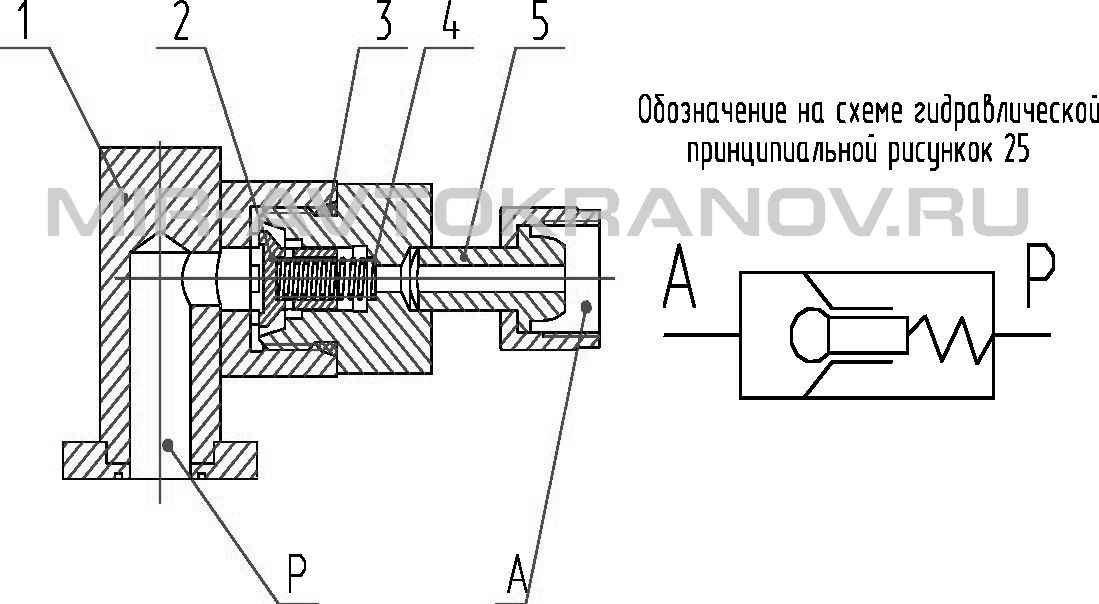

Рисунок 37 - Клапан аварийный

Рисунок 37 - Клапан аварийный



1 - корпус; 2 - клапан; 3 - кольцо; 4 - пружина; 5 - штуцер
Р - подвод; А - отвод
