13.3.4.13

Разборка и сборка размыкателя тормоза лебедки автомобильного крана KC-35714-2

Разборку необходимо производить в следующей последовательности:

- ртсоединить трубопроводы от размыкателя;

- расшплинтовать и вынуть ось крепления размыкателя;

- отвернуть гайку 9 (рисунок 43) и вывернуть винт 10;

- расстопорить стопорный винт на корпусе 1;

- отвернуть корпус 1, вынуть втулку 5 с плунжером 4;

- снять уплотнительные кольца 2 и 3;

- вынуть шток с пружиной 8.

Сборку необходимо производить в следующей последовательности:

- вставить в стакан 7 (рисунок 43) шток б с пружиной 8;

- ввернуть в шток 6 винт 10 с навернутой гайкой 9;

- сжать штоком 6 пружину 8 и в этом положении установить в стакан 7 втулку 5 с плунжером 4 и кольцом уплотнительным 3;

- установить кольцо уплотнительное 2 и навернуть на стакан 7 корпус 1;

- законтрить винт 10 гайкой 9.

Затяжку корпуса 1 на стакане 7 производить моментом 49 Н*м (кг»м). После установки размыкателя на кран произвести регулировку тормоза и испытание на герметичность рабочей жидкостью давлением 25 МПа (250 кгс/см2) в течение трех минут. Течь в местах уплотнения не допускается.

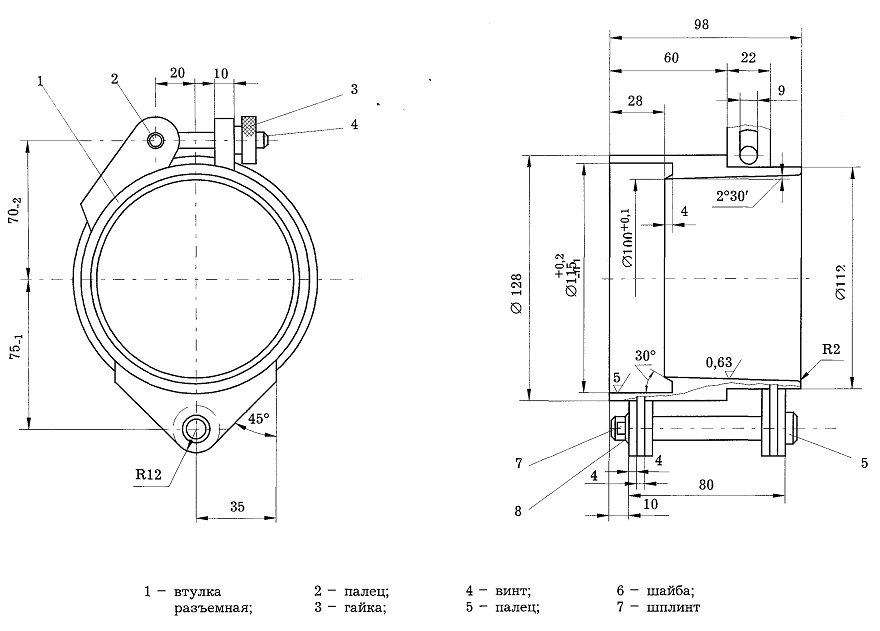

Рисунок 63 - Втулка разъемная для установки поршня в гильзу
