Вентили в кабине автомобильного крана KC-35714-2

Вентили, расположенные в кабине крановщика, служат для подключения манометров.

Устройство вентиля показано на рисунке 55.

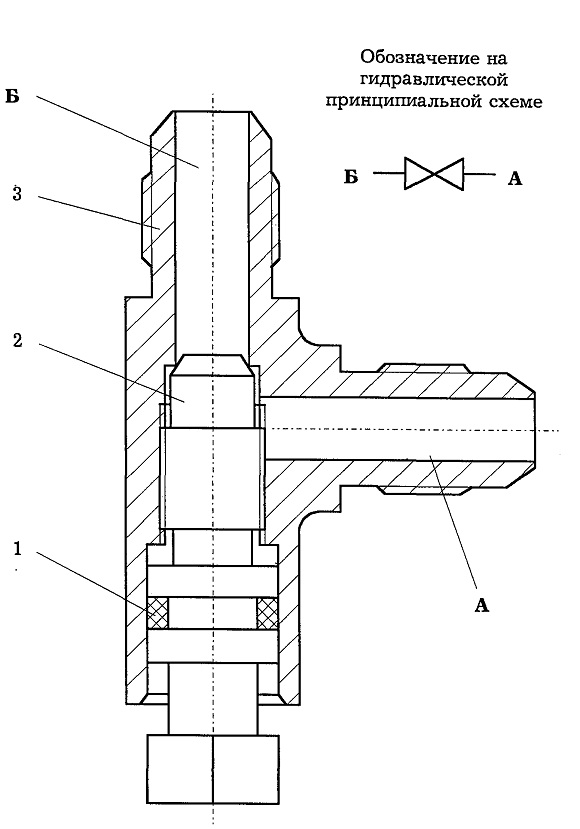

Рисунок 55 - Вентиль



1 - кольцо уплотнительное;

2 - игла;

3 - корпус

А — от насоса;

Б - к гидроагрегату
