2.7.23

Насос ручной автомобильного крана KC-35714-2

Ручной насос предназначен для снятия крана с выносных опор при выходе из строя насоса или двигателя шасси.

Техническая характеристика

Диаметр плунжера, мм.................................................................................................40

Ход плунжера, мм..............................................................................................................46

Наибольшее давление, МПа (кгс/см2)...................................................5 (50)

Подача за один двойной ход плунжера, см3............................................50





При движении плунжера 25 (рисунок 54) с помощью рычага 3 влево, по рисунку, происходит всасывание рабочей жидкости из полости А в полость В через всасывающий клапан 14. При этом нагнетательный клапан 4 закрыт пружиной 12. При движении поршня вправо, по рисунку, всасывающий клапан 14 закрывается под действием давления и происходит нагнетание рабочей жидкости из полости В в полость Б через нагнетательный клапан 4.

Для привода ручного насоса в комплекте ЗИП имеется рукоятка.

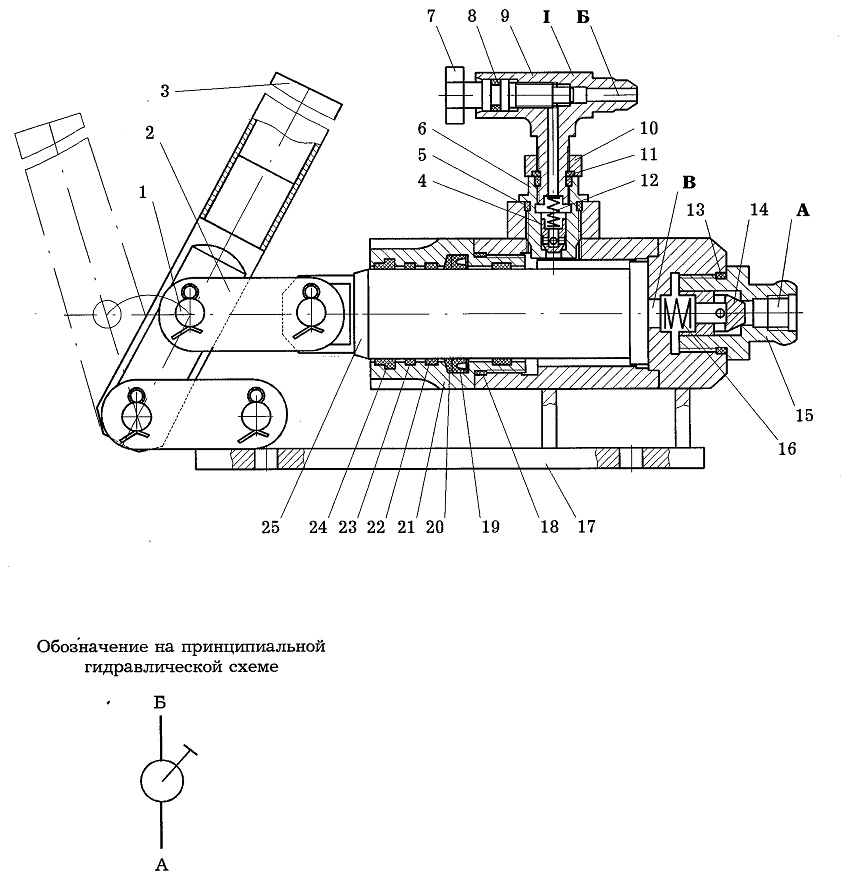

Рисунок 54 - Насос ручной

I — вентиль;

А — от гидробака;

Б — к напорной магистрали гидросистемы;

В — полость всасывания
1 - ось;

2 - серьга;

3 — рычаг;

4, 14 — клапаны;

5, 8, 11, 13, 18, 23 - кольца уплотнительные; 6, 15 - штуцера;

7 — игла;

9 — тройник;

10 - гайка;

• 12, 16 - пружины;

17 - основание;

19 — манжета;

20 — кольцо защитное;

21 - втулка направляющая;

22 — кольцо опорное;

24 - грязесъемник;

25 — плунжер
