2.7.19

Клапан «ИЛИ» автомобильного крана KC-35714-2

Клапан «ИЛИ» (рисунок 50) предназначен для подачи рабочей жидкости от напорных линий гидромотора механизма поворота к гидроразмыкателю тормоза механизма поворота и обратно.

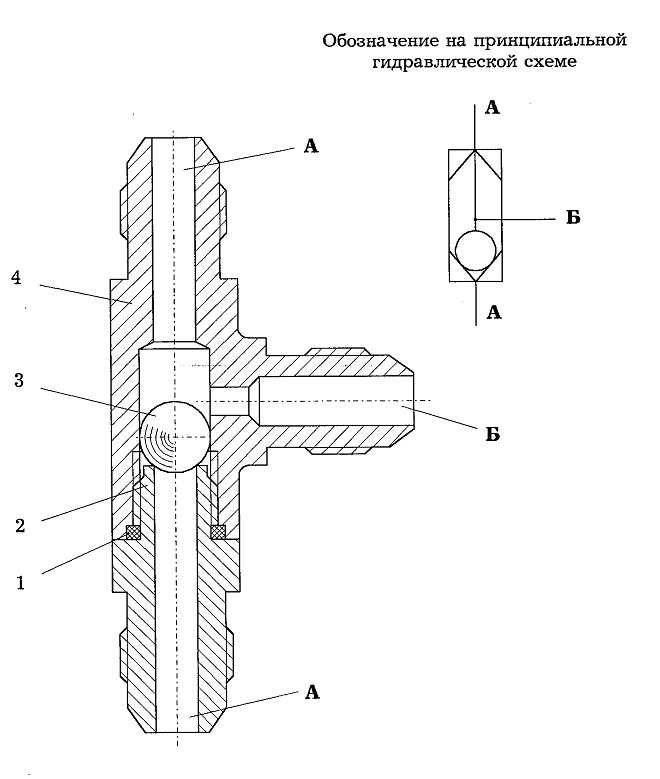

Рисунок 50 - Клапан «ИЛИ»

1 - кольцо

уплотнительное;

2 - штуцер;

3 - шарик;
4 - корпус;

А - от рабочих магистралей; Б - к размыкателю тормоза
