Гидрозамок автомобильного крана KC-35714-2

Гидрозамки служат для запирания поршневых полостей гидроцилиндров вывешивания крана.

Гидрозамки установлены непосредственно на всех гидроцилиндрах вывешивания крана.

При выдвижении штока гидроцилиндра вывешивания крана рабочая жидкость от гидрораспределителя поступает в отверстие Б (рисунок 49), сжимая пружину 3, открывает обратный клапан 4 и через отверстие А поступает в поршневую полость гидроцилиндра. При отсутствии давления в полостях Б и В клапан запирает поршневую полость гидроцилиндра.



При втягивании штока гидроцилиндра вывешивания крана рабочая жидкость от гидрораспределителя поступает в штоковую полость гидроцилиндра и в отверстие В гидрозамка под поршень 6. Под давлением рабочей жидкости поршень 6 перемещается влево и открывает проход рабочей жидкости из поршневой полости А гидроцилиндра в полость Б и далее на слив.

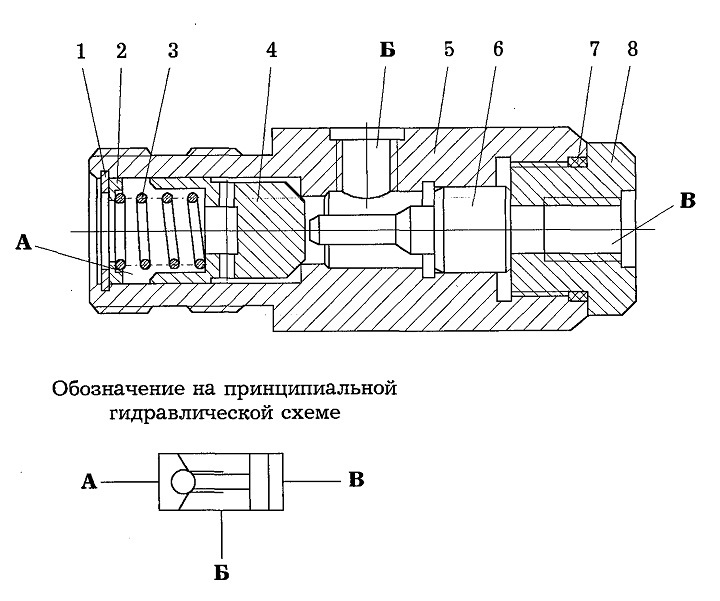

Рисунок 49 - Гидрозамок

1 - кольцо стопорное;

2 - шайба;

3 — пружина;

4 — клапан обратный;

5 — корпус;

6 - поршень;
7 — кольцо

уплотнительное;

8 — штуцер;

А - к гидроцилиндру; Б — напор;

В - управление
