Гидроклапан-регулятор установлен на входе рабочей жидкости в верхний
гидрораспределитель и служит для защиты гидросистемы исполнительных
механизмов крана от перегрузки, а также останова соответствующего
механизма при срабатывании приборов безопасности.
Номинальное давление настройки, МПа
(кгс/см2)............................25 (250)
Номинальное напряжение электромагнита,
В.......................................24

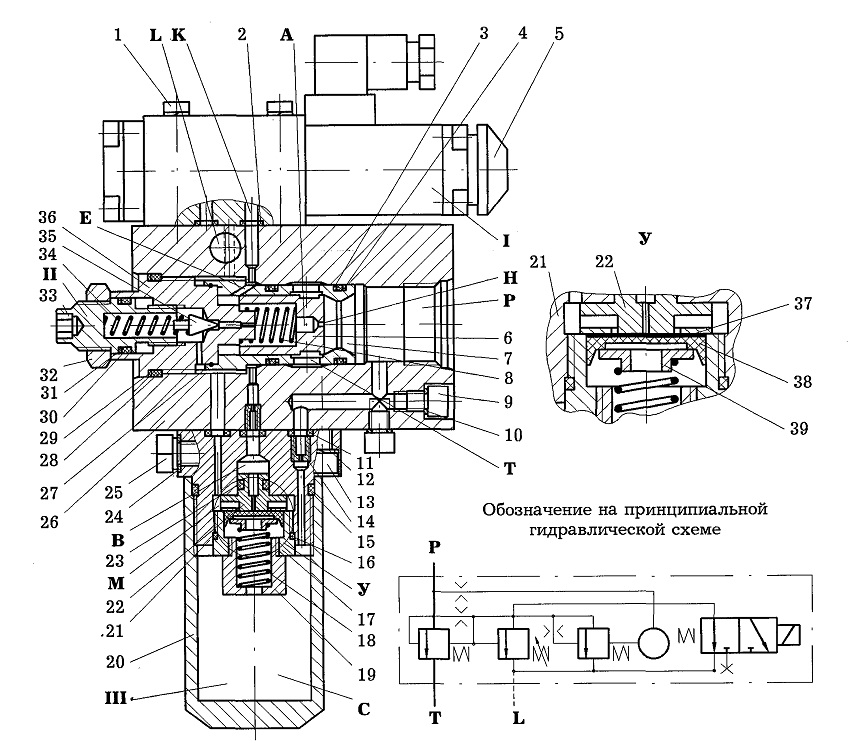

В состав гидроклапана-регулятора входят гидрораспределитель I (рисунок
46) с электрическим управлением, двухкаскадный предохранительный
гидроклапан II (включающий в себя клапан вспомогательный 35 и основной
клапан 6), регулятор давления III.
Рабочая жидкость от насоса подводится в полость Р и через дроссельное
отверстие Н, отверстие Е поступает в полость В к регулятору давления III.
Пока усилие, создаваемое давлением, действующим на вспомогательный
клапан 35, не превышает усилие пружины 34, основной клапан 6
удерживается пружиной 8 в положении, указанном на рисунке, перекрывая
выход рабочей жидкости на слив. Полость К заперта гидрораспределителем
I.
При давлении в гидросистеме выше давления настройки
предохранительного клапана II клапан 35 открывается и рабочая жидкость
из полости А поступает на слив. Давление в полости А понижается, при
этом равенство сил, действующих на клапан 6, нарушается и он под
действием давления в полости Р соединяет линию напора со сливом, что
приводит к уменьшению давления в гидросистеме до величины настройки
гидроклапана II.
При понижении давления в гидросистеме ниже давления настройки
предохранительного гидроклапана, клапан 35 перекрывает сливной канал,
давления в полостях Р и А выравниваются, и клапан 6 перекрывает выход
рабочей жидкости на слив.
Настройка предохранительного клапана производится винтом 33.
Регулятор давления III срабатывает при возникновении в гидролиниях
скорости нарастания давления выше допустимого уровня (140—170 МПа/с),
предохраняя гидросистему от динамических перегрузок.
Пока скорость нарастания давления в гидросистеме при переходных режимах
ниже той скорости, на которую настроен регулятор давления III, манжета
38 регулятора давления уравновешена действующими на нее давлениями со
стороны полостей В и С и перекрывает выход рабочей жидкости на слив.
В случае, если скорость нарастания давления превышает допустимую,
давление со стороны полости В становится выше, чем давление со стороны
полости С. Превышение давления со стороны полости В происходит
вследствие сжимаемости рабочей жидкости в полости С, наличия дросселя 14
в регуляторе давления и, как следствие, перепада давления, вызывающего
прогиб пластины 37 и манжеты 38. При этом полость В соединяется с
полостью М и далее с дренажем L. При этом происходит понижение давления
в полости А. Клапан 6 открывается, часть рабочей жидкости направляется
на слив, обеспечивая снижение скорости нарастания давления до требуемой
величины. В случае стабилизации давления в полости Р давления в полостях
В и С выравниваются, вызывая закрытие пластиной 37 отверстия в седле 22.
При срабатывании приборов безопасности снимается напряжение с
электромагнита гидрораспределителя I. При этом полость А через каналы Е
и К соединяется с дренажем L, вследствие чего основной клапан 6
открывается и рабочая жидкость под малым давлением поступает на слив в
гидробак. Кнопка 5 предназначена для ручного переключения
гидрораспределителя I.
