Ход поршня,
мм....................................................................................................................6000
Давление номинальное, МПа
(кгс/см2).........................................................20
(200)

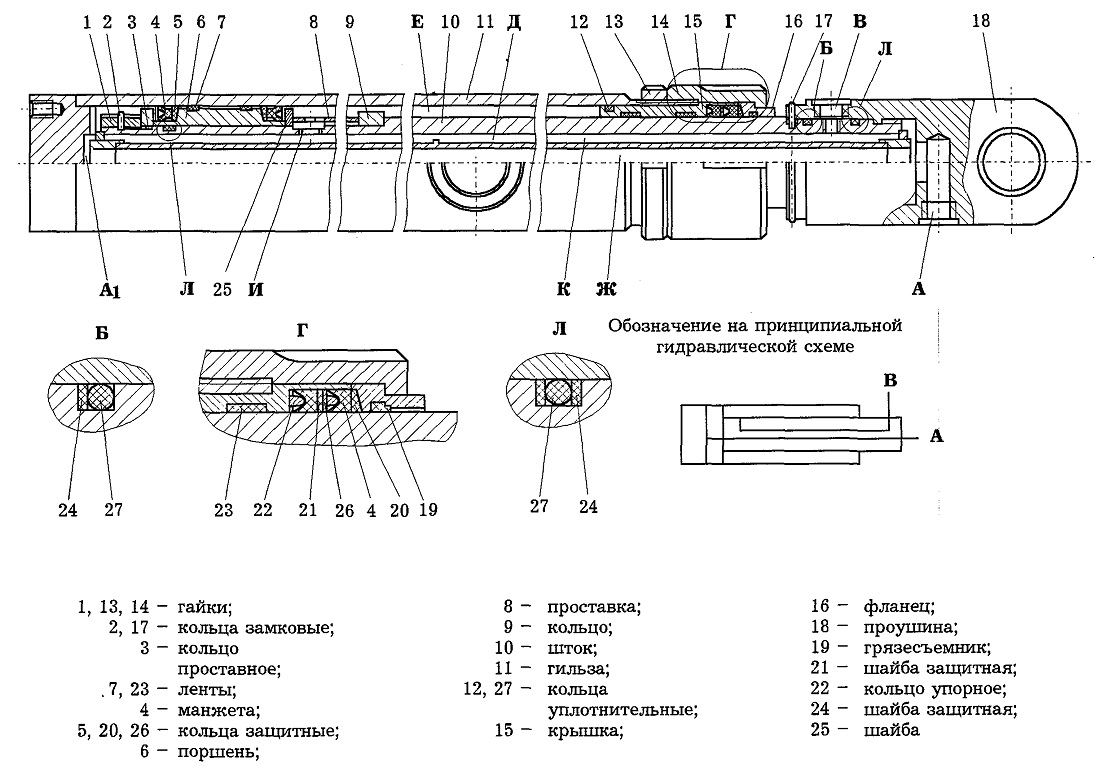

Устройство гидроцилиндра показано на рисунке 41.
При подводе в отверстие А рабочая жидкость по каналу Ж в штоке 10
поступает в поршневую полость А± гидроцилиндра, гильза 11 перемещается
влево относительно штока, при этом рабочая жидкость из штоковой полости
Е через отверстие И в штоке и кольцевую полость К уходит на слив через
отверстие В.
При подводе рабочей жидкости в отверстие В происходит перетечка рабочей
жидкости в порядке, обратном вышеописанному, и гильза 11 перемещается
вправо относительно штока.
