2.7.5

Гидрораспределитель нижний автомобильного крана KC-35714-2

Гидрораспределитель золотниковый, секционный, с ручным управлением предназначен для управления гидроцилиндрами выдвижения выносных опор, вывешивания крана и механизма блокировки задней подвески шасси автомобиля. Гидрораспределитель установлен на задней балке опорной рамы крана.

Техническая характеристика

Давление номинальное, МПа (кгс/см2)..........16

Условный проход, мм----------------------------------------------------15

Номинальный поток, л/мин---------------------------------90

Гидрораспределитель состоит из напорной секции I (рисунок 35) со встроенным предохранительным клапаном, пяти рабочих секций II, III, IV, V, VI и сливной секции VII. Секции скреплены между собой шпильками 27, стыки уплотнены резиновыми кольцами 1 и 2. Золотники 35 могут занимать одно из трех положений: среднее (нейтральное) и два крайних (рабочие).

' При нейтральном положении золотников рабочая жидкость от насоса поступает в напорный канал Р, проходит через переливные каналы П рабочих секций и поступает в сливной канал Т на слив. При этом каналы А и В перекрыты и жидкость в гидроцилиндры не поступает.

При перемещении золотника в одно из рабочих положений переливной канал П перекрывается и рабочая жидкость из напорного канала Р, проходящего через все рабочие секции, поступает в рабочий отвод А или В, соответственно выполняемой операции, и далее в поршневую или штоковую полости гидроцилиндров. Из гидроцилиндров рабочая жидкость поступает в гидрораспределитель через отводы А или В, соответственно выполняемой операции, и далее на слив.

В нейтральное положение золотники возвращаются пружинами 32.

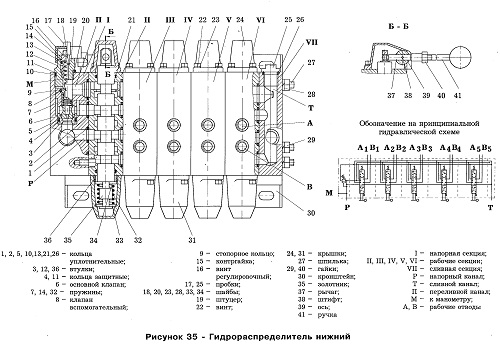

Рисунок 35 - Гидрораспределитель нижний
