2.3.6

Механизм подъема (лебёдка) автомобильного крана KC-35714-2

Механизм подъема является приводным устройством для подъема и опускания груза, функции которого на кране выполняет грузовая лебедка, установленная на конце поворотной платформы и состоящая из смонтированных на плите 16 (рисунок 20) гидромотора 10, двух ленточных тормозов 14, редуктора 1, барабана 7 и кронштейнов 9 и 11.

Барабан грузовой лебедки получает вращение от вала 2 редуктора через зубчатые полумуфты 3 и 5, причем первая жестко соединена с барабаном 7. Опорами барабана являются подшипник 8, установленный в кронштейне 9, и подшипник 4, установленный на зубчатой полумуфте 5, которая насажена на вал 2 редуктора.

Передача крутящего момента от гидромотора, установленного на кронштейне 11, к редуктору осуществляется упругой муфтой со звездочкой 13. Тормозной шкив 15 установлен на быстроходном валу редуктора и является полумуфтой.

Управление механизмом подъема производится рукояткой управления грузовой лебедкой в кабине крановщика.

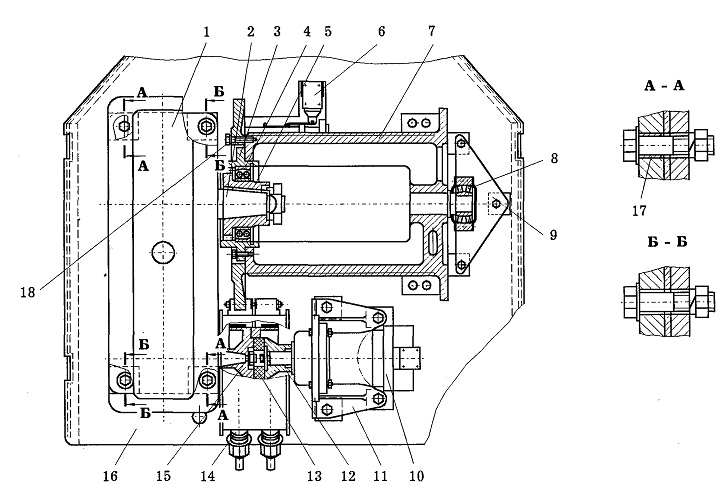

Рисунок 20 - Лебедка

1 - редуктор;

2 - вал;

3, 5 — полумуфты зубчатые;

4, 8 — подшипники;

6 - ограничитель

глубины опускания;
7 - барабан;

9, 11 — кронштейны;

10 - гидромотор;

12 — полумуфта;

13 — звездочка;
14 — тормоз ленточный;

15 — шкив тормозной;

16 - плита;

17 — втулка;

18 — болт
