2.3

Поворотная часть крана автомобильного крана KC-35714-2

Поворотная часть крана состоит из поворотной платформы, на которой установлены стреловое оборудование, противовес, исполнительные механизмы, кабина крановщика и система обогрева кабины.

2.3.1 Платформа поворотная автомобильного крана KC-35714-2

Поворотная платформа является основанием поворотной части крана.

Платформа (рисунок 15) представляет собой жесткую сварную конструкцию, изготовленную из низколегированной стали.

Снизу к основанию платформы приварено кольцо для крепления опоры поворотной.

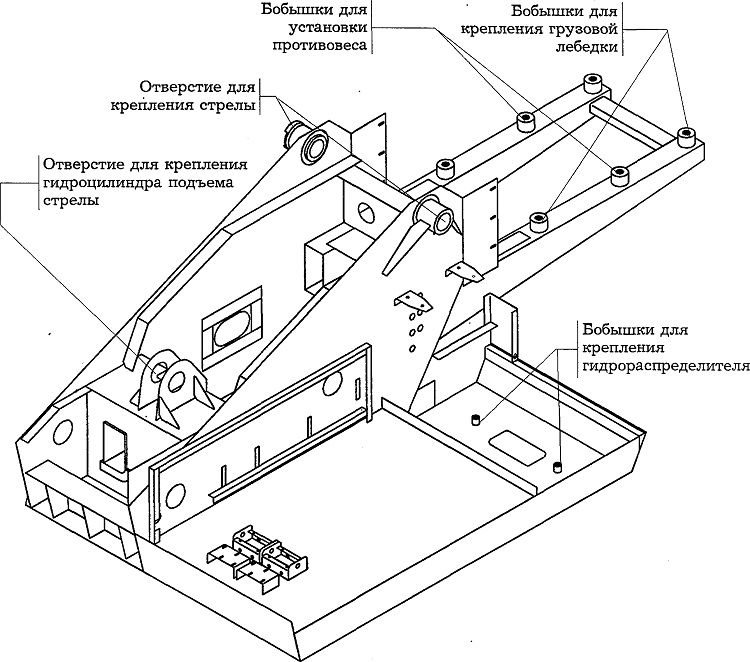

Рисунок 15 - Платформа поворотная
