14.4.

ПРОТИВОУГОННЫЕ УСТРОЙСТВА КРАНОВ

Грузоподъемные краны на рельсовом ходу, работающие на открытом воздухе, снабжены противоугонными устройствами, предотвращающими угон крана по рельсовому пути под действием ветровой нагрузки нерабочего состояния крана. Мостовые краны могут быть не снабжены противоугонными устройствами, если при действии на кран ветровой нагрузки нерабочего состояния коэффициент запаса удерживающей силы тормозов механизма передвижения равен не менее 1,2.

По принципу действия противоугонные устройства разделяют на ручные, механические и автоматические.

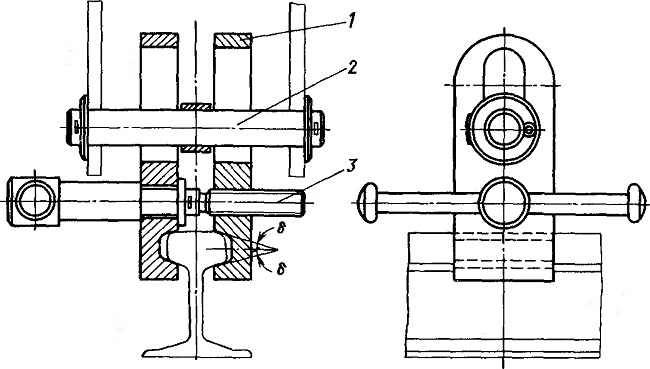

Ручные противоугонные устройства наиболее часто выполняют в виде рельсовых захватов клещевого типа. Удержание крана от угона ветром осуществляется прижатием рычагов с губками к боковым поверхностям рельсов или зажатием их за головку рельса. Наиболее распространенный ручной клещевой захват показан на рис. 14.10. Рычаги захвата 1 имеют профилированные губки, охватывающие головку рельса, зажатие которого осуществляется с помощью винта 3. Захват закреплен на ходовой тележке крана с помощью пальца 2, входящего в овальные прорези рычагов. В нерабочем положении рычаги отводятся от головки рельса и поворачиваются губками вверх.






Рис. 14.10. Ручной клещевой захват







Рис. 14.11. Эксцентриковый рельсовый захват







Ручные противоугонные захваты на козловых кранах и мостовых перегружателях применять запрещено.

Механические противоугонные устройства выполняют в виде клещевых захватов с электроприводом либо в виде эксцентриковых самозатягивающихся захватов, которые имеют механический привод, в основном электромагнитный. Зажатие головки рельса механического клещевого захвата осуществляется под действием силы Тяжести замыкающего груза, например тяжелого клина, а освобож-дение рельса происходит с помощью электрического, электрогидрав-лического или центробежного привода [16].

В эксцентриковых механических захватах первоначальное зажатие рельса между двумя эксцентриками происходит под действием усилия пружины или собственного веса. Рельс окончательно зажимается путем самозатягивания эксцентриков. Освобождение рельса осуществляется при включении электромагнита и передвижении крана в направлении, противоположном направлению самозатягивания эксцентриков [1 ].

Управление механическими рельсовыми захватами осуществляется крановщиком из кабины крана. Во избежание резкой остановки крана и возникновения при этом недопустимых динамических нагрузок включение рельсовых захватов должно осуществляться после предварительного торможения крана.

Автоматические противоугонные устройства являются наиболее надежными и перспективными для всех типов рельсовых кранов. Они срабатывают при отключении подачи на кран электрической энергии и при скорости ветра, превышающей допустимую. Эти устройства так же, как и механические, выполнены в виде клещевых захватов или в виде эксцентриковых замозатягивающихся рельсовых захватов. Эти устройства отличаются от механических только приводом, обеспечивающим их автоматическое срабатывание.

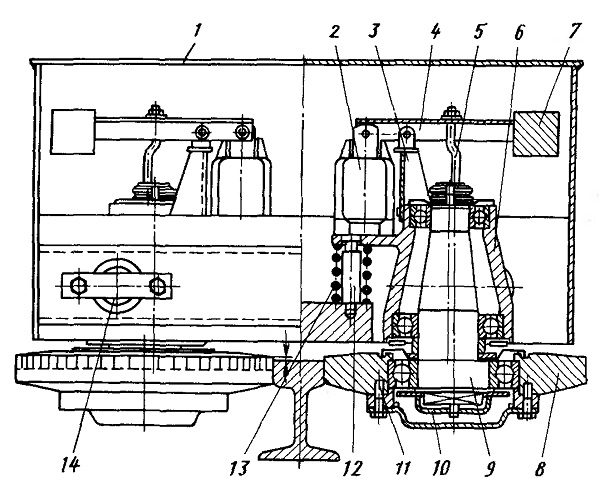

Для примера рассмотрим автоматический рельсовый захват эксцентрикового типа, применяемый в козловых кранах (рис. 14.11). На каждой из двух опор крана установлено по одному захвату, корпус 1 которого соединен с опорой крана вертикальной осью, благодаря чему он может поворачиваться в горизонтальной плоскости на некоторый угол. В корпусе с помощью горизонтальных

цапф 14 закреплено два рычага 6, на концах которых в подшипниках закреплены эксцентриковые оси 9. Нижний конец каждой оси выполнен с шейкой, ось которой смещена относительно оси подшипников, в которых эксцентриковая ось установлена на рычаге. На эксцентриковой шейке оси на подшипниках закреплен ролик 8, боковая поверхность которого (одна половина) имеет насечку. Под действием собственного веса рычага 6 и оси 9 ролик 8 постоянно прижимается к боковой поверхности головки рельса. Для смягчения ударов при проходе рельсовых стыков между рычагом 6 и корпусом установлена пружина 13.

Для ограничения угла поворота рычага предусмотрен упор 12. В выключенном состоянии захвата ролик 8 свободно вращается на эксцентриковой оси 9. Захват включается при соединении кулачковой муфты 10, свободно перемещающейся по квадратному хвостовику эксцентриковой оси, с кулачковым кольцом 11, установленным на ролике 8. Кулачковая муфта перемещается по квадрату хвостовика с помощью штока 5, верхний конец которого соединен с двуплечим рычагом 14. Этот рычаг шарнирно закреплен на кронштейне 3, смонтированном на основном рычаге 6. Двуплечий рычаг на одном конце имеет противовес 7, другой его конец соединен с якорем электромагнита 2, который также находится на основном рычаге 6.

При передвижении крана электромагнит включен, противовес 7 поднят и кулачковая муфта выключена. При отключении электромагнита включается кулачковая муфта и ролик 8 может поворачиваться только совместно с эксцентриковой осью 9. Поскольку ось ролика не совпадает с его осью вращения происходит самозатягивание эксцентрикового захвата.




Используя метод обращения перемещений (рис. 14.12), будем считать, что при срабатывании захвата относительно ролика с остановленной осью О перемещается крановый рельс. В исходном положении ось ролика О, центр А эксцентриковой оси и точка В контакта ролика с рельсом находятся на одной прямой. В процессе срабатывания захвата точка В рельса проходит некоторый путь х, а ролик поворачивается на угол а благодаря силам трения. При этом положении ролика расстояние В А' будет больше расстояния ВА — г, вследствие чего увеличивается усилие на ролик со стороны эксцентриковой оси, которое направлено по направлению АВ и равнодействующими которого являются усилия N и Ръ приложенные в точке А'.





Для аварийного отключения механизма передвижения крана и приведение в действие автоматических захватов при недопустимой скорости ветра используют анемометры, измеряющие скорость ветра в направлении вдоль рельсовых путей — направлении угона крана ветром [1 ].
