Грузовые петли



 В качестве универсальных грузозахватных устройств используют также грузовые петли, имеющие меньший вес по сравнению с крюками той же грузоподъемности, вследствие более благоприятных условий нагружения. Однако при подвешивании грузов стропы приходится пропускать в отверстие петли.

Грузовые петли выполняют цельноковаными (рис. 6.4, а) или составными (рис. 6.4, б) из шарнирно-соединенных элементов. Грузовые петли изготовляют обычно из стали 20 (ГОСТ 1050—74**). Вследствие более четкого нагружения элементов составной петли расчет ее значительно проще, а изготовление не требует прессового оборудования.

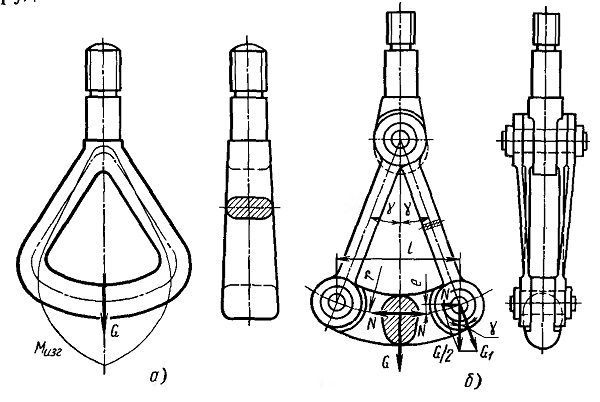

Рис. 6.4. Грузовые петли:
а — цельнокованая; б — составная







Поперечину петли следует рассматривать как криволинейную статически определимую балку, нагруженную в среднем сечении сосредоточенной нагрузкой, равной грузоподъемной силе петли G. Опорные реакции поперечины известны по направлению и совпадают с продольными осями боковых тяг, так как тяги по концам ограничены шарнирами. Следовательно, боковые тяги составной петли воспринимают только растягивающую нагрузку:

Оси шарниров рассчитывают на напряжение изгиба и напряжения смятия в зонах их сопряжения с боковыми тягами и поперечиной. Расчетным усилием в шарнире является усилие Gy.

Цельнокованая петля представляет собой жесткую раму, которую следует рассчитывать как статически неопределимую систему с учетом ее жесткости. Ориентировочный расчет такой петли можно произвести условно, приняв элементы петли выполненными шарнирно соединенными.
