4.3.

БЛОКИ ДЛЯ СТАЛЬНЫХ ГРУЗОВЫХ КАНАТОВ

Блоки для групп режимов работы механизма подъема 1М, 2М, ЗМ, 4М изготовляют из чугуна марки СЧ 15, а для группы режима работы механизма 5М, 6М — из стали 25Л1. Блоки большого диаметра могут быть выполнены сварными.

Минимальный диаметр блока по средней линии навитого каната определяют по формуле (4.2).

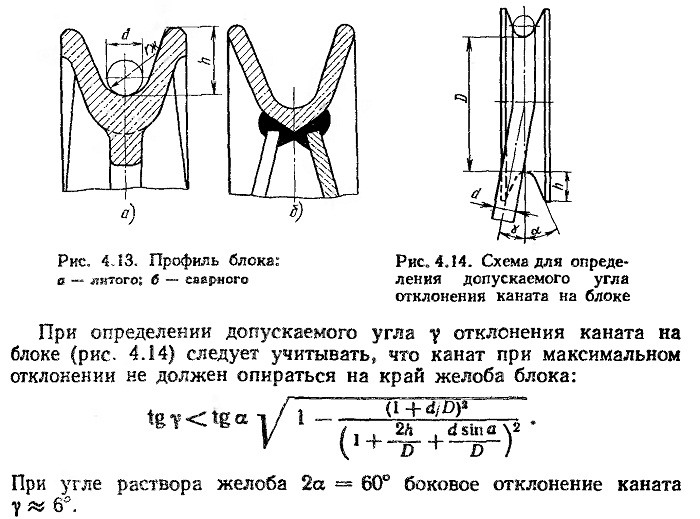

Профиль ручья блока (рис. 4.13) выполнен в соответствии с ОСТ 24.191.05—82 «Блоки для стальных канатов. Конструкция и размеры блоков и канавок». Радиус желоба блока гт принимают равным 0,6—0,7 диаметра каната. При меньшем значении гж возможно заклинивание каната, что приведет к интенсивному изнашиванию каната.

Глубину h желоба блока выбирают в зависимости от назначения и места установки блока. Так, у блоков, установленных на конце стрелы поворотного крана, для предохранения каната от соскальзывания с блока при раскачивании груза h = (5 ... 6) d

в кранах, в которых предотвращено соскальзывание каната, ft = (2 ... 2,5) d.

Блоки, как правило, устанавливают на подшипниках качения.
