Краны-штабелеры - часть 2





Стеллажные краны-штабелеры. Они имеют грузоподъемность 0,16—12,5 т, наибольшую высоту подъема 18 м, скорость подъема 0,2—0,5 м/с, скорость передвижения крана 1,0—2,5 м/с, скорость выдвижения захвата 0,125—0,25 м/с.











По способу опирания ходовой тележки эти краны разделяют на подвесные, опирающиеся на нижнюю полку двутавровой балки, подвешенной к потолочной конструкции склада; стеллажные, опирающиеся на два рельсовых пути, расположенных на стеллажах; напольны е, передвигающиеся по рельсу на полу склада.

Стеллажный кран-штабелер (рис. 1.26, б) имеет тележку 7, передвигающуюся по рельсовым путям 5, установленным на стеллажах 6. С тележкой жестко соединена вертикальная колонна 8, оборудованная направляющими для подъемной каретки 9, на которой установлен выдвижной захват 10.

Наибольшее распространение получили напольные стеллажные краны-штабелеры, так как при их применении возможно максимально использовать высоту складов.

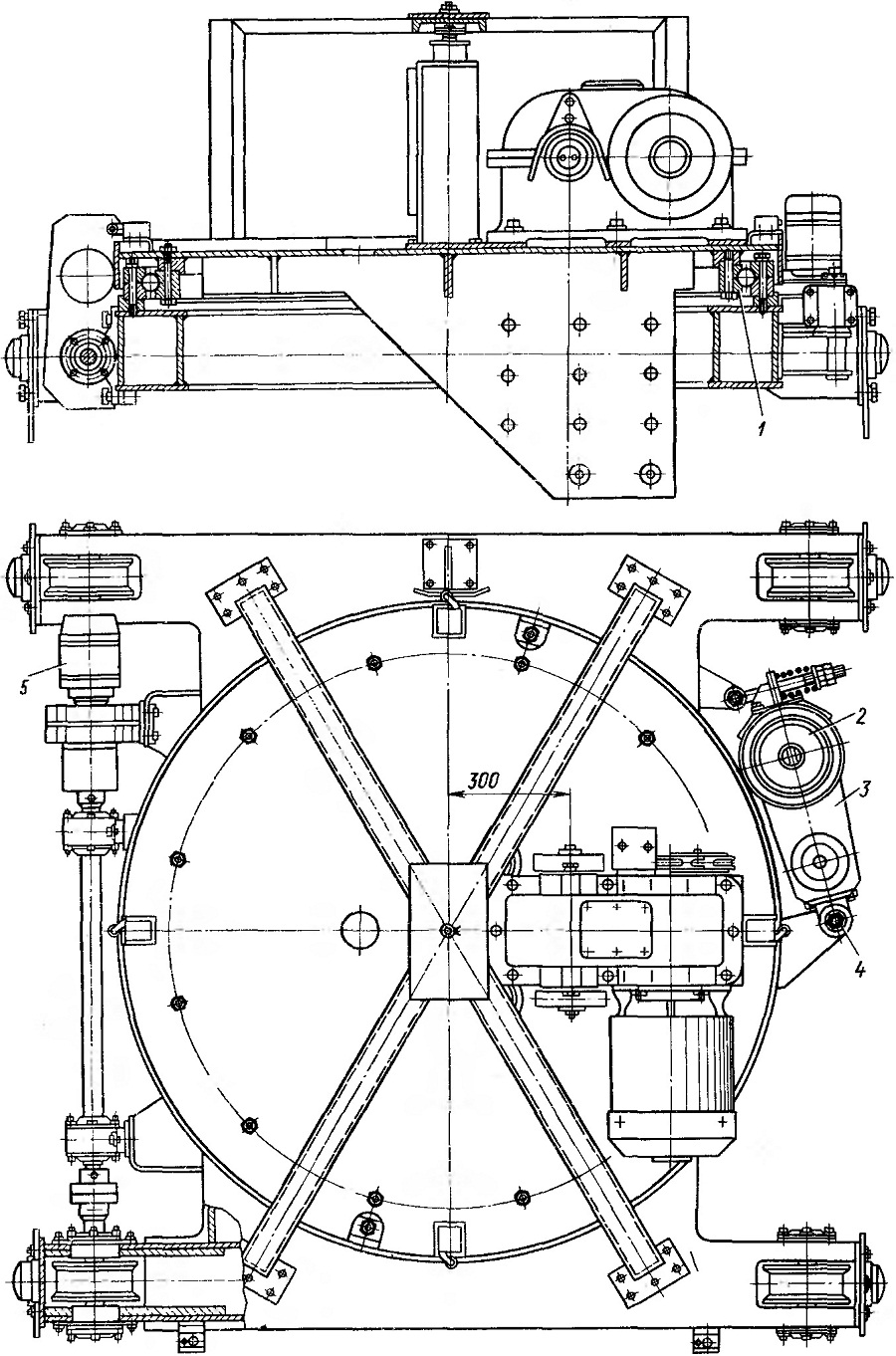

Рис. 1.27. Тележка крана-штабелера с опорно-поворотным кругом
