Козловые краны и мостовые перегружатели



 Козловые краны и мостовые перегружатели имеют пролетное строение, соединенное с опорами, опирающимися на ходовые тележки крана, в которых установлены ходовые колеса крана. По конструктивному исполнению эти краны не имеют существенных отличий. Различаются они между собой следующими показателями: назначением, пролетом, грузозахватным приспособлением, рабочими скоростями и группами режима работы. У козловых кранов скорости всех механизмов являются рабочими, т. е. механизм передвижения крана и механизм передвижения тележки могут работать с поднятым грузом.



У мостовых перегружателей скорость механизма передвижения крана является установочной, а скорость механизма подъема груза и передвижения тележки — рабочей.

Управление козловыми кранами и мостовыми перегружателями обычно осуществляют из кабины, которая выполнена стационарной или подвижной. При наличии подвижной кабины обеспечивается лучший обзор места погрузки и разгрузки, однако создается дополнительная подвижная нагрузка на пролетное строение, что приводит к увеличению его сечения. Стационарную кабину крепят к опоре. В этом случае при больших пролетах значительно ухудшается обзор обслуживаемого участка.

Опоры козловых кранов и мостовых перегружателей с пролетом до 30 м жестко соединены с пролетным строением (рис. 1.20, а). С увеличением пролета, т. е. более 30 м, одна опора должна быть выполнена жесткой, а другая гибкой (рис. 1.20,6). При такой схеме исключается возникновение распорных усилий, которые могут возникнуть при изменении температуры или возможных погрешностях укладки пути. Различают две схемы соединения жесткой опоры с пролетным строением. По одной схеме одна опора жестко соединена с пролетным строением, а другая — с помощью цилиндрического шарнира (точка А), ось которого расположена в горизонтальной плоскости. Гибкая опора в этом случае имеет возможность отклониться на угол не более 5° в обе стороны (на рисунке показано стрелками). По этой схеме при забегании одной из опор пролетное строение изгибается.

По другой схеме пролетное строение свободно опирается на опоры (рис. 1.20, в). При этом жесткая опора соединена с пролетным строением с помощью опоры скольжения (узел Б), допускающей относительный поворот пролетного строения вокруг центрального вертикального штыря (узел В) жесткой опоры, гибкая опора соединена с пролетным строением с помощью сферического шарнира (узел Г), обеспечивающего поворот во всех направлениях. В этом случае при забегании одной опоры относительно другой пролетное строение не изгибается.

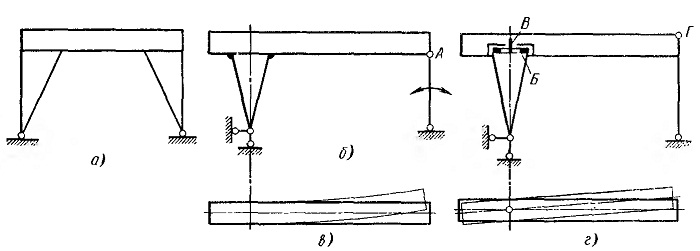

Рис. 1.20. Схемы опорных конструкций козловых кранов и мостовых перегружателей
