29. ВИХРЕВОЙ ТОРМОЗНОЙ ГЕНЕРАТОР БАШЕННЫХ КРАНОВ

Вихревой тормозной генератор применяют для регулирования скорости вращения электропривода грузовых лебедок. Генератор (рис. 56) состоит из статора с двумя комплектами зубцов, образующих восьмиполюсную магнитную систему. Между зубцами расположена тороидальная катушка обмотки возбуждения, включаемая в

цепь постоянного тока. Статор генератора крепится на фланце к статору двигателя грузовой лебедки или к корпусу ее редуктора.

Ротор вихревого генератора, выполненный аналогично коротко-замкнутому ротору асинхронного электродвигателя, насаживается па вал электродвигателя или па выступающий конец вала редуктора грузовой лебедки. При вращении ротор н его стержни пересекают неподвижное в пространстве мпогонилюсиое магнитное поле, вследствие чего в них возникают э. д, с. и токи, взаимодействующие с магнитным полем статора и создающие на валу момент, являющийся тормозным; его направление всегда противоположно направлению вращения. Величина тормозного момента регулируется током возбуждения.

Типичная характеристика тормозного генератора приведена на рис. 57.

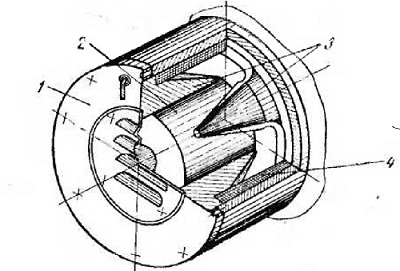

Рис. 56. Вихревой тормозной генератор ТМ-4;
1 — торцован крышка, 2 — ротор генератора, 3— статорные зубцы, 4 — тороидальная катушка

При совместной работе электродвигателя и генератора на валу действуют два момента: крутящий момент двигателя и момент со-противления генератора. Варьируя работу электродвигателя отдельно и совместно с генератором п изменяя величину сопротивления, включенного в цепь ротора, можно получить нужный диапазон скоростей.

Мощность генератора, пропорциональная произведению момента нa его валу па скорость вращения, преобразуется в тепло ротора и его стержней. Кроме того, некоторое количество тепла, выделяющегося в генераторе, создается потерями в петушке возбуждения. Значительное количество выделяющегося в генераторе тепла определяет режим его работы. Продолжительность включения генератора ПВ - 10%.


Техническая характеристика генератора ТМ-4
Тормозной момент, кГм................20

Рабочее напряжение катушки, в..........80

Провод катушки............. ПС Л.

Размер проводника голого, мм............1,35хЗ,СЬ

Число витков..........................924

Вес провода, кг на 1 катушку............37
Генератор применяется совместно с электродвигателем мощностью 16 кет и числом оборотов 7IS в минуту,

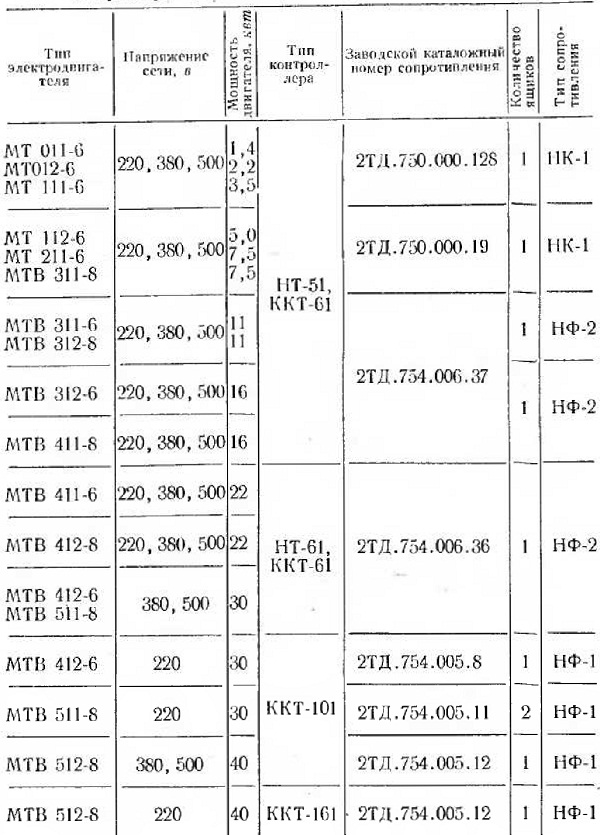

Таблица 18
Сопротивления к крановым электродвигателям переменного тока серии МТ и МТВ модернизированным, управляемым кулачковыми контроллерами. Режим работы двигателя ПВ=25%
