13. КОМАНДОКОНТРОЛЛЕРЫ БАШЕННЫХ КРАНОВ
Коыандоконтроллеры применяют для дистанционного
электрического управления аппаратами магнитных контроллеров (коптакторами,
реле). В крановых приводах (рис 49) широко используют
коман-доконтроллеры КК-8000, выпускаемые в защищенном исполнении.
Контактная система командоконтроллера состоит из кулачковых элементов и
кулачкового барабана, встроенных в литой корпус, который закрывается
съемной крышкой.
Кулачковые элементы, смонтированные на рейке, состоят из изолятора,
рычага с подвижным мостиковым контактом на одном конце и роликом на
другом и неподвижных контактов. Зажимы присоединения проводов находятся
па изоляторе кулачкового элемента.
Кулачковый барабан представляет собой стальной вал с изоляционными
шайбами, который вращается в подшипниках качения.
Приводом для вала служит рукоятка, насаженная либо непосредственно на
его конец, либо на специальную втулку с сектором, сцепленным с валом
посредством зубчатой передачи.
Все положения барабана фиксируются храповым механизмом. При повороте
барабана выступ или впадина кулачковой шайбы набегает на ролик рычага,
заставляя последний поворачиваться вокруг оси, соединяющей рычаг с
изолятором.
Поворот рычага вызывает соответственно размыкание или замыкание
контакта.
Контакты командоконтроллера серебряные. Коммутационная способность
контактов в зависимости от напряжения и рода тока приведена в табл.9.

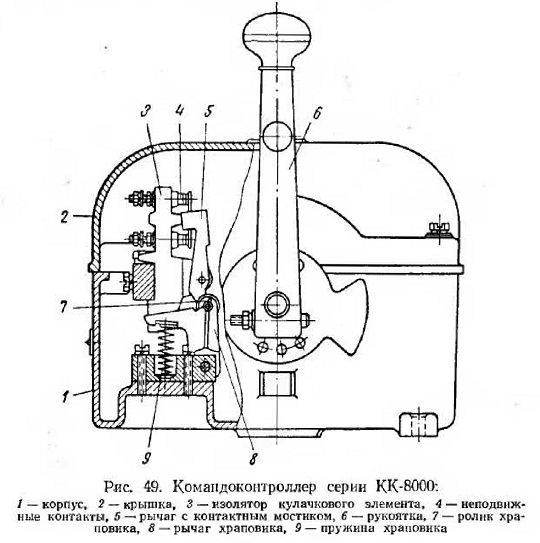

Ряс. 49. Командоконтроллер серии КК-8000.

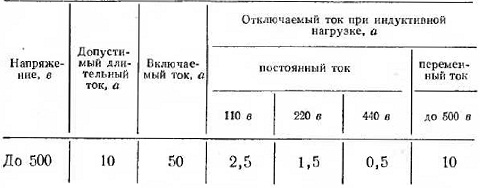

Таблица 9
Коммутационная способность контактов командоконтроллеров
В процессе работы состояние контактов периодически
проверяют. В случае значительного оплавления контакты рекомендуется
зачищать напильником с мелкой насечкой. Зачистка наждачной или
стеклянной бумагой не допускается. Если контакты носят следы копоти, их
не нужно зачищать. Рабочие поверхности контактов нельзя смазывать, так
как смазка способствует их обгоранию.
Износ серебряных контактов допускается до толщины 0,5 мм. Число
включений командоконтроллеров — до 800 в час.
В приводах рассматриваемых кранов применяются в основном четыре типа
командоконтроллеров. имеющих три таблицы замцка-ния контактов (рис. 50).
