Магнитные контроллеры башенных кранов

Крановые магнитные контроллеры представляют собой панель открытого или защищенного исполнения, на которой размещены различные аппараты управления и электрической защиты электропривода. Основными из них являются контакторы и реле.

Магнитные контроллеры обладают следующими преимуществами по сравнению с силовыми.

1. Управление магнитным контроллером осуществляется независимо от мощности электродвигателя с помощью малогабаритного командоконтроллера, без применения значительного мускульного усилия машиниста.

2. Магнитные контроллеры устанавливаются вне кабины, что значительно увеличивает обзор рабочего пространства из кабины и улучшает условия работы, так как кабина становится просторной, а управление— бесшумным.

3. Контактора магнитного контроллера износоустойчивые элементов кулачкового в барабанного контроллеров.

4. Применение магнитного контроллера позволяет осуществить автоматизацию пуска и торможения двигателя, что упрощает управление приводом и предохраняет двигатель от ненужных перегрузок.

Широкое применение на башенных кранах нашли магнитные контроллеры для электроприводов кранов с вихревыми тормозными генераторами. Этн контроллеры выпускает завод «Динамо»

им. С. М. Кирова в следующих исполнениях: магнитный контроллер по каталожному номеру ЗГД.027.069.2—в открытом исполнении (рис. 48), а контроллер ЗТД.627.009.1 —в защищенном. Этот контроллер предназначен для управления приводом грузовой лебедки с вихревым тормозным генератором.

На металлической раме закреплены два реле времени РЭ-5П, шесть двухполюсных контакторов КПД-121 А и два трубчатых сопротивления ПЭ-50. Кроме этого, на раме установлены аппараты защиты: автоматический воздушный выключатель на номинальный ток 100 а, плавкие предохранители с плавкими элементами на 2 и 10 а, двух-полюсный линейный контактор КПД-121А, блок-реле максимального тока РЭ0401 из четырех катушек на номинальные токи 60, 40 и 10 а.

Зажимы аппаратов выведены на две отдельные клеммные доски для присоединения внешних проводов.

Контроллер по каталожному номеру ЗТД.627.070 состоит из трех магнитных контроллеров, предназначенных для управления механизмами поворота, передвижения и изменения вылета стрелы. На общей металлической раме укреплены три реле времсии РЭ5М и одиниад-цать контакторов КПД-121А, Зажимы всех аппаратов выведены на две отдельные клеммные панели.

Контроллер также выпускается в двух исполнениях: открытом - -по каталожному номеру ЗТД.027.070.3 и защищенном — по каталожному номеру ЗТД.027.070.1.

Питание цепей управления обоих контроллеров производится постоянным током при напряжении 170 в.

Обслуживание контроллеров переднее, что позволяет разметать нх в одном шкафу с глухой задней стенкой. Все аппараты магнитных контроллеров имеют буквенно-цифровую маркировку, соответствующую маркировке по электрической схеме. Маркировка выполняется краской на самом аппарате или рядом с ним — па раме контроллера.

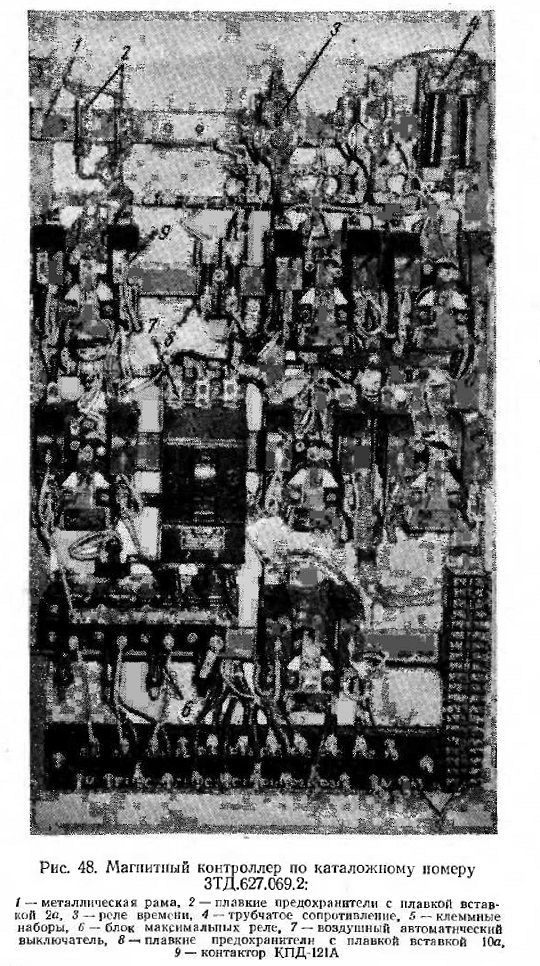

Рис. 48

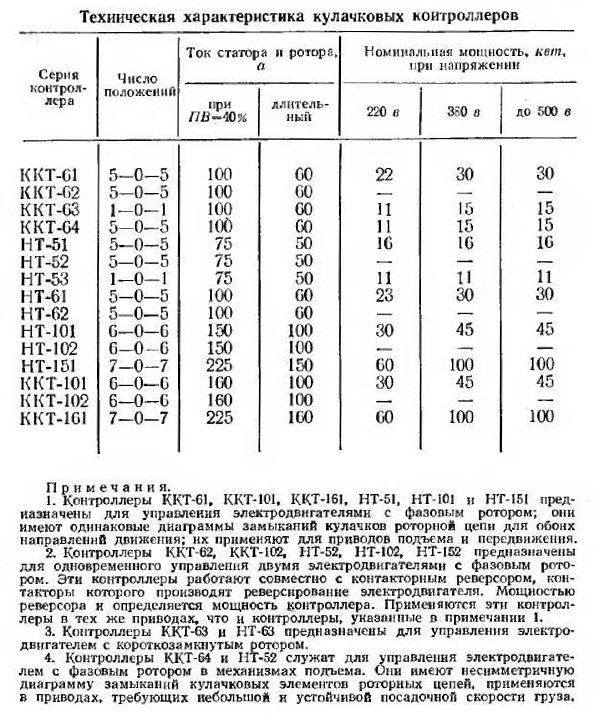

Таблица 8
