§ 33.

РАМА АВТОМОБИЛЯ С КРАНОМ

Рама автомобиля (рис. 68) служит основанием, на котором установлены все агрегаты, механизмы и кабина водителя. Она состоит из двух продольных балок, называемых лонжеронами. Лонжероны 19 имеют по длине различную высоту сечения, их высота больше в наиболее нагруженных участках, что повышает прочность рамы. Лонжероны скреплены между собой поперечными балками — поперечинами 4, 7, 9, 11, 12 и 14. На передних концах лонжеронов укреплен буфер 1 с двумя крюками 3, задние концы соединены поперечиной, на которой установлен буксирный крюк 13. Для повышения жесткости рамы ее узлы скрепляют косынками и накладками. Рама через подвеску опирается на оси 10 и 22 автомобиля.

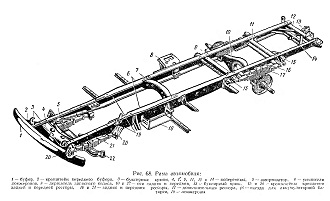

Рис. 68. Рама автомобиля:
