§ 27.

ИЗМЕРИТЕЛЬНЫЕ И УКАЗАТЕЛЬНЫЕ ПРИБОРЫ АВТОМОБИЛЬНЫХ КРАНОВ



В электрические схемы кранов включен ряд измерительных и указательных приборов, предназначенных для контроля работы системы и механизмов: амперметры, указатели уровня топлива, температуры воды и давления масла.

Амперметр (рис. 59, а) служит для измерения силы тока. По его показаниям контролируют зарядку аккумуляторной батареи. Его включают последовательно в цепь аккумуляторной батареи. На корпусе с изоляционной пластиной 8 размещены клеммы 4 и 7 с латунной шиной 6, постоянный магнит 3, стрелка 1 с якорем 5 и шкала 2.

При прохождении тока по шине создается магнитное поле, действующее на якорь 5 со стрелкой 1. Угол отклонения стрелки пропорционален проходящему через амперметр току. В зависимости от направления тока в цепи стрелка отклоняется в сторону знака « + », указывая на зарядку аккумуляторной батареи, а в сторону «—»— на ее разрядку.

Указатель уровня топлива (рис. 59, б) состоит из собственно указателя, расположенного в кабине водителя и датчика, установленного внутри топливного бака. Указатель состоит из двух катушек 12 и 17, расположенных на кронштейнах 11 и 16 под углом 90° одна к другой. В точке пересечения геометрических осей катушек на оси установлен якорь 5 со стрелкой. Шкала прибора имеет пять делений. Против крайнего деления слева нанесена цифра 0 (бак пустой), против среднего цифра 0,5 (бак заполнен топливом наполовину) и против крайнего справа — буква П (бак полный).

Один конец обмотки реостата датчика 13 соединен с массой, а другой — с обмотками катушек 12 и 17 указателя. По обмотке реостата скользит ползун 14, укрепленный на верхнем конце стержня поплавка 15.

Работа прибора основана на взаимодействии двух магнитных полей, создаваемых при прохождении тока через последовательно соединенные обмотки катушек 12 и 17 указателя. Когда бак не

имеет топлива, сопротивление реостата датчика 13 выключено, а когда бак заполнен топливом, поднимаемый топливом поплавок 15 включает сопротивление реостата полностью.



С изменением величины включенного сопротивления меняется ток в обмотках катушек 12 и 17, а следовательно, и магнитное поле вокруг витков обмотки. В результате этого происходит изменение результирующего магнитного поля, соответствующее смещение якоря 5 и соединенной с ним стрелки. Клемма Б указателя соединена проводом через выключатель 10 зажигания с аккумуляторной батареей 9 или генератором, поэтому указатель работает только при включенном зажигании.

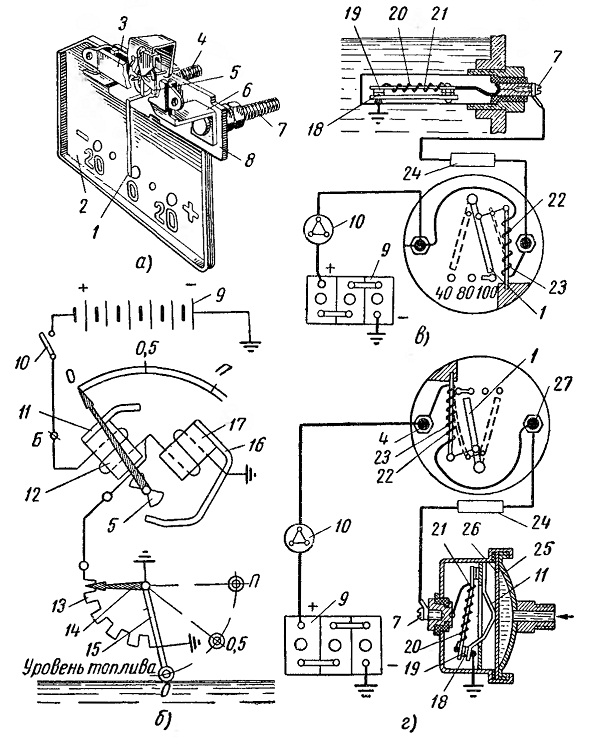

Рис. 59. Измерительные и указательные приборы: а —* амперметр, 6 — указатель уровня топлива, в — указатель температуры воды, г — указатель давления масла;
I — стрелка, 2 — шкала, 3 — магнит, 4, 7 и 27 — клеммы, 5 — якорь, 6 — шина, 8— пластина, 9 —батарея» 10 — выключатель зажигания, 11 и 16 — кронштейны, 12 и 17 — катушки, 13 — датчик, 14 — ползун, 15 — поплавок, 18 и 19 — контакты, 20 и 22 — обмотка, 21 и 23 — пластина, 24 — сопротивление, 25 — корпус датчика, 26 — диафрагма









Указатель температуры воды (рис. 59, в) состоит из датчика, ввернутого в головку цилиндров и находящегося в полости водяной рубашки, и указателя, расположенного в кабине водителя. В корпус датчика впаяна латунная гильза, внутри которой установлены неподвижный контакт 18, биметаллическая пластина 21 с обмоткой 20. На свободном конце пластины размещен контакт 19. Контакт 18 соединен с массой, а пластина 21 изолирована от массы. Один конец обмотки 20 присоединен к контакту 19, а второй через пластину 21 соединяется с клеммой 7 на корпусе прибора. В корпусе указателя также имеется пластина 23 с обмоткой 22, эта пластина соединена со стрелкой 1 указателя Клемма 7 датчика соединена с указателем проводом через сопротивление 24.

При включенном зажигании ток от аккумуляторной батареи 9 проходит через замкнутые контакты выключателя 10 и обмотку 20. В результате этого происходит нагревание и изгиб пластины 21. Контакты 18 и 19 размыкаются. При охлаждении пластины эти контакты вновь смыкаются.

Когда двигатель холодный, пластина 21 нагревается меньше и контакты 18 и 19 размыкаются реже. Благодаря этому в обмотку 22 указателя поступает больший ток, что вызывает нагрев и изгиб пластины 23. При этом соединенная с пластиной 23 стрелка 1 указателя располагается в начале шкалы, показывая низкую температуру (на рисунке показано пунктиром). С повышением температуры воды периоды замкнутого состояния контактов 18 и 19 будут сокращаться, в обмотку 22 будет поступать меньший ток, пластина 23, остывая, начнет распрямляться и отклонять стрелку 1. Таким образом, положение стрелки на шкале будет соответствовать температуре воды в водяной рубашке двигателя.

Указатель давления масла (рис. 59, г) показывает давление масла в системе смазки двигателя. Он состоит из датчика и указателя. Корпус 25 датчика расположен на блоке двигателя и сообщается с масляной магистралью. В корпусе размещена диафрагма 26 и соединенный с нею кронштейн 11 с контактом 18. Кронштейн 11 соединен с массой. На изоляционной подкладке в корпусе датчика установлена упругая биметаллическая пластина 21 с контактом 19 и обмоткой 20. Пластина соединена с клеммой 7, изолированной от массы.



В корпусе указателя, установленном в кабине водителя, размещена упругая биметаллическая пластина 23 с обмоткой 22, Эта пластина соединена со стрелкой 1 указателя, а обмотка — с изолированными клеммами 4 и 27. Клемма 27 указателя соединена с клеммой 7 датчика проводом через сопротивление 24. На шкале указателя нанесены деления, показывающие давление масла в кГ/см2.

При включенном зажигании ток от аккумуляторной батареи 9 проходит через замкнутые контакты выключателя зажигания 10 в обмотку 22, а затем через сопротивление 24 в обмотку 20. В результате прохождения тока по обмотке 22 пластина 23 изгибается и отклоняет стрелку 1. Величина отклонения стрелки пропорциональна току, проходящему по обмотке 22.

При прохождении тока по обмотке 20 датчика происходит нагрев и отклонение пластины 21 и, следовательно, размыкание контактов 18 и 19.

Если давление масла в системе смазки низкое, то диафрагма 26 давит на кронштейн 11 и расположенный на ней контакт 18 с небольшой силой. При этом размыкание контактов 18 и 19 происходит быстрее, ток в цепи чаще прерывается, пластина 23 указателя также нагревается незначительно и удерживает стрелку в начале шкалы прибора. При повышении давления масла в системе диафрагма 26 давит на контакты 18 и 19 с большей силой, отгибая пластину 21. При этом для размыкания контактов 18 и 19 требуется большее усилие и размыкания происходят реже, через обмотку 22 идет большой ток, нагревая и изгибая пластину 23, которая отклоняет стрелку указателя и стрелка показывает на шкале большее давление масла в системе.

Контрольные вопросы

1. Какие контрольно-измерительные приборы установлены на кранах и каково их назначение?

2. Каков принцип действия указателей уровня топлива?

3. Как работает указатель температуры воды?

4. Из каких частей состоит указатель давления масла?
