содержание   ..   90  91  92  93  94  95  96  97  98  99   ..

Кожа для обуви

В обувной промышленности применяются различные виды искусственной кожи, среди которых различают:

высококачественные ’’дышащие” полиуретановые искусственные кожи (поромерики) для верха обуви, особенно для изготовления женской и мужской обуви и сандалий;

высококачественные полиуретановые искусственные кожи для верха обуви;

ПВХ-кожи для верха обуви, особенно для изготовления дешевой обуви;

ПВХ-кожи для внутренних деталей обуви.

Обычно к искусственной коже предъявляют высокие требования относительно механической прочности, а также гигиены.

Рассмотрим отдельные виды обувной искусственной кожи.

Под ’’дышащей” полиуретановой искусственной кожей понимают описанный выше поромерик, или микропористую полиуретановую искусственную кожу (табл. 3.6).

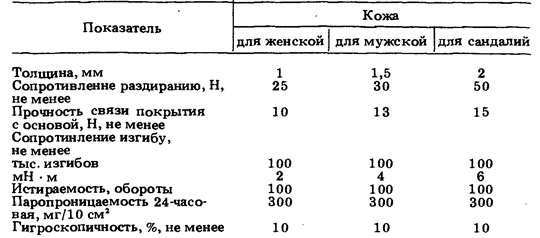

3.6. Международные требования к поромерику

Под высококачественной полиуретановой искусственной кожей понимают все полиуретановые кожи, применяющиеся для верха обуви, изготовленные по способу коагуляции.

Полиуретановые кожи с монолитным покрытием также применяются в качестве материала для изготовления обуви. К искусственной коже для обуви по сравнению с другими видами кожи предъявляются повышенные требования, касающиеся прежде всего прочности несущей основы.

В качестве лицевого слоя этой кожи применяются однокомпонентные полиуретаны, растворимые в ДМФ или его смесях с другими растворителями.

Требования, предъявляемые к обувной искусственной коже с монолитным покрытием:


Толщина, мм    0,8

Сопротивление раздиранию, Н,  45

не менее

Прочность связи покрытия с осно-         40

вой, Н, не менее

Сопротивление многократному из­гибу , тыс. изгибов, не менее

прн температуре +10° С 50

—10° С  10

Истираемость, баллы, не менее 4

Паропроницаемость, 24-часовая, 150 мг/10 см*, не менее Светостойкость, оценка, не менее       5

Искусственные ПВХ-кожи применяются в обувной промышленности при изготовлении относительно дешевой обуви.

Получают их в большинстве случаев переносным методом с использованием наносного агрегата со стальным транспортером-подложкой.

-Возможна также комбинация пористого с монолитным ПВХ-покрытием.

На агрегате для прямого наложения на основу наносится грунтовочный слой, а затем по переносному методу на агрега­те со стальным транспортером-подложкой ^— лицевой слой и слой пены с последующим дублированием.

Требования, предъявляемые к ПВХ-коже для верха обуви:

Толщина, мм 0,9—1,8

Разрывная нагрузка, Н, не менее   600

Удлинение, %, не более      10

Сопротивление, Н, не менее

прокалыванию*        45

раздиранию   18

Прочность связи покрытия с осно-           30

вой, Н, не менее

Сопротивление многократному     20

изгибу (температура 20 С), тыс. изгибов, не менее

ПВХ-кожа, изготовленная механическим вспениванием, используется чаще всего для подкладки обуви или для стелек. Возможно также применение для этих целей монолитной ПВХ-кожи, изготовленной прямым способом на агрегате дву­кратного наложения.

Требования к ПВХ-коже для вкладных стелек:

Разрывная нагрузка, Н, не менее   200

Удлинение, %, не более      10

Прочность связи покрытия с осно-           30

вой, Н, не менее

Сопротивление многократному     20

изгибу (температура 20 С), тыс. изгибов, не менее

содержание   ..   90  91  92  93  94  95  96  97  98  99   ..
