Оборудование для отделки поверхности кож

Отделка поверхности кож может осуществляться как чисто механическим способом (тиснением, матированием, глянцеванием, перфорированием, шлифованием), так и с применением красок и лаков (печать, лакирование, оттеночное окрашивание).

Для реализации каждого из указанных видов отделки поверхности искусственных кож созданы специальные машины.

В данной книге описаны лишь некоторые из них.



Оборудование для печати

Печать имеет наибольшее значение из всех названных способов отделки поверхностей полимерных покрытий и пленочных материалов с применением красок и лаков.

Следует назвать такие виды печати, как глубокая, высокая и плоская, печать сетчатыми шаблонами, точечная печать (оттеночное окрашивание), косвенная печать (с применением переносной бумаги) и ингибиторная печать.

В промышленности искусственных кож наиболее часто применяются печатные машины для многоцветной глубокой печати и комбинированные печатно-лакировальные агрегаты.

Глубокая печать. Принципиальную конструкцию печатной машины можно объяснить на примере однокрасочной (од-новальной) печатной машины.

Как показано на рис. 2.50, погруженный в окрасочную ванну валок захватывает печатную краску и переносит ее на расположенный над ним печатный вал, поверхность которого снабжена выгравированными либо вытравленными углублениями. Лишняя краска снимается скребком и стекает обратно в окрасочную ванну. Находящаяся в углублениях печатного вала краска наносится на движущееся по нему полотно материала. Для этого полотно прижимается к печатному валу гуммированным прижимным валом (грузовиком) с усилием приблизительно 5—10 МН, что создает давление около 0,3—0,6 МПа. При отделке глубокой печатью материалов с покрытием из твердого ПВХ могут создаваться прижимные усилия до 100 кН, что соответствует давлению порядка 6 МПа.

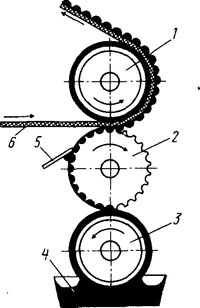

Рис. 2.50. Схема машины для глубокой печати с краскозахватывающим валком:
1 — резиновый прижимной валок; 2 — гравированный печатный вал; 3 — краскозахватывающий валок; 4 — краска; 5 — ракля; 6 — материал с нанесенным покрытием



В следующей за печатным узлом термокамере осуществляется выпаривание из материала жидких компонентов, чаще всего растворителей. Аналогично агрегатам для нанесения покрытий печатные установки имеют размоточное устройство с накопителем материала (компенсатором), сушильный канал (иногда с устройством для досушивания материала), намоточное устройство и такие вспомогательные устройства, как качающийся валок, расправительный валок и т.д.

Часто применяются машины для многоцветной глубокой печати с несколькими расположенными друг за другом печатными узлами, число которых обычно равно 3 и 6, но может доходить и до 10.

Между печатными узлами имеются промежуточные сушилки, а остаточный растворитель устраняется в заключительном сушильном канале.

Существуют варианты описанного в качестве примера печатного узла:

1) печатный вал непосредственно погружается в окрасочную ванну, и краска счищается с его поверхности скребком. Дополнительный краскозахватывающий валок отсутствует;

2) при использовании краскозахватывающего валка без снятия краски с поверхности печатного вала раклёй возможно нанесение краски (большого количества) на полотно способом плюсования;

3) нанесение краски на печатный вал производится с помощью расположенного прямо на валу специальной дозирующей ракли;

4) в зависимости от направления движения материала гуммированный прижимной вал может прижиматься к печатному валу сверху или снизу;

5) прижимное усилие может увеличиваться с помощью дополнительного подпорного валка.

Печатные валы изготавливают из меди, так как этот металл легко поддается травлению и гравированию. Для повышения механической прочности и стойкости к воздействию химических сред их в большинстве случаев подвергают твердому хромированию.

Гравирование печатных валов осуществляется с помощью снабженных рельефным узором валиков, так называемых молет, на накатных станках. Тонкие узоры могут наноситься на печатные валы также фотохимическим травлением. В противоположность печатным валам с накатанным с помощью молет узором, повреждения которого могут быть исправлены повторной накаткой, поврежденные печатные валы с узором, выполненным фотохимическим травлением, ремонту не поддаются.

Углубления на поверхности печатного вала могут быть либо одинаковыми и равномерно расположенными, либо различными по глубине и величине, образующими определенные рисунки. В первом случае говорят о растровом печатном вале, во втором случае — об узорном вале. Для равномерного нанесения краски на плоские материалы поверхность печатного вала снабжена так называемыми ячейками растра. Эти ячейки выполнены между рельефными дорожками растра и имеют определенную форму и глубину. Печатные валы характеризуются величиной ячеек растра и зависящим от нее числом этих ячеек на 1 см. В качестве дополнительной характеристики указывается угол взаимного расположения ячеек растра. Наиболее часто применяемые валы для ротационной глубокой печати имеют в зависимости от требующейся тонкости наносимого на материал рисунка от 22 до 120 растровых точек на 1 см.

Как растровые, так и узорные печатные валы имеют между углублениями гладкие рельефные дорожки, которые после нанесения на вал краски позволяют равномерно и полностью удалять ее излишки с поверхности вала с помощью скребка. При этом печатная краска не должна извлекаться из углублений печатного вала. Как к поверхности печатного вала, так и к рабочей части скребка предъявляются высокие требования в отношении чистоты, неповрежденное™ и правильности геометрической формы. В обоих случаях необходима защита от загрязнений и механических повреждений.

Печатные валы имеют диаметр 150—250 мм. Конструкция печатных узлов допускает быструю смену печатного вала.

Предприятие по производству искусственных кож обычно имеет множество печатных валов с различными узорами, стоимость которых часто превышает расходы на приобретение самого печатного агрегата.

Рабочая скорость печатных машин в среднем находится в пределах 20—40 м/мин, но может доходить и до 100 м/мин.

Точечной печатью (оттеночным окрашиванием) отделываются уже тисненые материалы, на которые с помощью стального растрового вала наносится цветной лак. При этом окрашиваются только вершины выступов тисненого узора.

При печати одновременно с лакированием (на печатно-лакировальных агрегатах) краска наносится на материал с помощью расположенных последовательно друг за другом печатных узлов с промежуточной сушкой материала (рис. 2.51). Печать и лакирование производятся стальными растровыми валами, снабженными скребками. По форме углублений на поверхности печатные валы подразделяются на валы с растром из расположенных по диагонали рядов пирамидок с острыми вершинами, валы с растром из расположенных по диагонали рядов усеченных пирамидок и валы с линейным растром.

Для переноса краски материал гуммированным валком с небольшим усилием прижимается к растровому печатному валу. Нанесение краски на растровый вал осуществляется также с помощью краскозахватного валка либо дозирующего скребка.

Для сушки материала после печати наиболее часто применяются сопловые сушильные камеры с индивидуально регулируемыми зонами. Вследствие применения растворителей агрегаты для печати и лакирования имеют взрывобезопасное исполнение. Тем не менее, поскольку существует опасность искрообразования вследствие наличия электростатического заряда, следует с помощью имеющихся воздуховытяжных средств обеспечивать отсутствие во всей зоне агрегата взрывоопасной газовоздушной смеси (смеси паров растворителя и воздуха). В отдельных случаях термокамера оснащается сигнализацией опасности взрыва.

Почти все печатно-лакировальные агрегаты оснащаются стационарными огнетушительными средствами.

Подготовка и перемешивание печатной краски (лака) производятся в резервуарах с мешалками, приводимыми в действие сжатым воздухом. Допустимые количества находящихся в зоне агрегата лакокрасочных материалов из соображений пожаро- и взрывобезопасности ограничиваются.

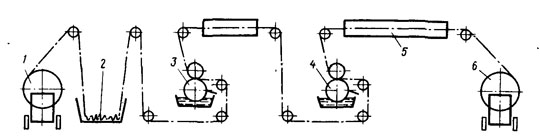

Рис. 2.51. Схема печатно-лакировального агрегата:
1 — размоточное устройство; 2 — накопитель материала (компенсатор); 3 — печатная машина; 4 — лакировальная машина; 5 — термокамера; б — намоточное устройство





При непрерывной печати сетчатыми шаблона-м и (фотофильмпечать), которая в будущем может приобрести значение для промышленности искусственных кож, вращается перфорированный цилиндр, в который с помощью насоса непрерывно подается печатная паста. Эластичная ракля, положение которой регулируется в горизонтальном направлении, скользит по внутренней поверхности цилиндра и продавливает краску сквозь отверстия на охватывающее цилиндр полотно материала. Достижимая поверхностная плотность нанесенной краски (приблизительно 40—60 г/м2) значительно превышает

плотность, получаемую с помощью растрового вала (около 5—30 г/м ). Поверхностная плотность краски регулируется находящейся внутри перфорированного цилиндра эластичной раклей.

В машинах стандартной конструкции печатные цилиндры расположены над горизонтальным печатным валом. Этот принцип применяется наиболее часто. Возможно также расположение печатных цилиндров в вертикальной плоскости.

К применяемым ротационным сетчатым шаблонам предъявляются следующие требования: высокая упругость и малая остаточная деформация при возникающих растягивающих напряжениях; химическая стойкость; равномерность величины и распределения отверстий шаблона для обеспечения равномерного окрашивания.

Ротационные шаблоны изготавливаются главным образом гальваническим способом с применением никеля.

Существуют печатные машины, позволяющие производить печать также на переносной бумаге.

Из других способов печати следует, назв&ть комбинированный способ тиснения и печати, при котором с помощью тиснильного валка, на выступы которого нанесена краска, одновременно осуществляется тиснение и окрашивание материала.
