Установки для получения поромерных полиуретановых покрытий

Основные узлы установок. В данном подразделе рассматриваются установки для изготовления материалов с полиуретановым покрытием, пористая структура которых достигается методом коагуляции.

В противоположность уже описанным установкам для нанесения покрытий в установках для получения поромерных покрытий растворитель удаляется из материала не сушкой, а с помощью воды в соответствующих ваннах.

Для изготовления поромерных полиуретановых материалов применяются установки двух- и трехкратного нанесения. Покрытие наносится либо односторонне с помощью обычных наносных устройств (валковая ракля, ножевая ракля, поливочное устройство), либо путем погружения или пропитки основы в плюсовке.

После нанесения покрытия осуществляется либо предварительная коагуляция в коагуляционной камере с помощью высоковлажного воздуха с окончательной коагуляцией в ванне, либо одностадийная коагуляция в ванне. В следующей зоне материал промывается в большинстве случаев по принципу противотока. Для этого в последнюю промывочную ванну, расположённую перед входом в сушилку, противотоком к движению полотна материала подается вода, которая на пути к коагуляционной ванне обогащается растворителем и оттуда

направляется в дистилляционную установку. В качестве растворителя применяется диметилформамид.

В сушилке (сетчатый барабан, шпанрама) промытый материал сушится и затем сматывается в рулон.

При изготовлении поромерных полиуретановых материалов в качестве основы применяется пропитанный нетканый холст. Машины для изготовления нетканого холста здесь не рассматриваются. Пропитка ретканого холста может осуществляться на самой установке для нанесения покрытия в плюсовке.






В коагуляционной камере осуществляется предварительное упрочнение микропористого покрытия. Требующийся для этого воздух с температурой около 40 С и относительной влажностью около 90% подготавливается в устройстве кондиционирования воздуха. Это устройство состоит из секции увлажнения, фильтров для задержки увлеченных воздухом мелких капель воды и теплообменников для косвенного обогрева камеры. Увлажнение воздуха может осуществляться подаваемыми через сопла насыщенным паром или водой. Применяются либо одно канальные сопла с использованием давления самой распыляемой среды, либо двухканальные сопла. В последних для распыления воздухоувлажняющей среды используется сжатый воздух. Предварительная коагуляция осуществляется, например, в ширильно-сушильной сопловой машине. В коагуляционной камере создается определенная смесь воздуха, водяного пара и растворителя, выделившегося из обрабатываемого материала. Воздух в камере циркулирует, и лишь незначительная его часть отводится.




Для обеспечения требуемого режима коагуляции применяются устройства регулирования температуры и влажности.

Коагуляционная ванна может иметь различное конструктивное исполнение. Чаще всего она представляет собой резервуар относительно большой вместимости, оснащенный валками для транспортировки и направления материала, которые допускают прикасание к поверхности полотна материала лишь тогда, когда он в достаточной степени упрочнен. Ванна снабжена устройством для косвенного обогрева с помощью теплоносителя, насосом для перемешивания ее содержимого и соответствующими устройствами для опрыскивания полотна.

Перемешиваемое содержимое ванны непрерывно очищается с помощью центрифуги либо путем фильтрования. Загрязнениями являются вымытая из основы пыль и выпавшие в процессе коагуляции низкополимерные частицы, так называемые продукты выпотевания.

Из коагуляционной ванны смесь воды и растворителя перепускается в дистилляционную установку.




Промывочные ванны служат для вымывания растворителя до безопасного его содержания. Оно может осуществляться либо в одной зоре промывки по принципу противотока, либо в дополнительной второй зоне промывки (вымывание остаточного содержания растворителя). Однако вымывание по принципу противотока экономичнее и безопаснее

в отношении загрязнения окружающей среды, поэтому оно предпочтительнее.

При изготовлении поромерных материалов с основой из нетканого холста (материал марки ’’Экралед” производства ГДР) применяются ширильно-промывочные машины.

Промывочный отсек имеет снабженный крышкой промывочный бак с приводимыми верхними валками, неприводимыми нижними валками, перекачивающим устройством с фильтром, нагревательным змеевиком и отжимным устройством с усилием 40 или 100 кН (устройство для окончательного отжима). Число промывочных отсеков зависит от промываемого материала, скорости движения материала, температуры промЪтки, количества подаваемой противотоком воды и максимально допустимой остаточной концентрации растворителя в материале.

Промывочный отсек вмещает от 14 до 18 м3 воды. Для поромерных материалов применяются также промывочные машины с вакуум-барабаном, у которых аналогично секционному барабанному фильтру внутри барабана с помощью насоса создается разрежение, благодаря которому вода всасывается сквозь материал и циркулирует. Высокое качество промывки материала этим способом позволяет сделать короче зону промывки.

Для нанесения покрытий путем пропитки или погружения основы в раствор применяются плюсовки.





Пропиточная плюсовка состоит в основном из резервуара для пропиточной жидкости и расположенного над ней отжимного устройства (двух резиновых валков) для вдавливания раствора в основу и отжима излишнего раствора.

Известны также плюсовки с несколькими отжимными устройствами, расположенными над резервуаром и под ним. Каждое отжимное устройство состоит из ведущего и прижимного валков. Для нанесения покрытий путем погружения основы в раствор на выходе материала из плюсовки имеются ракельные устройства, которые также удаляют излишки раствора.





Погружная плюсовка снабжена устройствами регулирования уровня жидкости и в некоторых случаях устройствами для перемешивания и фильтрации раствора.

Кашировальные установки. Высококачественные искусственные кожи изготавливаются путем нанесения полимерного покрытия переносным способом, т.е. полимерная пленка для лицевой стороны искусственной кожи сначала формируется на бумажном транспортере-подложке или на стальной ленте, а затем, на второй технологической стадии (ламинирование) , дублируется с текстильной основой.

В принципе возможны кэширование с сухим дублированием, т.е. с применением клея без растворителя и воды, и кэширование с мокрым дублированием, т. е. с применением клея, растворенного или диспергированного в растворителе либо в воде.

Основными узлами кашировальной установки являются наносный узел, дублировочный валок, камера охлаждения. 130





В установках для каширования с сухим дублированием наносный узел предназначен для пластикации полимера и нанесения его на подложку. Дублировочный валок — это валок, который может пневматически либо гидравлически прижиматься к неподвижному валку. Он может работать с зазором или без зазора (с прижимом). Разный дублируемый материал сдавливается в валковой паре с различными усилиями. В некоторых случаях материал одновременно подвергается тиснению, для чего используется тепло полимера.

Установки для каширования с мокрым дублированием представляют собой в сущности агрегаты для двух- или трехкратного нанесения покрытий, которые имеют соответственно на втором либо третьем наносном узле дублйровочную валковую пару. С помощью наносного узла, обычно применяемого для растворов, на транспортер-подложку наносится водный раствор или раствор, содержащий растворитель. Транспортером-подложкой служит снабженная покрытием бумага либо стальная лента с нанесенным покрытием. Затем следует вытяжная или желировочная камера соответственно для удаления паров растворителя или желирования ПВХ-пасты.

Дублировочный валок для особо чувствительных к давлению материалов выполнен как ’’плавающий” валок; зазор регулируется и валок нагружается контрдавлением таким образом, что дублирование осуществляется практически без давления. Такая конструкция применяется для искусственных кож на ворсистой подложке или для кож с вспененным промежуточным слоем.

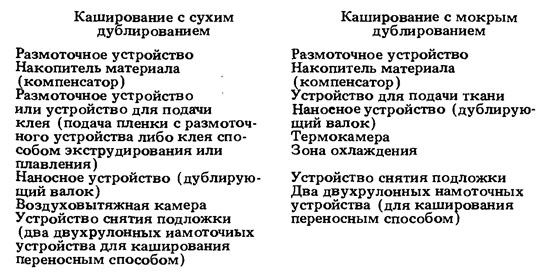

Перечень узлов и агрегатов кашировальных установок







При кашировании на установках с расплавлением полимера на валках полимер подается через дозирующую воронку на два обогреваемых плавильных валка непосредственно либо после предварительной пластикации с помощью экструдера. В зазоре валковой пары полимер образует наплыв, из которого вследствие трения и разности температур двух плав ильных валков на одном из них образуется пластицированная пленка. С размоточного устройства с помощью обрезиненного валка на плавильные валки подается основа (по возможности предварительно нагретая), и пленка соединяется с основой.

Для нанесения покрытий переносным способом эта технология дублирования неприемлема и упомянута здесь лишь для полноты изложения материала. Подробное описание установки для сухого кэширования дается в разделе 2.5.2. Нанесение покрытия и дублирование полимерной пленки с текстильной основой можно производить на экструзионно-наносных установках.

Наносная установка состоит из экструдера с широкой калибрующей щелью и дублирующего устройства. Дублирующая среда пластицируется экструдером и подается между подводимыми полотнами дублируемых материалов. Полотна материалов в дублирующем устройстве прижимаются друг к другу и охлаждаются.

Установки для дублирования и тиснения. Созданы тиснильные каландры специальных конструкций, которые позволяют дублировать одну или две полимерные пленки с тканью и одновременно производить тиснение (рис. 2.46).

Эти установки в зависимости от их конструкции позволяют осуществлять как сухое дублирование с помощьюклеевой пленки, так и мокрое дублирование с нанесением на полимерную пленку жидкого клея с помощью специального устройства. В таких установках для дублирования тепло одновременно используется и для тиснения.

Эти установки рационально применять только для производства определенных сортов материалов, поскольку, как уже упоминалось, скорость работы установки при тиснении зависит от наносимого узора и материала, в то время как при дублировании она зависит от активируемости клеевого расплава или от содержания раствора в клее и, следовательно, от времени пребывания обрабатываемого материала в вытяжной камере для удаления паров растворителя.

В установках для дублирования огневым способом, т.е. с оплавлением наклеиваемого материала (рис. 2.47), тугоплавкий наклеиваемый материал активируется непосредственно газовым пламенем и совмещается с полимерной пленкой либо тканью. Обычно применяется нетермопластичный или в малой степени термопластичный пластицированный вспененный ПВХ, который поверхностно оплавляется и наносится на ткань. Газовые горелки создают при этом температуру 200—250° С. Угар пенопленки составляет 0,2—0,5 мм. Рабочая скорость установки составляет до 40 м/мин.

Установки для каширования с мокрым дублированием в основном устроены так же, как установки для нанесения покрытий, причем установки для нанесения покрытий переносным способом с применением бумажного транспортера-подложки либо стальной ленты после второго наносного устройства имеют дублирующее устройство.

При использовании огнеопасных растворителей следует соблюдать соответствующие правила безопасности. В промышленности искусственных кож применяются кашировальные установки как с сушильными камерами, так и с обогреваемыми сушильными барабанами.

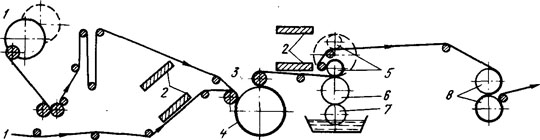

Рис. 2.46. Схема кашировально-тиснильного агрегата:
1 — размоточное устройство; 2 — инфракрасный излучатель; 3 — дублирующий валок; 4 — барабан предварительного нагревания; 5 — револьверные тиснильные валы; 6 — гуммированный (обрезиненный) прижимной валок; 7 — охлаждающий барабан для прижимного валка; 8 — охлаждающие цилиндры

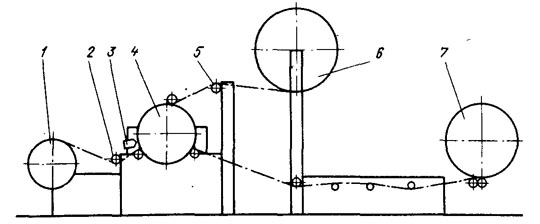

Рис. 2.47. Установка для дублирования огневым способом:
1 — размоточное устройство для тканевой основы; 2 — расправляющий валок; 3 — газовая горелка; 4 — дублирующий цилиндр; 5 — транспортировочный валок для пенопласта; 6 — размоточное устройство для пенопласта; 7 — намоточное устройство, работающее с подъемом рулона
