Трубопроводы


Трубопроводы, применяющиеся для транспортировки жидкостей и газов в современной технике, являются связующими звеньями между установками.

Описанные в предыдущих разделах насосы и компрессоры подают транспортируемые среды по трубопроводам от одной установки к другой (например, из хранилища к смесителю) . При этом должны преодолеваться перепад высоты и силы трения в трубопроводах.

Таким образом, при проектировании транспортных систем следует в значительной мере принимать в расчет трубопроводы. Изгибы труб, например колена, увеличивают сопротивление, которое необходимо преодолевать. Решающее значение имеет диаметр трубы. Толщина стенки трубопровода должна рассчитываться из соображений безопасности. Трубопроводы должны иметь такие размеры, чтобы для транспортировки жидкостей расходовалось как можно меньше энергии.





При этом знак ’’плюс” применяется для трубопроводов, транспортирующих жидкость вверх, а знак ’’минус” — для трубопроводов, транспортирующих жидкость вниз. Число Рейнольдса учитывает вязкость, которой в большой степени определяется конструкция трубопровода и его параметры.

В особых случаях применяются трубопроводы специального исполнения. Так, например, для подачи пара требуются изолированные трубопроводы, чтобы как можно меньше энергии терялось вследствие излучения тепла, а для сред, требующих определенного температурного режима, изготавливаются трубопроводы с охлаждающей рубашкой либо обогревом, например электрообогревом.

Трубы в трубопроводах соединяются либо сваркой, либо фланцами. При этом сварные швы имеют преимущество: исключают возможность утечки транспортируемой среды. У трубопроводов с фланцевым соединением труб это обеспечивается лишь применением уплотнительных материалов. В последнее время при соединении труб используют уплотнительные отрезные кольца. Кольцо изготовлено из мягкого металла и зажимается между трубой и соединительным элементом, так что трубопровод может выдерживать относительно высокое (до 40 МПа) давление. Резьбовые соединения труб применяются только в трубопроводах с малой площадью поперечного сечения, предназначенных для транспортировки сред с относительно малой вязкостью, например в гидравлических и напорных трубопроводах. В трубопроводах используются также запорные элементы, дроссельные вентили, уравновешивающие вентили, клапаны и т. п.

На рис. 2.35 представлены важнейшие запорные арматуры. В принципе среди запорных арматур различают заслонки, задвижки, вентили и краны. Для трубопроводов с условным проходом свыше 80 применяются преимущественно заслонки. В случае клиновой задвижки клин вставляется в щель, и таким образом перекрывается поток среды. Заслонки пропускают жидкость в обоих направлениях. В трубопроводах с условным проходом до 400 применяются вентили. В зтом случае диск перекрывает поперечное сечение трубы. Вентили пропускают жидкость только в одном направлении. Существуют специальные вентили, предотвращающие течение транспортируемой среды в обратном направлении, именуемые обратными клапанами, или обратными вентилями. В трубопроводах с низким давлением применяются краны, когда требуется быстрое открывание и закрывание и происходящее при заворачивании крана повышение давления не играет роли. Для воздухопроводов с низкими давлениями обычно применяют клапаны.

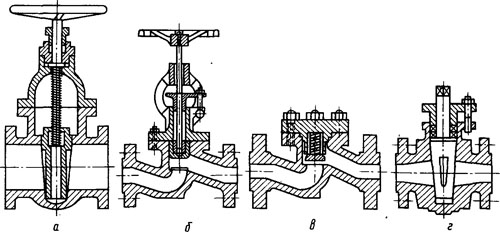

Рис. 2.35. Запорные арматуры: а — клиновидная задвижка; б — разъемный вентиль; в — обратный клапан; г — поворотный кран





Специальным типом запорной арматуры являются дроссельные вентили, в которых запорным органом служит не диск, а параболический шток. Дроссельные вентили позволяют регулировать расход транспортируемой среды. Для особо точной регулировки расхода транспортируемой среды применяются игольчатые вентили. В уравновешивающих вентилях запорный орган подается не посредством резьбы, а с помощью пружины, создающей определенное усилие, прижимается к дну вентиля. Если давление достигает величины, большей величины противодавления пружины, вентиль открывается и среда вытекает. Эти вентили применяются в качестве предохранительных клапанов во избежание разрушения трубопровода.
