Машины для крашения, натяжения и сушки в
промышленности искусственных кож

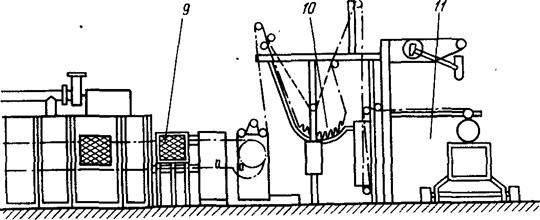

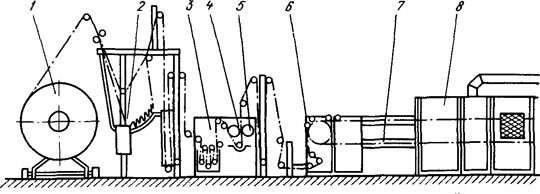

Рис. 2.5. Схема ширильно-сушильной машины с плюсовкой
На рис. 2.5 представлена установка для непрерывного крашения, отжима, натяжения и сушки основы. Большой рулон 1 материала с помощью валковой пары подается с повышенной скоростью в бункер 2. Полотно нового рулона подшивается к концу загруженного в бункер полотна, которое тем временем постепенно вырабатывается из бункера. Через компенсирующие валики и центрирующее устройство полотно попадает в бак предварительного крашения 3, который соединен с красильной ванной 4 трубой. В баке предварительного крашения и красильной ванне устанавливается одинаковый уровень раствора. Перекачивающее устройство обеспечивает циркуляцию раствора. Пройдя красильную ванну 4, полотно снова попадает между отжимными валками 5, которые выжимают из него красильный раствор. Далее полотно подается на шпанраму. Валковая пара 6 направляет полотно к расправителям кромок, щупам и цепи 7. Последняя транспортирует полотно в сушильный канал 8 и затем в зону охлаждения 9. Отводящие валки подают полотно в бункер 10, который обеспечивает смену тележек для транспортировки рулонов без останова машины. Пока производится смена тележки 11, полотно материала поступает в бункер. После подачи и установки новой тележки полотно извлекается из бункера и сматывается, в рулон с большей скоростью, чем оно движется в шпанраме, вследствие чего бункер освобождается. После этого скорость сматывания полотна в рулон с помощью регулятора уравнивается со скоростью его движения в шпанраме.
