Особенности вычерчивания контуров деталей изделий различных конструкций

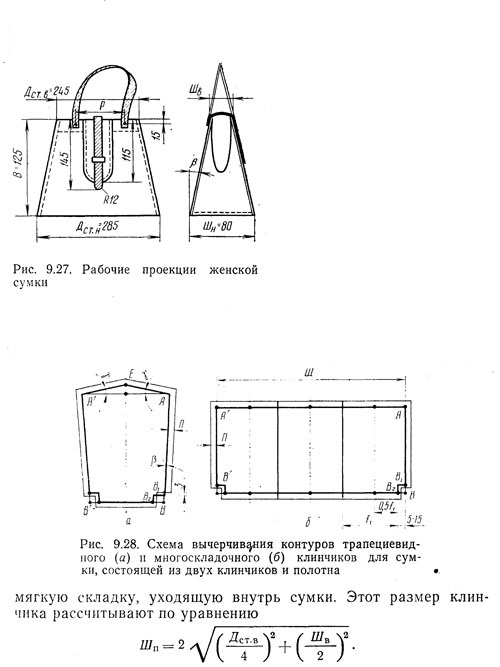

Корпус сумки состоит из двух клинчиков и полотна. Исходной деталью при проектировании изделий данной конструкции является клинчик. Основными размерами для вычерчивания контура клинчика являются (рис. 9.27): ширина клинчика в нижней Ши и верхней Шв частях закрытого изделия, длина стенки в верхней Дст.в и нижней Дст.н частях, высота клинчика, равная высоте В сумки, и проектная ширина верхней части клинчика Шп. Первые четыре размера должны быть заданы на рабочих проекциях. Проектную ширину клинчика необходимо рассчитать, так как для обеспечения раскрывания изделия клинчик должен иметь форму трапеции, верхнее основание которой больше нижнего, а в закрытом изделии клинчик в верхней части образует


На чертеже клинчик имеет форму трапеции АВВ'А' (рис. 9.28, а).

Так как клинчик закладывается в верхней части складкой, то его верхний контур на чертеже должен быть выполнен в виде

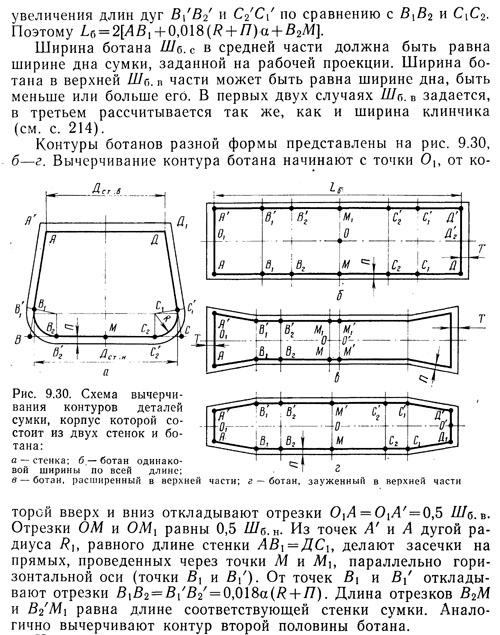

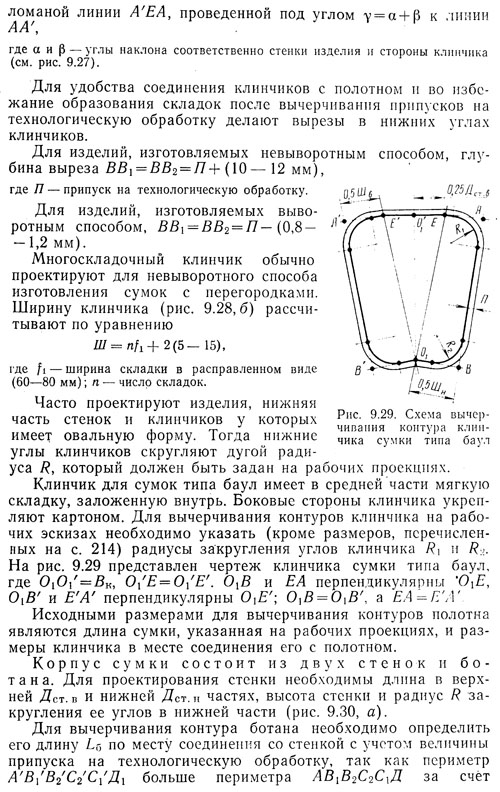

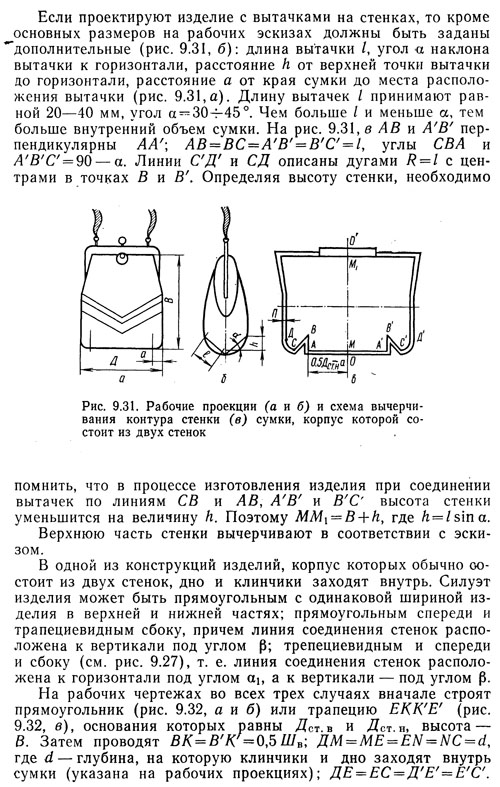

Корпус сумки состоит из двух стенок. В сумках такой конструкции клинчики и дно образуются нижней и боковыми частями стенок. Для увеличения объема этих изделий на стенках делают вытачки (рис. 9.31, а) или проектируют стенки так, чтобы их части, образующие клинчики и дно, заходили внутрь изделия.

Плоские небольшого объема изделия обычно изготовляют выворотным способом, поэтому линии соединения стенок не должны иметь острых углов.


Ширина дна в изделиях данной конструкции зависит от угла ДЕС, который может изменяться от 180° (минимальная ширина дна) до 90° (максимальная ширина дна, равная 2d).

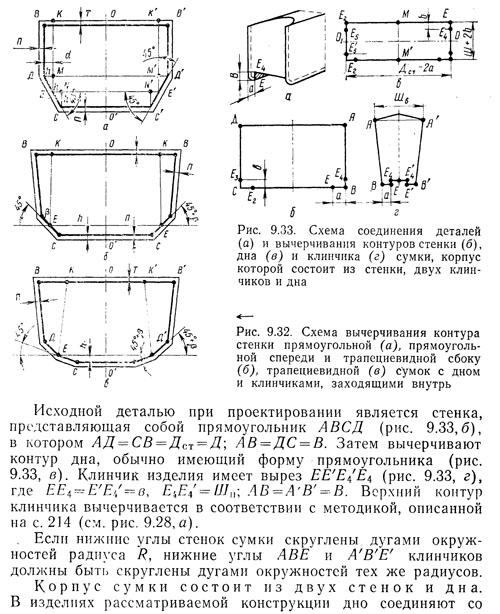

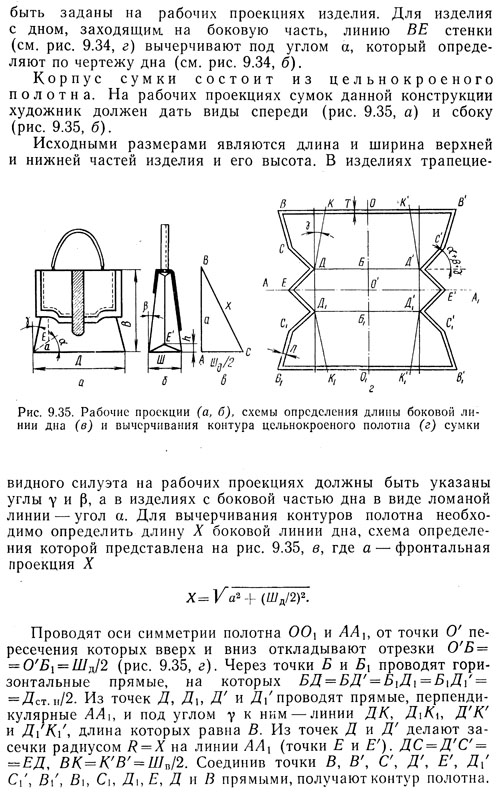

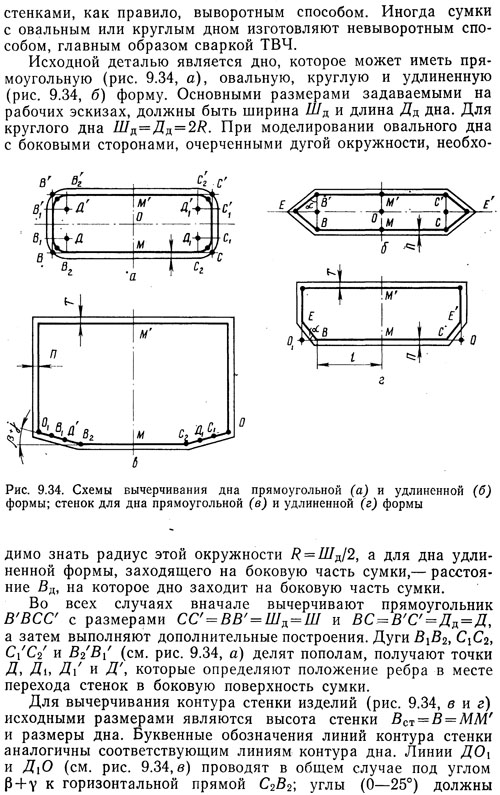

Корпус сумки состоит из двух стенок, двух клинчиков и дна. Такие сумки изготовляют невыворотным способом. Для обеспечения технологичности конструкции изделия проектируют так, чтобы клинчик заходил внутрь изделия на величину а — 5—20 мм, дно — на величину в = 4—10 мм, обусловленную шириной лапки швейной машины (рис. 9.33, а).
