Расчет деформации заготовки при ее проектировании по способу жесткой оболочки

Отсутствие в свое время данных об упругих свойствах материалов для верха обуви и применение без достаточной технической подготовки способа копирования привели к тому, что вместо расчета деформации заготовки проводилась подгонка ее размеров к размерам колодки путем изменения ширины припуска на затяжку с последующим изготовлением опытной партии. Ширину припуска на затяжку определяли на основе опыта модельера. Если заготовка моделировалась для производства обуви из нового материала, то многократно изготовляли заготовки и обувь для установления величины припуска на затяжку и корректирования рисунка модели, что требовало значительных затрат материала и времени. В связи с отсутствием способа расчета механических свойств обувных заготовок с учетом неравномерности тягучести исходных материалов верха в основном заготовки изготовляют со значительно увеличенными припусками на затяжку против технологически необходимых, что недопустимо в современных условиях массового поточного производства обуви.

Деформация заготовки обуви при формовании интересовала обувщиков с самого начала возникновения прикладной науки — технологии обуви. Одним из инициаторов проведения работ по изучению растяжения заготовки на динамометре был М. Г. Любич.

Исследованию деформации заготовок верха обуви в процессе формования посвящено много работ [2, 5—7].

Материалы заготовки верха (кожа, ткань и искусственные материалы) при растяжении имеют характерную кривую «нагрузка — удлинение». В пределах 0—0,75 от разоывной нагрузки эта кривая отображается уравнением


e= AQn.

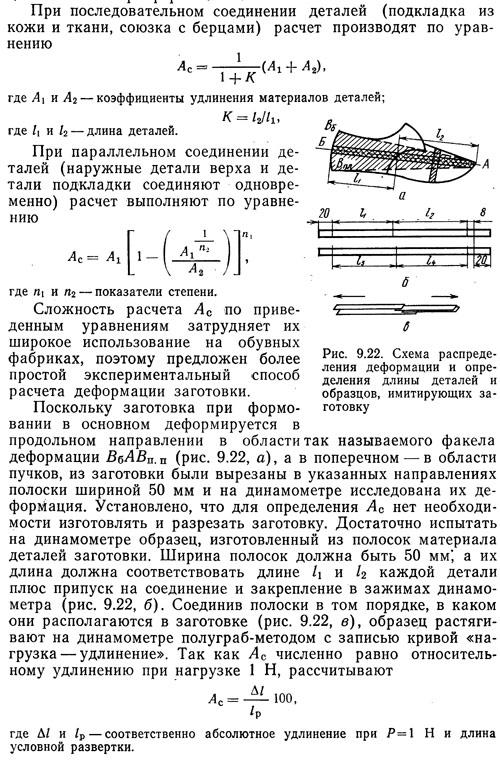

Заготовка верха представляет собой систему, состоящую из деталей, соединенных последовательно и параллельно. Материал каждой детали имеет свои механические свойства, характеризуемые коэффициентом А, %/Н. Зная механические свойства каждого материала, входящего в заготовку, можно рассчитать растяжимость всей системы Ас и установить величину корректировки площади условной развертки с учетом деформации заготовки при формовании.
