Главные основовязаные переплетения

К главным одинарным основовязаным переплетениям относится следующие переплетения: цепочка, трико и атлас.

Эти переплетения образуются провязыванием одной системы нитей (одной основы), заправленных в одну ушковую гребенку, и поэтому называются также одногребеночными основовязаными переплетениями.

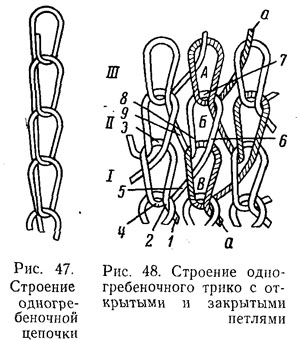

Цепочка и ее свойства. Цепочкой называют одинарное основовязаное переплетение, петли которого образованы одной нйтью и составляют один петельный столбик (рис. 47). Цепочки вырабатываются на основовязальных машинах, когда каждая нить ушковой гребенки прокладывается постоянно на одну и ту же иглу. Так как цепочки не связаны между собой, они могут применяться только в сочетании с другими переплетениями.

Трико и его свойства. Трико — одинарное основовязаное переплетение, петли которого, образованные одной и той же нитью, располагаются поочередно в двух смежных петельных столбиках.

На рис. 48 дано строение трико с лицевой стороны. При рассмотрении рисунка можно заметить разницу между петлями рядов I и II. Петли ряда I образованы так, что входящая протяжка 1—2 перекрывает выходящую 4—5 и нить в петле создает замкнутый контур 1—2—3—4—5. В петлях ряда II входящие протяжки 5—6 не перекрывают выходящие 8—9 и петля 6—7—

8—9 остается незамкнутой. Петли ряда 1 носят название закрытые, а петли ряда II — открытые.

Любое основовязаное переплетение может быть выработано с открытыми или закрытыми петлями или с применением их сочетаний. Так как вид петли определяется способом прокладывания нити на иглы, а в гладких переплетениях иглы одного ряда получают нити одновременно и по одинаковому способу прокладывания, то в одном ряду могут быть петли только одного типа (открытые или закрытые).

Для того чтобы представить расположение петель в основовязаном переплетении и форму петель каждого ряда, существует графический и аналитический способы записи основовязаных переплетений.

В основовязаном трикотаже форма петель и порядок их соединения между собой в одном переплетении могут быть различны. Однако в каждом переплетении порядок чередования петель, разных по форме и взаимному расположению, периодически повторяется. Такая повторяющаяся часть переплетений называется раппортом. Для построения графической или аналитической записи переплетения необходимо знать его раппорт.

Графическая запись (график) представляет собой схему движения нитевода (ушковин) при выработке одного раппорта данного переплетения. Для построения графика на бумаге по горизонтали и вертикали наносятся системы точек, ряды которых можно представить как ряд игл, последовательно образующий один ряд переплетения за другим. Составляется и читается графическая запись снизу вверх, т. е. в том порядке, в котором вырабатываются ряды трикотажа. Для составления графической записи переплетения трико, представленного на рис. 48, проследим за движением нити аа, образующей в рядах I я II две петли, составляющие раппорт переплетения.

Из рисунка видно, что для прокладывания на иглу в ряду I нити аа ушковина должна, двигаясь справа налево, обогнуть иглу и снова вернуться в то положение, откуда она начала движение. На графике схематично это движение ушковины изображается линией абвг так, как показано на рис. 49. Затем в следующем ряду нить аа переходит в соседний петельный столбик



и прокладывается на иглу, для этого ушковине необходимо переместиться в следующий игольный промежуток, сдвигаясь слева направо, и обогнуть иглу, сдвигаясь справа налево. На графике это движение ушковины показано линией, проходящей через точки где. Далее ушковина занимает свое исходное положение для ряда III, и раппорт переплетения повторяется.

Движение ушковины можно записать цифрами, т. е. составить аналитическую запись раппорта переплетения. Для этого на графике промежутки между точками по горизонтали обозначают цифрами справа налево 0,1,2 и т. д. и записывают для каждого ряда номера игольных промежутков, между которыми сдвигается ушковина для прокладывания нити на данную иглу. Например, из графической записи на рис. 49 видно, что в ряду 1 ушковина для прокладывания нити на иглу переместилась из промежутка 1 в промежуток 2. Значит, аналитическая запись для этого ряда будет

1—2. В ряду II для прокладывания нити на иглу ушковина переместилась из промежутка 0 в промежуток 1, т. е. аналитическая запись для ряда II будет 0—1. Таким образом, аналитическая запись переплетения трико, изображенного на рис. 48, будет иметь следующий вид: 1—2, 0—1.

Аналитическую запись кладки нитей на иглы располагают горизонтально (в строку) или вертикально (столбиком).

Как видно из рис. 48 и графика на рис. 49, все петли трико имеют односторонние протяжки, т. е. протяжки, входящие в петлю и выходящие из нее, образуют с остовом петли угол, под которым изгибается нить. Вследствие стремления нити под действием упругих сил выпрямиться остовы петель наклоняются в направлении, противоположном входу протяжек в остов петли, т. е. в переплетении, изображенном на рис. 48, петли ряда I должны быть наклонены влево, а петли ряда II — вправо и т.д. Для того чтобы протяжки, входящие и выходящие из петли, смогли выпрямиться, необходимо, чтобы весь остов петли повернулся около своего основания против часовой стрелки.

Таким образом, в переплетении трико петли каждого ряда наклонены в разные стороны и, кроме того, остовы их повернуты вокруг своего основания и расположены в плоскости, перпендикулярной к полотну. Благодаря этому обе стороны полотна (лицевая и изнаночная) имеют одинаковый вид.

Сочетание наклонных петель с протяжками образует сетку с ячейками, ограниченными с одной стороны остовами петель, а с другой — протяжками. Это особенно видно в одногребеночном трико, находящемся в свободном состоянии (рис. 50).
Толщина. Структура трико обусловливает и тот факт, что толщина его составляет не две толщины нити, как следует из рассмотрения переплетения в натянутом состоянии (см.рис. 48), а три толщины, так как между двумя палочками остова петли в повернутом состоянии помещается еще, по крайней мере, одна нить протяжки.

Закручиваемость. Вследствие того что петли в трико лежат своими остовами в плоскости, перпендикулярной к плоскости полотна, закручиваемости трико с краев почти не наблюдается.

Распускаемость. Все основовязаные переплетения распускаются только в направлении, обратном вязанию, и при условии равномерного натяжения всех нитей основы, что практически осуществить очень трудно. Однако трико легко разделяется вдоль петельных столбиков, если освободить одну петлю с края или в середине полотна.

Из рис. 48 видно, что если вытянуть конец Рис. 50. нити из петли А и затем потянуть трикотаж

в ширину, то петля А выскользнет из петли Б,

петля б — из петли В и т. д. Таким образом полотно разделится на два куска вдоль петельного столбика.

Назначение трико. Легкое распускание вдоль петельного столбика и значительная деформируемость по длине и ширине вследствие зигзагообразного строения петельных столбиков делает практически непригодным самостоятельное применение переплетения трико при изготовлении трикотажных изделий. Однако оно широко используется в комбинации с другими видами переплетений.

Атлас и его свойства. Атласом называют одинарное основовязаное переплетение, в котором каждая нить последовательно образует петли в нескольких столбиках подряд.

При выработке атласа каждая нить основы прокладывается все время на соседнюю иглу, сдвигаясь в одну сторону не менее чем на две иглы, затем прокладывание производится в обратном направлении. Следовательно, в отличие от трико в атласном переплетении наряду с петлями, имеющими односторонние протяжки, обязательно наличие петель, протяжки которых направлены в разные стороны, т. е. петель с двусторонними протяжками.





На рис. 51, а показано строение атласного переплетения. Если проследить за черной нитью, то видно, что в ряду I она образует петлю с односторонними протяжками, в рядах II и III — с двусторонними, в петле ряда IV протяжки снова направлены в одну сторону и, наконец, в рядах V и VI — снова в обе стороны. Строение петли ряда VII полностью соответствует


строению петли ряда 1, т. е. раппорт этого переплетения равен

6 рядам.

Ряды 1 , IV, VII и т. д. атласа называются поворотными, так как в этих рядах производится изменение направления кладки нити. Так, с ряда 1 по IV нить прокладывалась слева направо, с ряда IV по VII — справа налево и с ряда VII — опять слева направо. На рисунке видно, что только поворотные ряды атласа имеют петли с односторонними протяжками, а в остальных рядах протяжки петель направлены в обе стороны от их остовов.

На рис. 51,6 и в приведены графическая и аналитическая записи, соответствующие этому переплетению.


Атласное переплетение может состоять только из открытых или закрытых петель или из сочетания тех и других. В переплетении на рис. 51, а петли рядов I и IV — закрытые, а петли рядов II, III, V и VI — открытые. Как было установлено при рассмотрении трико, петли с односторонними протяжками наклоняются в сторону, противоположную входу протяжек. Таким образом, петли в рядах I и VII будут наклонены влево, а петли в ряду IV вправо. Кроме того, из-за большего изгиба выходящих протяжек по сравнению с изгибом входящих петли с двусторонними протяжками под действием сил упругости, стремящихся распрямить изогнутые петли, будут наклоняться в направлении, противоположном выходящим протяжкам. Так как этот наклон происходит под действием разности сил упругости нити входящих и выходящих протяжек, то степень наклона петель с двусторонними протяжками будет меньше, чем петель с односторонними протяжками, где суммируется сила упругости обеих нитей.







Следовательно, в приведенном образце петли в рядах II и III будут наклонены влево, а в рядах V я VI — вправо, петли в поворотных рядах будут иметь еще более резкий наклон и, кроме того, как и в трико, их остовы будут повернуты в плоскости, перпендикулярной плоскости полотна, и структура полотна примет вид, изображенный на рис. 52.

Вследствие того что ряды петель с разным наклоном по-разному отражают свет, атлас выглядит поперечно-полосатым. Ширина полос зависит от раппорта атласа, полосы разграничены резко выраженными поворотными рядами.

Атлас может быть простым, если нить последовательно прокладывается в одном направлении и обратно, образуя петли в одинаковом числе петельных столбиков; в этом случае число

рядов, заключенных между соседними поворотными рядами, также одинаково.

Атлас является сложным, если число петельных столбиков, образованных, нитью при прокладывании ее в одном направлении, не равно числу столбиков при обратном движении нити, т. е. число рядов между соседними поворотными рядами в этом случае различное. Поэтому в сложном





 Рис. 52. Структура одногребеночного атласа в свободном состоянии





атласе соседние поперечные полосы будут иметь разную
ширину.

Если рассматривать атласное переплетение в промежутке между двумя поперечными рядами вдоль петельных столбиков, то его структура окажется одинаковой со структурой глади. Это объясняет сходство многих свойств атласа и глади.

Толщина атласа, так же как и толщина глади, равна 2F, т. е. двум толщинам пересекающихся нитей.

Закручиваемость. Атлас закручивается с краев на лицевую сторону по линии петельного ряда и на изнаночную по линии, перпендикулярной к ряду.

Распускаемость. Атлас можно распустить только в направлении, обратном вязанию, при условии равномерного и одновременного натяжения всех нитей. При разрушении петли внутри трикотажа петельные столбики будут распускаться также в направлении, обратном вязанию; в этом случае распадения полотна по линии петельных столбиков не будет, так как соседние петельные столбики останутся соединенными друг с другом протяжками.
Назначение атласа. Атлас как представитель главных одинарных основовязаных переплетений имеет очень ограниченное применение, так как он достаточно легко распускается (особенно при выработке его из искусственных нитей), обладает малой формоустойчивостью и недостаточной прочностью.

Некоторое применение атлас может найти для изготовления бельевых изделий, при этом для уменьшения распускаемости и повышения формоустойчивости вырабатывать его следует с максимальной плотностью.

Основная область применения атласа— сочетание с другими видами переплетений.
