Чтобы готовое изделие не сковывало движений ребенка, к мерке ПоГ
прибавьте 8 см: ПоГ + 8 = 28 + 8 = 36 см.
Спинка.

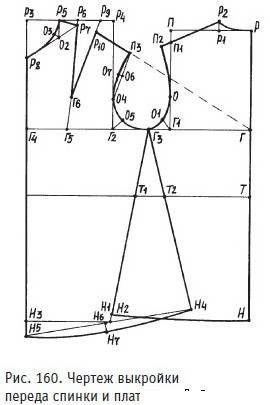

Прежде всего постройте прямой угол с вершиной в точке Р (рис. 160).
Линия низа.Вниз
от точки Р отложите мерку ДИ (46 см) и поставьте точку Н.
Линия груди.
Вниз от точки Р отложите 1/3 ПоГ плюс 2,5 см и поставьте точку Г: РГ =
ПоГ : 3 + 2,5 = 36 : 3 + 2,5 = 14,5 см.
Длина талии.
Вниз от точки Р отложите мерку ДТ, поставьте точку Т. Влево из точек Н,
Т и Г проведите горизонтальные линии. Так вы получите линии низа, талии
и груди.
Ширина спинки.Влево
от точки Г по линии груди отложите 1/3 ПоГ плюс 1,5 см и поставьте точку
Г1: ГГ1 = ПоГ : 3 + 1,5 = 36 : 3 + 1,5 = 13,5 см.
Вверх из точки Г1 проведите перпендикулярную прямую до пересечения с
горизонтальной линией и в точке пересечения поставьте точку П.
Линия проймы.
Постройте линию проймы: влево от точки Г1 отложите 1/4 ПоГ и поставьте
точку Г2: Г1Г2 = ПоГ : 4 = 36 : 4 = 9 см.
Вверх из точки Г2 проведите перпендикулярную прямую произвольной длины.
Для того чтобы определить расстояние до бокового шва, влево от точки Г1
отложите 3 см и поставьте точку Г3.
Ширина ростка.
Влево от точки Р отложите 1/3 ПоШ плюс 0,5 см и поставьте точку Р1: РР1
= ПоШ : 3 + 0,5 = 14 : 3 + 0,5 = 5,1 см.
Высота ростка.
Вверх от точки Р1 отложите 1 см и поставьте точку Р2. Точки Р и Р2
соедините между собой так, как показано на чертеже.
Наклон плеча.
Важный момент в построении чертежа выкройки спинки — построение линии
наклона плеча. Вниз от точки П отложите 2 см и поставьте точку П1,
которую соедините прямой с точкой Р2. Для припосадки прямую продолжите
на 0,5 см, поставьте точку П2. Затем наметьте вспомогательные точки
проймы, по которым будет проводиться линия проймы. Вверх от точки Г1
отложите 5 см и поставьте точку О. Из угла Г2Г1О проведите прямую,
делящую угол пополам, и на расстоянии 2 см от точки Г1 поставьте точку
О1. Точки П2, О, О1, Г3 соедините так, как показано на чертеже.
Ширина спинки на линии талии.
Влево от точки Т отложите мерку, равную ГГ3 плюс 2,5 см, и поставьте
точку Т1: ТТ1 = ГГ3 = ГГ1 + Г1Г3 + 2,5 = 13,5 + 3 + 2,5 = 19 см.
Точки Т1 и Г3 соедините прямой линией, которую продолжите до линии
низа, а на месте пересечения поставьте точку Н1.
Оформление низа.
Вверх от точки Н1 по линии Н1Г3 отложите 1,5 см по прямой и поставьте
точку Н2. Точки Н и Н2 соедините так, как показано на чертеже.
Перед.Ширина
платья. Влево от точки Г по линии груди отложите ПоГ плюс 8 см и
поставьте точку Г4: ГГ4 = ПоГ + 8 = 28 + 8 = 36 см.
Вверх и вниз через полученную точку проведите прямую и в точке ее
пересечения с линией низа поставьте Н3. После чего отметьте высоту
переда. Вверх от точки Г4 отложите глубину проймы плюс 2 см и поставьте
точку Р3: Г4Р3 = РГ + 2 = 14,5 + 2 = 16,5 см.
Вправо из точки Р3 постройте горизонтальную прямую и в точке ее
пересечения с перпендикуляром, идущим из точки Г2, поставьте Р4.
Ширина горловины.
Вправо от точки Р3 отложите 1/3 ПоШ плюс 0,5 см и поставьте точку Р5:
Р3Р5 = ПоШ : 3 + 0,5 = 5,1 см.
Ширина плеча до вытачки.Вправо
от точки Р5 отложите 3 см и поставьте точку Р6. Затем отметьте
расстояние до вытачки по линии груди. Вправо от точки Г4 отложите мерку,
равную Р3Р5 плюс Р5Р6 минус 1,5 см, и поставьте точку Г5: Г4Г5 = Р3Р5 +
Р5Р6 – 1,5 = 5,1 + 3 – 1,5 = 6,6 см.
Точки Г5 и Р6 соедините прямой так, как показано на чертеже. Это будет
первая линия вытачки.
Наклон плеча переда.Вниз
от точки Р6 отложите 0,5 см и поставьте точку Р7. Полученную точку
соедините прямой линией с точкой Р5.
Глубина горловины.
Вниз от точки Р3 отложите 1/3 ПоШ плюс 1 см и поставьте точку Р8: Р3Р8
= ПоШ : 3 + 1 = 14 : 3 + 1 = 5,6 см.
Точки Р7 и Р8 соедините прямой линией, а из точки Р5 постройте прямую
до пересечения с линией Р7Р8 и поставьте точку О2. По биссектрисе угла
Р8О2Р5 отложите 0,7 см и поставьте точку О3. Точки Р5, О3, Р8 соедините
плавной линией.
Длина вытачки.Вверх
от точки Г5 по линии Г5Р6 отложите 4 см и поставьте точку Г6. Влево от
точки Р4 отложите 2,5 см и отметьте точку Р9. Точки Г6 и Р9 соедините
прямой линией. Таким образом вы достроите вторую линию вытачки. Измерив
длину первой линии вытачки (Г6Р7), отложите эту длину от точки Г6 вверх
по второй линии вытачки и поставьте точку Р10: Г6Р10 = Г6Р7.
Направление линии плеча переда.
Точки Г и Р10 соедините пунктиром. Затем определите длину плеча переда
от вытачки до проймы. Она равна ширине плеча спинки (Р2П2 = 10 см) минус
ширина плеча переда до вытачки (Р5Р6 = 3 см) и минус еще 0,5 см. По
пунктиру от точки Р10 отложите 6,5 см и поставьте точку П3: Р10П3 =
Р2П2 – Р5Р6 – 0,5 = 6,5 см.
Вспомогательные точки.
Как и при построении чертежа выкройки спинки, при построении выкройки
переда нужно отметить вспомогательные точки проймы.
Вверх от точки Г2 отложите 4,5 см и поставьте точку О4. Из угла О4Г2Г3
проведите прямую, делящую угол пополам, отложите на ней 1,5 см и
поставьте точку О5. Точки П3 и О4 соедините прямой, разделите эту прямую
пополам и поставьте точку О6. Влево от точки О6 под прямым углом
отложите 0,5 см и поставьте точку О7. Оформите пройму, соединив точки
П3, О7, О4, О5, Г3.
Боковая линия переда.
Чтобы построить боковую линию переда, вправо от точки Т1 отложите 5 см и
поставьте точку Т2, которую затем соедините с точкой Г3 прямой линией,
продолжив ее до линии низа. Вниз от точки Г3 отложите длину боковой
линии спинки Г3Н2 и поставьте точку Н4: Г3Н2 = Г3Н4.
Удлинение переда.
Вниз от точки Н3 отложите 2 см и поставьте точку Н5. Точки Н4 и Н5
соедините прямой линией, в середине которой поставьте точку Н6. От этой
точки вниз под прямым углом отложите 1 см и поставьте точку Н7. Точки
Н5, Н7, Н4 соедините, как показано на чертеже.
Рукав.Постройте
прямой угол с вершиной в точке А (рис. 161).
Длина рукава.
Отмерьте длину рукава, отложив вниз от точки А мерку ДР и поставив точку
Н. Затем найдите высоту оката. Для этого вниз от точки А отложите 1/4
ПоГ плюс 1 см и поставьте точку Г: АГ = ПоГ : 4 + 1 = 36 : 4 + 1 = 10
см.
Вспомогательные точки.
Чтобы отметить вспомогательные точки, вверх от точки Г отложите 3 см и
поставьте точку О. Затем проведите линию локтя. Для этого линию ОН
разделите пополам и в середине поставьте точку Л. Вправо и влево из
точек Н, Л и Г прочертите горизонтальные линии низа, локтя и высоты
оката.
Ширина нижней и верхней частей рукава.Для
нахождения этих значений постройте линии, длина которых будет
соответствовать ширине верхней части рукава и ширине нижней части
рукава. Влево от точки Г отложите полторы ширины проймы платья плюс 4
см, поставьте точку Г1: ГГ1 = 9 + 4,5 + 4 = 17,5 см.
Теперь влево от точки Г1 отложите ширину проймы платья плюс 1 см и
поставьте точку Г2: ГГ2 = 9 + 1 = 10 см.
Ширина переднего переката.
Вправо от точки Г отложите 5 см и в этом месте поставьте точку Г3.
Из точек Г2 и Г3 проведите перпендикулярные прямые и точки их
пересечения с линией низа обозначьте Н1 и Н2, а точку пересечения с
линией локтя — Л1.
Построение выемки.Влево
от точки Л1 отложите 1 см и поставьте точку Л2. Точки Н2, Л2, Г3
соедините прямыми.
Расстояние до середины оката.
Влево от точки Г отложите ширину проймы изделия (9 см) и поставьте точку
Г4, из которой проведите перпендикулярную прямую. Точку пересечения этой
прямой с горизонтальной линией, выходящей из точки А, обозначьте буквой
П.
Вспомогательные точки.Вам
понадобится еще одна вспомогательная точка. Чтобы ее обозначить, вверх
от точки Г4 отложите 3,5 см и поставьте точку О1. Эту точку соедините с
точкой О прямой линией, которую продолжите до пересечения с
перпендикуляром, проведенным из точки Г1. В месте их пересечения
поставьте точку О2.
Вправо от точки П отложите 1,5 см и поставьте точку П1. Точки О2 и П, а
также точки О и П1 соедините прямыми линиями. Далее вниз от точки П1 по
прямой П1О отложите 4,5 см и поставьте точку О3. И от точки П по прямой
ПО2 отложите 4,5 см и поставьте точку О4. От точек О4 и О3 под прямым
углом отложите по 1,3 см для выпуклости оката и поставьте точки О5 и О6.
Из вершины угла АГГ3 проведите прямую, делящую этот угол пополам,
отложите на ней 2,5 см и поставьте точку О7. Из угла Г2Г1О2 также
проведите прямую, отложите на ней 3,5 см и поставьте точку О8.
Чтобы оформить окат, плавной линией соедините точки Г2, О8, О2, О6, П,
П1, О5, О, О7, Г3.
Вправо от точки Г1 отложите 2,5 см и поставьте точку Г5, из которой
опустите перпендикулярную прямую до пересечения с прямой Н1Н2, точку
пересечения обозначьте Н3. Вниз от точки Н3 отложите 2,5 см и поставьте
точку Н4. Вниз от точки Н1 отложите 1 см и поставьте точку Н5. Затем
точки Н5, Н4, Н, Н6 соедините. При переносе выкройки на ткань обратите
внимание на то, что выкройка выполнена с учетом припуска на швы, равного
1 см.
Туника с прямыми рукавами
Чтобы получить выкройку туники, достаточно слегка изменить чертеж
переда основной выкройки, то есть нанести на нее линии фасона.
Сначала закройте нагрудную вытачку. Затем разделите пополам расстояние
от линии груди до середины переда. По линии груди от середины переда к
пройме отложите 9 см и полученные точки соедините так, как показано на
чертеже. После этого линию подреза разделите на три равные части и вниз
от намеченных точек параллельно середине переда проведите прямые.
От каждой линии вправо и влево отложите по 0,5 см и проведите линии
складок. Разрежьте выкройку по нанесенным линиям фасона.
