Ветровка женская - выкройка
Каким бы ни был фасон
ветровки,
раскраивается она по одному основному чертежу (за исключением
воротников, которые для каждого фасона кроятся отдельно), а все
остальное — дело фантазии. Для построения сетки, а на ней чертежа
выкройки ветровки нужны следующие мерки (приведенные ниже цифры в
сантиметрах рассчитаны на 48-й размер) (рис. 66):— ПоШ (19,5);
— ПоГ (48);
— ДР (60);
— ДИ (78).
Постройте прямой угол с вершиной в точке А.
Линия шеи. Вправо от точки А отложите мерку полуокружности груди и прибавьте еще 15 см с расчетом на свободное облегание. Поставьте точку Б:
АБ = ПоГ + 15 = 63 см (48 + 15 = 63).
Линия середины спинки. Вниз от точки А отложите отмеренную длину ветровки, прибавив еще 2 см, и поставьте точку Н:
АН = ДИ + 2 = 80 см (78 + 2 = 80).
Из точки Н проведите горизонтальную прямую, а из точки Б — вертикальную. Место их пересечения обозначьте точкой Н1.
БН1 — линия середины переда.
Положение линии груди. От точки А вниз отложите 1/3 полуокружности груди, прибавьте 8 см и поставьте точку Г:
АГ = ПоГ : 3 + 8 = 24 см (48 : 3 + 8 = 24).
Линия груди. Вправо от точки Г проведите линию так, чтобы она шла параллельно линии шеи.
На пересечении с линией середины переда поставьте точку Г1.
Ширина спинки. По линии груди вправо от точки Г отложите 1/3 мерки полуокружности груди, добавив 7 см, и поставьте точку г:
Гг = ПоГ : 3 + 7 = 23 см (48 : 3 + 7 = 23).
Вверх от точки г проведите линию, параллельную линии середины спинки, и на пересечении с линией шеи поставьте точку С.
Ширина проймы. По линии груди вправо от точки г отложите 1/4 мерки полуокружности груди, добавив 5 см, и поставьте точку г1:
гг1 = ПоГ : 4 + 5 = 17 см (48 : 4 + 5 = 17).
Вверх от точки г1 проведите линию, параллельную линии середины переда, и поставьте точку С1 на пересечении ее с линией шеи.
Ширина ростка. По линии шеи вправо от точки А отложите 1/8 мерки полуокружности груди, прибавив еще 1,5 см, и поставьте точку а:
Аа = ПоГ : 8 + 1,5 = 7,5 см (48 : 8 + 1,5 = 7,5).
Или от той же точки отложите 1/3 мерки полуокружности шеи, добавив 1 см:
ПоШ : 3 + 1 = 7,5 см (19,5 : 3 + 1 = 7,5).
Высота ростка. Вверх от точки а проведите линию, равную половине ширины ростка минус 1 см, и поставьте точку а1:
аа1 = Аа : 2 1 = 2,8 см (7,5 : 2 1 = 2,8).
Точки а1 и А соедините плавной линией.
Скос плеча спинки. Вниз от точки С отложите 2 см, поставьте точку п: Сп = 2 см.
Ширина плеча спинки. Соедините точки а1 и п, затем, продолжив линию еще на один 1 см, поставьте точку п1: пп1 = 1 см; а1п1 = 17,5 см.
Вспомогательные точки для оформления проймы спинки. Отрезок гг1, который является шириной проймы, разделите пополам и поставьте точку О: гО = гг1 : 2 = 8,5 см (17 : 2 = 8,5).
От точки г проведите линию, делящую угол пополам, на ней отложите 3,5 см и поставьте точку г2: гг2 = 3,5 см.
Вверх от точки г отложите половину ширины проймы и поставьте точку п2: гп2 = гО (гг1 : 2 = 8,5).
Линия проймы спинки. Точки п1, п2, г2 и О соедините плавной линией.
Положение линии бокового среза. Проведите вниз от точки О линию так, чтобы она была параллельна линии середины спинки, и на пересечении с линией низа поставьте точку Н2. Вправо от новой точки отложите 4–5 см и поставьте точку Н3. Соедините точки Н3 и О, получится линия бокового среза спинки. Контурные линии выкройки спинки будут в таком случае проходить по точкам А, а1, п1, п2, г2, О, Н3, Н, Г, А.
Перед. Ширина горловины. По линии шеи влево от точки Б отложите 1/8 мерки полуокружности груди, добавив 1,5 см и поставьте точку Б1:
ББ1 = ПоГ : 8 + 1,5 = 7,5 см (48 : 8 + 1,5 = 7,5).
Вниз от точки Б проведите линию, равную линии ББ1, и поставьте точку б:
Бб = ББ1 = 7,5 см.
Таким образом у вас получится глубина выреза горловины, равная ширине горловины. Точки Б1 и б аккуратно соедините плавной вогнутой линией.
Длина разреза для застежки. Вниз от точки Г1 отложите 17–19 см и поставьте точку б1: Г1б1 = 17–19 см.
Линия разреза для застежки. По линии выреза горловины влево от точки б отложите 4 см, поставьте точку Б2.
Вниз от точки Б2 проведите пунктирную линию, которая должна быть параллельной линии середины переда и равной отрезку бб1.
Скос плеча переда. Вниз от точки С1 отложите 2,5 см и поставьте в этом месте точку п3: С1п3 = 2,5 см. От точки Б1 через точку п3 проведите линию и на ней (от точки Б) отложите ширину плеча спинки, которая будет обозначена отрезком Б1п4:
Б1п4 = а1п1 = 17,5 см.
Вспомогательные точки для оформления проймы. Проведите от точки г1 линию, делящую угол пополам, на ней отложите 3 см и поставьте точку г3:
г1г3 = 3 см.
Вверх от точки г1 отложите 8,5 см и поставьте в этом месте точку п5:
г1п5 = гг1 : 2 = 8,5 см.
Линия проймы. Соедините точки п4, п5, г3 и О плавной линией. Учтите, что при оформлении линии проймы спинки и переда длина отрезков гг2 и г1г3 с увеличением размера увеличивается, а с уменьшением уменьшается на 0,1 см для каждого размера.
Боковой срез. Влево от точки Н2 отложите 4–5 см и поставьте в этом месте точку Н4: Н2Н4 = 4–5 см. Соедините точки О и Н4.
Рукав. Для построения чертежа рукава нужна всего одна мерка: длина рукава, например 60 см.
Дальше выполняйте чертеж, сверяясь с приведенным рисунком (рис. 67) и пояснениями к нему.

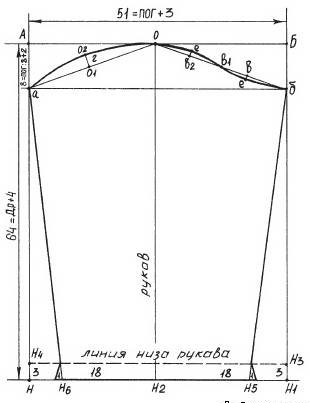

Рис. 67. Чертеж рукава
Постройте прямой угол с вершиной в точке А.
Длина рукава. Она соответствует приведенной формуле:
АН = ДР+ 4 = 64 см (60 + 4 = 64).
НН1 = АБ.
Ширина рукава. Эта величина рассчитывается по формуле:
АБ = ПоГ + 3 = 51 см (48 + 3 = 51).
Высота оката рукава: Аа = ПОГ : 8 + 2 = 8 см. Бб = Аа.
Центр оката рукава: АО = АБ : 2 = 25,5 см.
Вспомогательные точки для оформления оката рукава. Разделите пополам линию Оа и полученную таким образом точку обозначьте о1:
Оо1 = Оа : 2; о1о2 = 2 см.
Проведенную ранее линию Об разделите на четыре равные части и обозначьте отрезки точками в, в1, в2; ве = 1 см; в2е1 = 1 см.
Линия низа рукава. Отложите вверх от точек Н и Н1 по 3 см и поставьте точки Н3 и Н4. Вправо и влево от точки Н2 отложите половину ширины рукава, прибавьте по 1 см с каждой стороны и поставьте точки Н5 и Н6:
Н2Н5 = Н2Н6 = АБ : 3 + 1 = 18 см (51 : 3 + 1 = 18).
Соедините последовательно точки а, б, Н5 и Н6. Вправо от точки Н5 отложите 1 см, а от точки Н6 отложите 1 см влево. Полученные точки оформите, руководствуясь приведенным выше чертежом.
Таким образом, контурные линии выкройки рукава будут отмечены точками а, о2, О, е1, в1, е, б, 1, Н5, Н6, 1, а.
Ковбойский воротник. Такой воротник имеет несколько особенностей: он выкраивается со стойкой и имеет три удлиненных уголка, которые пристегиваются к ветровке.
Постройте прямой угол с вершиной в точке А.
Длина воротника. Вправо от точки А отложите мерку полуокружности шеи, добавьте еще 2 см и поставьте точку Б:
АБ = ПоШ + 2 = 21,5 см (19,5 + 2 = 21,5).
Ширина воротника. Вниз от точки А отложите 9 см, поставьте точку В: АВ = 9 см.
Вправо от точки В проведите линию так, чтобы она прошла параллельно линии АБ, и поставьте точку Б1:
ВБ1 = АБ = 21,5 см.
Соедините точки Б и Б1 прямой линией.
Отлетная часть воротника. Вверх от точки А отложите 5 см, поставьте точку а: Аа = 5 см. Вверх от точки Б отложите 3 см, поставьте точку б: Бб = 3 см. Вправо от точки б отложите 5 см, поставьте точку б1: бб1 = 5 см. На середине линии АБ поставьте точку О: АО = АБ : 2 = 10,75 см (21,5 : 2 = 10,75). Соедините точки а, О, б1 плавной вогнутой линией.
Пришивная часть воротника. Вверх от точки В отложите 1,5 см, поставьте точку в: Вв = 1,5 см. Вправо от точки Б1 отложите 2 см и поставьте в этом месте точку в1: Б1в1 = 2 см. Вверх от точки в1 отложите 3 см, поставьте точку в2: в1в2 = 3 см. Влево от точки в2 проведите линию и на ее пересечении с линией ББ1 поставьте точку в3. Соедините ее с точкой б1 с помощью прямой линии. Вверх от точки в1 отложите 0,5 см и полученную точку соедините с точкой Б1. Влево от точки в2 отмерьте 0,5 см и соедините полученную точку с предыдущей (то есть отложенной от точки в1 на расстояние 0,5 см).
От точки О вниз проведите линию до пересечения с линией ВБ1 и поставьте точку О1. От этой новой точки (О1) вверх отложите 0,5 см и поставьте точку О2: О1О2 = 0,5 см. Соедините точки в, О2, Б1 плавной линией. Вверх от точки в отложите 3 см и поставьте точку в4. Соедините точки в4 и в3 пунктирной линией — линией стойки воротника. Контурные линии в данном случае пройдут по точкам а, О, б1, в3, 0,5, 0,5, в1, Б1, О2, в, в4, А, а.
Раскроите воротник в соответствии с вышеописанным чертежом. Затем сложите верхнюю и нижнюю части воротника лицевой стороной внутрь и приложите к верхней части прокладку.
Стачайте отлетные стороны воротника вместе с прокладкой швом шириной 0,5 см. Аккуратно вырежьте ткань в уголках, не забывая оставлять на припуск 2–3 мм. Теперь выверните прошитый воротник на лицевую сторону, выправьте уголки и швы и выровняйте концы воротника.
Обработайте застежку планками. Обратите внимание на верхнюю планку: ее нужно подобрать так, чтобы клетки планки совпадали с клетками материи.
Выполните карман. Деталь прямоугольной формы приложите на левую полочку к месту пришива кармана так, чтобы совпал рисунок ткани. После этого наложите выкройку кармана и, переведя ее на ткань, выкройте карман. Верх заготовки кармана обработайте долевой обтачкой.
Подогните его срезы внутрь, наметайте, а затем настрочите на левую половину переда, предварительно отступив 2–3 мм от сгибов. Закрепите строчку в начале и конце готового кармана.
Наметайте и сострочите плечевые швы. Теперь нужно втачать заготовку воротника в горловину. Для этого к изнанке горловины приметайте и пристрочите лицевой стороной верхнюю часть воротника с прокладкой, совмещая середины воротника и спинки и концы стойки воротника с краями планок.
Срез нижней части воротника подогните внутрь, закрепите на лицевой стороне горловины, отступив 1 мм от сгиба. Прострочите воротник вокруг, одновременно закрывая шов притачивания воротника. Ширина отделочной строчки по воротнику должна быть не меньше 5–6 мм, а на концах стойки — 1 мм.
Обработайте рукава, манжеты и боковые швы ветровки. Низ готовой ветровки подшейте подрубочным швом, а на уголках воротника, стойке, планке и манжетах прометайте петли.
