4.7. Полуавтомат 1495 кл. ЗАО «Завод Промшвеймаш»

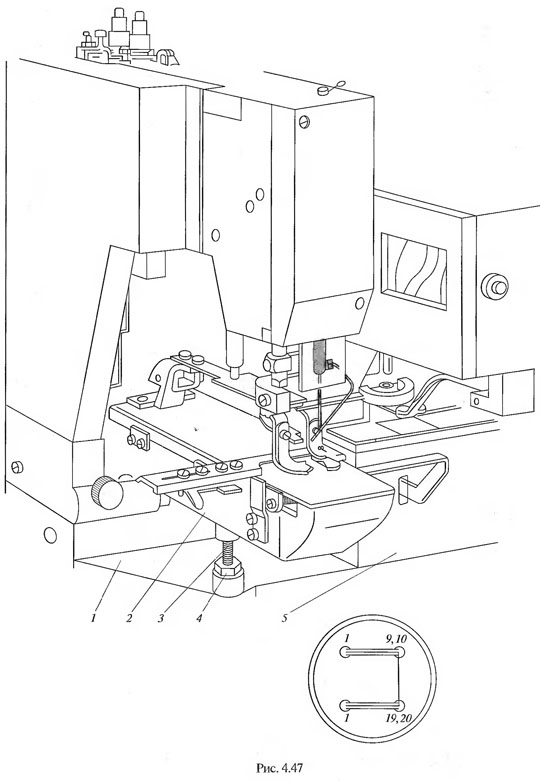

Полуавтомат 1495 кл. (рис. 4.47) предназначен для пришивания плоских пуговиц с четырьмя от­верстиями вплотную к изделиям однониточной строчкой цепного переплетения. Пуговица приши­вается за 20 проколов иглы. Порядок проколов показан на рисунке.

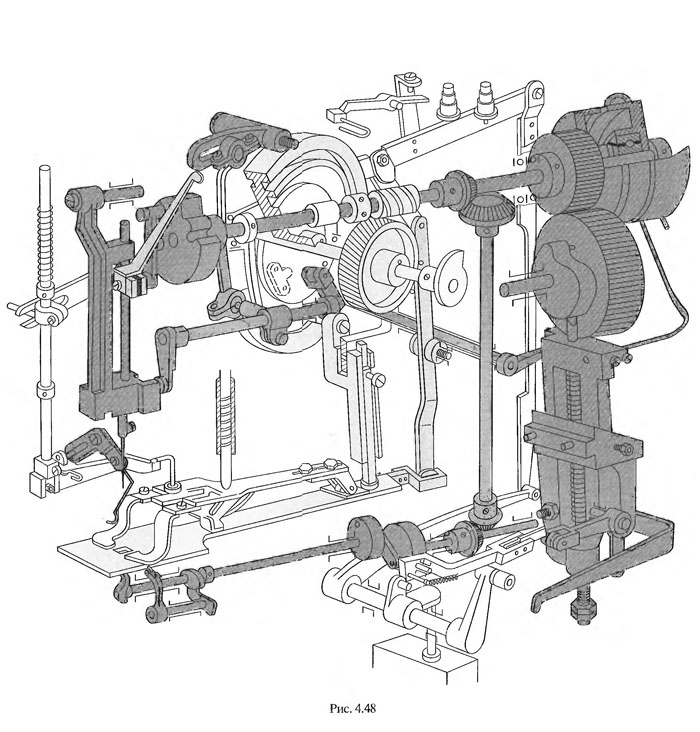

Полуавтомат состоит из головки 2 полуавтома­та 1095 кл. (рис. 4.48), в которой изменены конст­рукция включения машины и устройство подъема пуговицедержателя, и бункерной приставки 5 (см. рис. 4.47), жестко закрепленных на плите 1. Бун­керная приставка 5 служит для ориентации пуго­виц, их подачи в зазор между лапками пуговипе- лержатсля и выталкивания из него пришитой пу­говицы вместе с материалом. Пришивание пуго­виц, заправку нитки, выполнение основных регу­лировок шьющих механизмов в полуавтомате 1495 кл. производят так же, как в машине-полуав­томате 1095 кл.

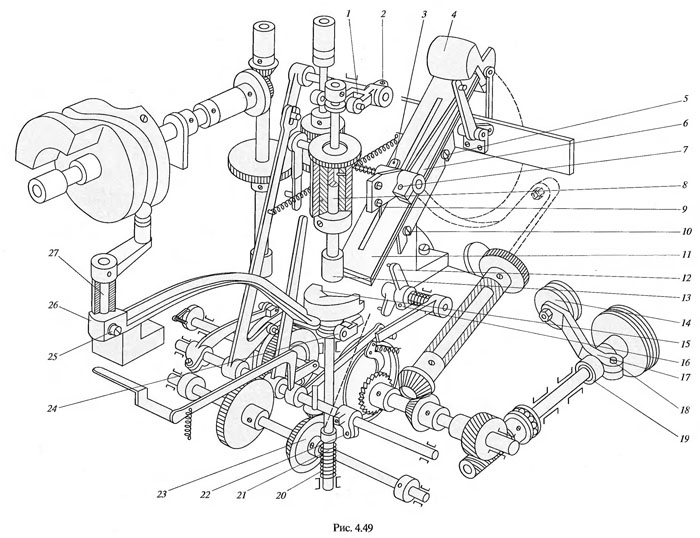

Регулировки в механизме приставки. Положе­ние паза кантователя 4 (рис. 4.49) относительно

сориентированной пуговицы регулируется пово­ротом коромысла 6 после ослабления стягиваю­щего винта 7. При повороте коромысла 6 по часо­вой стрелке кантователь 4 поворачивается в том же направлении.

Положение приемного отверстия канала 11 от­носительно пуговицы, подаваемой кантователем 4, по высоте регулируется вертикальным перемеще­нием корпуса канала 11 после ослабления двух винтов 5, 10.

Положение отсекателя 9 в пазу канала 11 регу­лируется поворотом отсекателя после ослабления стягивающего винта 3.

Положение ориентатора 13 по высоте относи­тельно верхней плоскости пуговицы, поданной в воронку 15, регулируется поворотом коромысла 1 после ослабления стягивающего винта 2. При по­вороте коромысла 7 по часовой стрелке ориента- тор 13 и его вал 8 будут подниматься. Положение воронки 15 по высоте относительно нижней по­верхности рычага подачи 26регулируется поворотом коромысла 24 после ослабления стягивающе­го винта 22. При повороте коромысла 24 по часо­вой стрелке воронка 15 будет подниматься.

Усилие подъема воронки 15 регулируется пе­ремещением вдоль вала 21 установочного кольца 23 после ослабления двух его упорных винтов. При опускании установочного кольца пружина 20 бу­дет сжиматься и усилие подъема возрастет.

Положение ролика коромысла 12 включения приставки по вертикали регулируется поворотом коромысла 12 после ослабления его стягивающе­го винта 16.

Положение штырей рычага подачи 26 относи­тельно ориентатора 13 и паза в воронке 15 регу­лируется поворотом рычага подачи 26 на оси 27 после ослабления винта 25, стягивающего два су­харика.

Натяжение клинового ремня обеспечивается поворотом коромысла 17 на втулке 19 после ос­лабления винта 18. Если коромысло 17 поворачи­вать по часовой стрелке, то натяжной ролик 14 уси­лит свое давление на клиновой ремень.

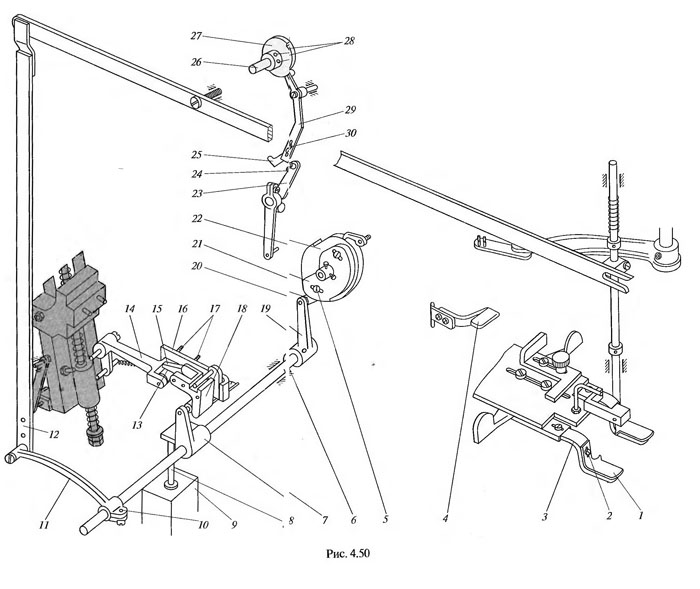

Своевременность включения приставки, т. е. по­дачи очередной пуговицы, обеспечивается пово­ротом кулачка 27 (рис. 4.50) на валу 26 червячного колеса головки машины после ослабления двух упорных винтов 28.

Положение по высоте собачки 25 относитель­но ролика 24 коромысла 23 включения приставки регулируется перемещением по прорези рычага 29 оси собачки 25 после ослабления гайки 30.

Своевременность подъема лапок 3 обеспечива­ется поворотом кулачка 21 относительно кулачка

22 после ослабления двух прижимных винтов 5. В случае отсутствия подачи пуговицы в пуговице - дсржатель швейной головки следует, не нажимая на педаль, надавить на рычаг 4, и пуговица будет подана. При повторном отсутствии подачи пуго­вицы нужно проверить наличие пуговиц в канале приставки.





Регулировки в механизме подъема лапок и вклю­чения головки. Высота подъема лапок 3 регулиру­ется изменением положения ролика 20 относитель­но кулачка 21. Если вал 6 и коромысло 19 после ослабления стягивающего винта 10 коромысла 7 повернуть против часовой стрелки, то ролик 20 отойдет от кулачка 21. Соответственно коромыс­ла 19, 11 и вал 6 будут поворачиваться на мень­ший угол и штанга 12 поднимет лапки 3 на мень­шую величину.

Положение собачки 15 относительно ролика 13 рычага 14 включения головки машины регулиру­ется горизонтальным перемещением рычага 18 и его кронштейна 16 после ослабления двух прижим­ных винтов 17. При горизонтальном смещении кронштейна 16 меняется положение горизонталь­ной площадки коромысла 7 относительно штока 8 электромагнита 9, но такое действие не будет вли­ять на включение головки машины.

Положение по высоте пластин 1 относительно лапок 3 регулируется их вертикальным перемеще­нием после ослабления винтов 2.

Параллельность платформы головки плоскости приставки регулируется вертикальным перемеще­нием головки 2 (см. рис. 4.47) с помощью винта 3 после ослабления его контргайки 4.
