4.6. Полуавтомат 1095 кл. ЗЛО «Завод Промшвеймаш»

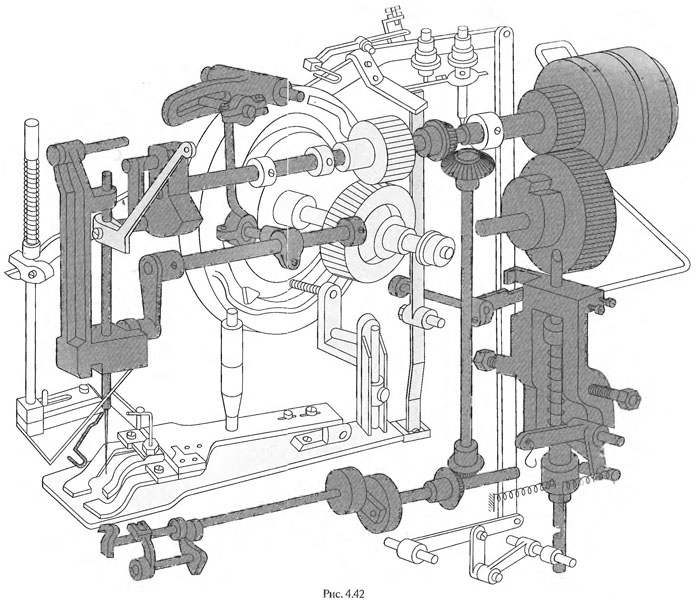

Полуавтомат 1095 кл. (рис. 4.42) предназначен для пришивания плоских пуговиц с двумя и че­тырьмя отверстиями к бельевым изделиям и верх­ней одежде однониточным стежком цепного пе­реплетения. Пуговицы можно пришивать к изде­лию вплотную, с ножкой, с подпуговицей и по­тайным стежком. Пуговица пришивается за 20 про­колов иглы.

Механизмы иглы, перемещения материала и пуговицедержателя, автоматического выключателя аналогичны по своему устройству этим меха­низмам в полуавтомате 827 кл. Вместо нитепритя- гивателя применен нитеподатчик, работающий от игловодителя, петлитель неравномерно вращаю­щийся, с отводчиком петель. Обрезатель нитки снабжен ширителем.

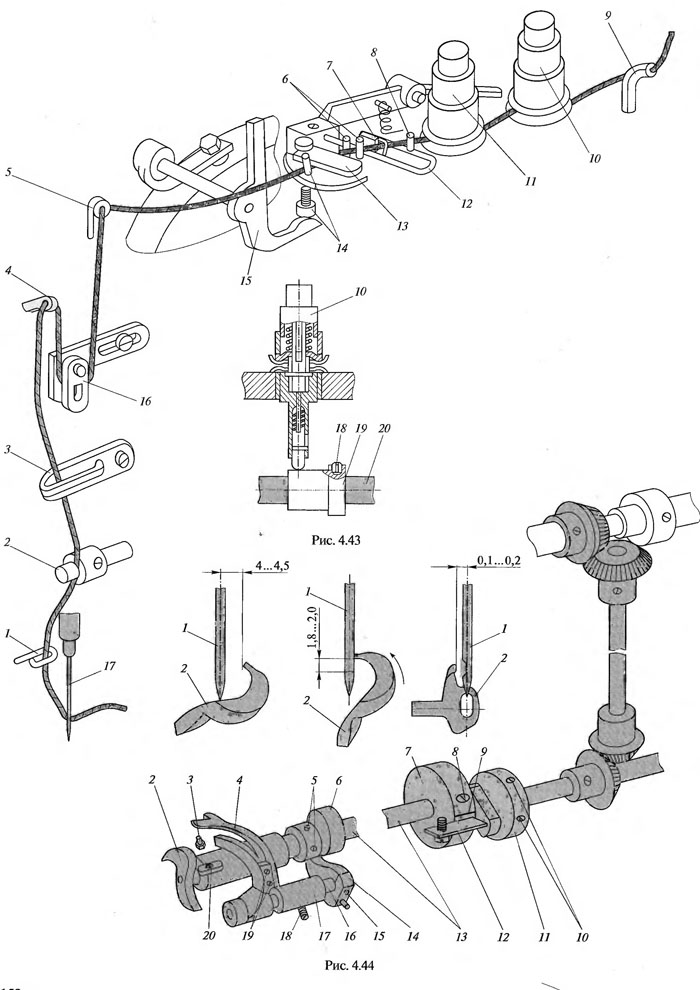

Заправка игольной нитки. Нитку с бобины или катушки вдевают в два отверстия трубчатого ни- тенаправителя 9 (рис. 4.43), проводят против ча­совой стрелки между шайбами основного регуля­тора натяжения 10, по часовой стрелке между шай­бами дополнительного регулятора натяжения 11, справа налево вводят в проволочный нитенапра­витель 8, проводят поверх правой ветви нитеоття­гивающей скобы 12, вводят в петлю проволочного нитенаправителя 7, вновь проводят поверх левой ветви нитеоттягивающей скобы 12, между направ­ляющими стержнями 6, поворачивают верхнее пле­чо рычага 15 к работающему и подводят нитку под зажимную пластину 13, проводят между направ­ляющими стержнями 14, сверху вниз вводят в пет­лю проволочного нитенаправителя 5, по часовой стрелке вверх подводят под направляющий ролик нитенаправителя 16, справа налево вводят в ушко нитеподатчика 4, подводят под пластинчатый ни­тенаправитель 3, проводят между прижимными шайбами 2, вдевают в отверстие проволочного на- правителя 7 и в направлении от работающего зап­равляют в ушко иглы 17.

Своевременность ослабления натяжения нит­ки в основном регуляторе натяжения 10 обеспе­чивается поворотом главного вала 20 или эксцен­трика 19 после ослабления двух упорных винтов 18. Ослабление натяжения нитки должно начинаться в момент перемещения изделия и пуговицы.

Регулировки в механизме петлителя. Своевре­менность ускоренных движений петлителя 2 (рис. 4.44) в момент захвата петли иглы 1 дости­гается поворотом ведущего 11 и ведомого 7 дис­ков после ослабления винтов 8 и 10. При выпол­нении данной регулировки необходимо добиться того, чтобы петлитель 2 при правом уколе иглы / быстро подходил к ней. С этой целью при крайнем верхнем положении иглы 1 метку 9 ведомого дис­ка 7 совмещают с горизонтальной поверхностью пластины 12, затем закрепляют винты 8 и 10.

Своевременность подхода носика петлителя 2 к игле 1 обеспечивается поворотом петлителя 2 пос­ле ослабления двух винтов 20. Перед выполнением данной регулировки необходимо убедиться в том. что игла 1 симметрично отклоняется относительно оси вала 13 петлителя. Для этого, например, величи­ну отклонений иглы 1 устанавливают равной 5 мм. При этом в тот момент, когда игла выполняет пра­вый укол и находится в крайнем нижнем положе­нии, носик петлителя 2 должен отстоять от иглы на 9                          .4,5 мм. При подъеме иглы 7 из крайнего нижне­го положения на 1,5... 2 мм носик петлителя 2 дол­жен быть выше ушка иглы на 1,8...2 мм.

Зазор между иглой 1 и носиком петлителя 2, который должен быть равен 0,1 ...0,2 мм, регули­руется перемещением петлителя 2 вдоль оси вала 13 после ослабления двух винтов 20.

Длина нитки, подаваемой нитеподатчиком 4 (см. рис. 4.43) игле 1 (см. рис. 4.44) и петлителю 2, регу­лируется перемещением вдоль платформы маши­ны рычага 15 (см. рис. 4.43) после ослабления при­жимного винта 3 (см. рис. 4.44). Если перемещать его от работающего, то длина подаваемой нитки увеличивается.

Ре1улировки в механизме отводчика петель. Свое­временность движения отводчика 4 устанавлива­ется поворотом главного вала или эксцентрика 6 после ослабления двух винтов 5. Следует добиться того, чтобы в момент прокола иглой 1 материала отводчик 4 подставлял на линию ее движения пре­дыдущую петлю. Положение отводчика 4 в плос­кости его колебания относительно линии движе­ния иглы регулируется поворотом вала 16 после ослабления стягивающего винта 15 коромысла 14.

Положение отводчика 4 относительно линии движения иглы 1 регулируется перемещением вала 16, втулки 17и петлителя 2 после ослабления винтов 15, 18.

Положение отражателя петли при правом уко­ле иглы регулируется его перемещением вдоль оси вала 13 после ослабления двух винтов 19 так, что­бы игла попадала в предыдущую петлю.

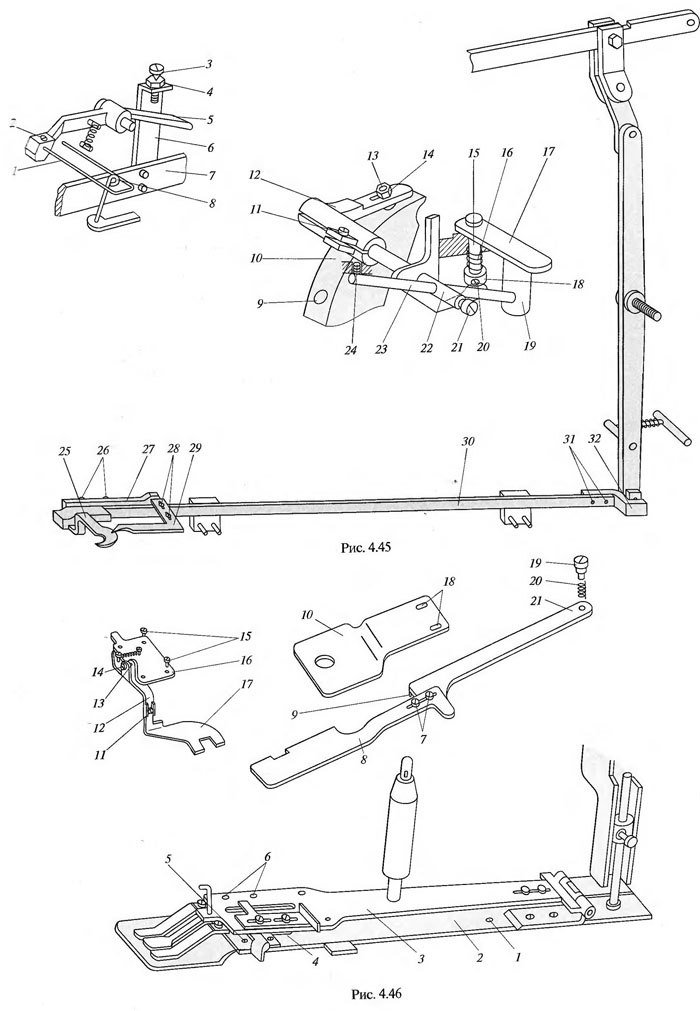

Регулировки в механизме обрезки нитки. Поло­жение обрезателя 29 (рис. 4.45) и ширителя 25 петли относительно петли на петлителе регулиру­ется перемещением штанги 30 вдоль ее оси отно­сительно направляющего паза 32 после ослабле­ния двух прижимных винтов 31.

Положение обрезателя 29 относительно петли в продольном направлении регулируется переме­щением держателя 27 вдоль оси штанги 30 после ослабления двух прижимных винтов 26.

Положение обрезателя 29 относительно петли в поперечном направлении регулируется переме­щением обрезателя 29 относительно его держате­ля после ослабления двух прижимных винтов 28.

Положение ширителя 25 относительно обреза - геля 29регулируется его смещением поперек штан­ги 30 после ослабления прижимного винта 3 (см. рис. 4.44).

Длина отрезанной нитки регулируется винтом 3 (см. рис. 4.45) после ослабления гайки 4. Если винт 3 завинчивать в стойку 6 рычага 7, то рычаг 5 и ните- 'чтягивательная скоба 7 повернутся на больший угол при выключении машины и на игле будет созда­ваться излишек нитки, необходимый для образова­ния первого стежка при включении полуавтомата.

Положение нитеоттягивательной скобы 7 от­носительно нитенаправителя 8 регулируется его перемещением относительно рычага 5 после ос­лабления винта 2.

Усилие зажима нитки перед ее обрезкой регу­лируется вертикальным перемещением установоч­ного кольца 7<? после ослабления винтов 20 вдоль стержня 15. Если установочное кольцо 18 подни­мать, то пружина 16, сжимаясь, увеличит давление пластины 7 7 на нитку.

Своевременность зажима нитки устанавливается перемещением винтового пальца 13 после ослаб­ления гайки 14. Если винтовой палец 4 переме­шать от работающего, то выступ 9 копира 10 рань­ше повернет коромысло 12 и прижим 19 зажмет нитку.

Положение прижима 19 по высоте можно ре­гулировать винтом 24. Если его завинчивать, то прижим 19 будет подниматься.

Положение прижима 19 относительно центра пластины 17 регулируется осевым перемещением стержня 23 внутри вала 22 после ослабления вин­та 21.

Положение головки винтового пальца 13 отно­сительно линии движения выступа Урегулируется осевым перемещением коромысла 12 после ослаб­ления стягивающего винта 11.

Ре1улировка и установка приспособлений. Что­бы пришить пуговицу с ножкой, к пуговицедер- жателю 3 (рис. 4.46) через отверстия 6 двумя вин­тами 15 прикрепляется опора 16. Положение выс­тупов отделяющей лапки 17 относительно лапок пуговицедержателя в направлении поперек плат­формы регулируется винтом 13 после ослабления гайки 14. При завинчивании винта 13 лапка 17бу­дет перемещаться влево от работающего.

Положение лапки 17 по высоте регулируется ее вертикальным смещением относительно рыча­га /2 после ослабления винта 11.

Если нужно пришить пуговицу с подпугови- цей, то к планке 2 двумя винтами 5через овальные прорези 18 прикрепляется держатель 10 подпуго- вицы.

Положение отверстий подпуговицы относитель­но отверстий пуговицы регулируется перемеще­нием держателя 10 вдоль планки 2 после ослабле­ния винтов 5.

При пришивании пуговицы потайными стеж­ками через отверстие 7 к планке 2 прикрепляется рычаг 21 с помощью винта 19 и пружины 20. При вводе пластины 8 вместе с подогнутым матери­алом под прижимные лапки стержень 9 должен войти в паз 4.

Положение паза пластины 8 относительно ла­пок и линии движения иглы регулируется про­дольным перемещением пластины 8 после ослаб­ления винтов 7.
