4.3. Полуавтомат 25-1 кл. ЗЛО «Завод Промшвеймаш»















Регулировки в механизме иглы. Положение иглы 15 ( рис. 4.16) по высоте относительно носика чел­нока регулируется вертикальным перемещением агловодителя 16 в рамке 11 после ослабления упор­исто винта 14 в поводке 15. Для выполнения дан­ной регулировки поворотом главного вала 1 иглу 15 устанавливают в крайнее нижнее положение и через окно, обращенное к стойке рукава машины, ослабляют винт 14. Для свободного движения ры­чага нитепритягивателя вверх и для предотвраще­на его удара о верхнюю полку рамки 11 нужно

отрегулировать положение рамки 11 по высоте. Для этого ослабляют контргайку 8 и упорный винт 17 и с помощью центрового пальца 19 и центрового винта 7 перемещают рамку 11 по вертикали. При выполнении данной регулировки необходимо до­биться того, чтобы при крайнем нижнем положе­нии нижней головки шатуна 13 между ней и верх­ней плоскостью нижней полки рамки 11 оставал­ся зазор 0,3...0,4 мм.

Ширина кромок петли регулируется винтом 23 после ослабления стягивающего винта 25, кото­рый завинчен в вертикальное плечо рычага 26, предназначенное для перевода иглы 18 на изго­товление закрепок. При завинчивании винта 23 рычаг 24 регулирования ширины кромок будет поворачиваться по часовой стрелке и дуга, по ко­торой колеблется правая головка звена 3, изменит свое положение: увеличится расстояние между крайними точками головки звена 3, отчего увели­чится и ширина кромок петли.

Расстояние между кромками петли регулиру­ется поворотом кулачка 6 после ослабления его зажима 5. Если участок кулачка 6 с эксцентричес­кой поверхностью повернуть в направлении к ра­ботающему и закрепить кулачок 6 в этом положе­нии, то рычаг 27 будет поворачиваться на мень­ший угол и расстояние между кромками умень­шится.

Длина закрепок регулируется винтом 20 после ослабления контргайки 21. Если винт 20 завинчи­вать, то рычаг 26 будет поворачиваться по часовой

стрелке и его ролик 28 будет отходить от обода кулачка 29. Следовательно, рычаг 26 будет повора­чиваться на меньший угол и длина закрепок в петле уменьшится. Затем винтом 23 нужно отрегу­лировать длину закрепок, сделав ее равной шири­не кромок.

Все три описанные регулировки связаны меж­ду собой. Поэтому при их выполнении нужно при­держиваться определенной последовательности.

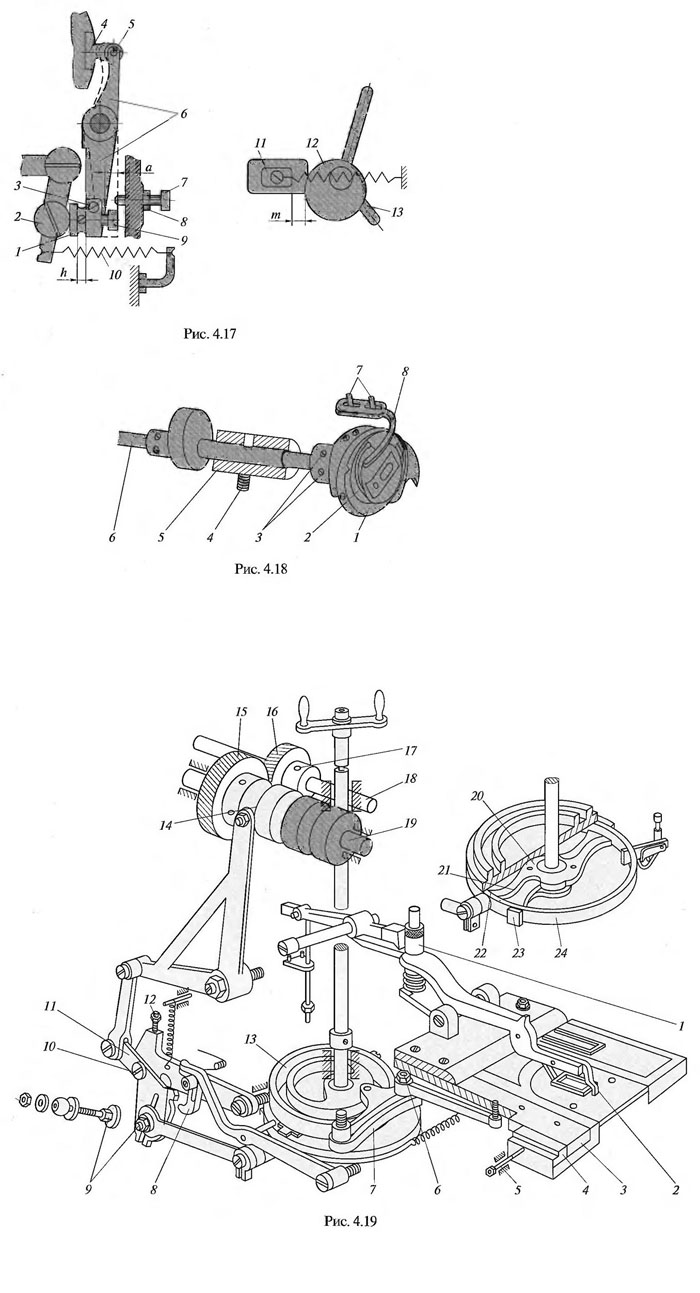

Сначала нужно отрегулировать отклонение а рычага 6 (рис. 4.17), переводящего иглу на выпол­нение закрепки. Для этого рукоятку 2 (см. рис. 4.16) распределительного вала 30 поворачивают в по­ложение, соответствующее изготовлению задней закрепки, при котором ролик 5 (см. рис. 4.17) ры­чага 6 находится на выступе кулачка 4 закрепок. Винт 7 после ослабления контргайки 8 заворачи­вают до упора в стенку рычага 6 и поворачивают его против часовой стрелки на число оборотов, за­висящее от нужной ширины петли (табл. 4.2).

При этом осевое перемещение винта 7 будет равно 4,4...5,2 мм (шаг винта 0,8 мм). Винт 7за­крепляют в нужном положении контргайкой 8. Шарнир 2 прижат пружиной 10 к пластинчатой пружине 7 и винту 9. При установке винта 9 его поворачивают до тех пор, пока не исчезнет зазор h между пластинчатой пружиной 1 и внутренней стенкой рычага 6. Затем винт 9 поворачивают по часовой стрелке на один-два оборота в зависимо­сти от требуемой ширины кромки петли. При этом осевое перемещение винта 9 и зазор h составят в сумме 0,8... 1,6 мм. В этом положении винт 9стя­гивают винтом 3.

При регулировке положения кулачка 12 рас­пределительный вал нужно установить в положе­ние, при котором изготавливается левая кромка петли. После этого зажим 13 ослабляют и повора­чивают кулачок 12 до тех пор, пока расстояние т между стенкой рычага 11, предназначенного для перевода иглы на изготовление закрепки, и кулач­ком 12 не станет равным 3,7...4,5 мм.

Положение петли относительно линии движе­ния ножа, прорубающего вход в петлю, регулиру­ется изменением длины тяги 4 (см. рис. 4.16) пос­ле ослабления прижимного винта 9. Если нож дол­жен прорубать правую кромку петли, то длину тяги 4 следует уменьшить и переместить всю петлю вправо от работающего.

Своевременность горизонтальных отклонений иглы обеспечивается поворотом кулачка 33 на про­межуточном валу 32 после ослабления двух упор­ных винтов 34 или поворотом главного вала 1. При выполнении регулировки необходимо добиться того, чтобы игла отклонялась над материалом в тот момент, когда она находится в крайнем верх­нем положении.

Если возникает необходимость увеличения чис­ла проколов при изготовлении закрепок, то на ку­лачке 29 заменяют два выступа 31. При замене









Таблица 4.2 Зависимость числа поворотов винта от ширины петли

Ширина, мм

Винт 7

Винт 9

Зазор в

кромки

всей

петли

Размер о, мм

Число

поворо­

тов

Зазор к, мм

Число

поворо­

тов

эксцен­

трике

12

1,25

3,5

0

0

3,7

4,3

5,5

1,5

4

0,8

1

4,1

4,7

6

1,75

4,5

1,6

2

4,5

5

6,5

выступов 31 необходимо использовать новый ку­лачок, обеспечивающий новый контакт рычага 26 с роликом 28.

Регулировки в механизме 11итепритягивате, iя. Ход

ушка нитепритягивателя регулируется поворотом пальца 12 в кривошипе 22 после ослабления двух упорных винтов 10. Чем ближе внешнее плечо паль­ца 12 к центру главного вала 1, тем меньше будет ход ушка нитепритягивателя. Ход ушка должен быть

9                          .70       мм.

Регулировки в механизме челнока. Своевремен­ность подхода носика челнока 1 (рис. 4.18) к игле устанавливается поворотом челнока 1 на челноч­ном валу 6 после ослабления двух упорных винтов 3. При правом положении иглы в момент ее подъ­ема из крайнего нижнего положения на 2 мм но­сик челнока 1 должен быть выше ушка иглы на

6,                        .           1,5 мм.

Зазор между носиком челнока 1 и иглой, кото­рый должен быть равен 0,05... 0,1 мм, регулируется осевым смещением челнока 1 вдоль челночного вала 6 после ослабления двух винтов 3. После вы­полнения регулировки следует устранить зазор между торцом втулки 5 и ступицей челнока /, для чего ослабляют упорный винт 4 и перемещают втулку вдоль оси челночного вала 6.

Зазор между пальцем установочной пластины 8 и задней стенкой паза шпуледержателя 2, который должен быть равен 0,5...0,6 мм, регулируется осе­вым смещением установочной пластины 8 после ослабления двух прижимных винтов 7.

Регулировки в механизме перемещения матери­ала. Длина петли регулируется перемещением вин­товой шпильки 6 (рис. 4.19) по прорези рычага 7 регулятора длины петли после ослабления гайки. Если винтовую шпильку 6 перемещать влево, к точке опоры рычага 7, то длина петли будет умень­шаться.

Частота стежков в петле при обметывании кро­мок регулируется перемещением винтовой шпиль­ки 9 по прорези рычага 11 регулятора частоты стеж­ков в петле после ослабления гайки. Если винто­вую шпильку 9 перемещать вверх, ближе к опоре рычага //, т. е. к винту 10, частота стежков в петле будет меньше. Своевременность перемещения ма­териала обеспечивается поворотом промежуточ­ного вала 19 вместе с зубчатым колесом 15. Перед выполнением регулировки ослабляют упорный и



установочный винты /7 зубчато го колеса 16 и, пе­ремещая его вдоль оси главного вала 18, выводят из зацепления с зубчатым колесом 15. Затем по­воротом рабочего шкива устанавливают иглу в крайнее нижнее положение (палец кривошипа должен находиться в крайнем нижнем положении). Далее поворачивают зубчатое колесо 15 так, что­бы ролик 14 отошел от своего крайнего левого по­ложения на 1,2... 1,5 мм.

В заключение необходимо отрегулировать сво­евременность горизонтальных перемещений иглы. Давление лапки 2 на материал регулируется вин­том 1 в результате деформации пружины. При за­винчивании винта 1 давление лапки 2 увеличива­ется.

Положение защелки 8 относительно паза ры­чага 11 регулируется винтом 12 после ослабления его контргайки. При отвинчивании винта 12 на олин-два оборота зуб защелки 8 не будет входить в паз рычага 11 ж замедления перемещения мате­риала происходить не будет. Следует помнить, что чрезмерное завинчивание винта 12 может вызвать заклинивание звеньев механизма.

Давление винтов 22 на пластинчатые пружи­ны 21 колодочек 23 регулируется вращением этих винтов. Если их завинчивать в рычаг 20, то давле­ние на колодочки 23 увеличится. Такая регули­ровка нужна для того, чтобы обеспечивалось плав­ное проскальзывание колодочек 23 по ободу ко­пира 13. Зазор между пластиной 3 и клином 4 ре­гулируется винтами 5 после ослабления контргаек. Необходимо достичь того, чтобы пластина 3 пере­мещалась в своем пазу свободно и без поперечно­го люфта.

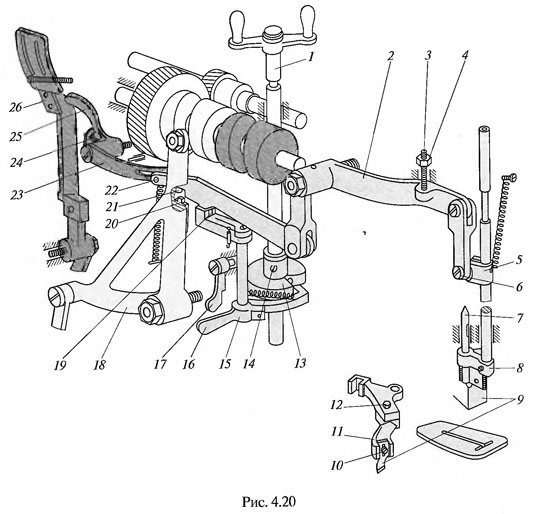

Регулировки в механизме ножа. Высота ножа 9 (рис. 4.20) над игольной пластиной регулируется его вертикальным перемещением в пазу держате­ля 8 после ослабления винта 10. Данную регули­ровку можно выполнить и вертикальным переме­щением стержня 7 после ослабления стягивающе­го шарнирного винта 6 в поводке 5. Нужно до­биться того, чтобы нож своей режущей кромкой опускался ниже верхнего уровня игольной плас­тины на 1...2 мм, выполняя ровную прорезь по всей длине петли.

Положение впадины 21 относительно пальца 20 рычага 18 регулируется винтом 3 после ослаб­ления контргайки 4. Если винт 3 завинчивать, то рычаг 2, поворачиваясь по часовой стрелке, пере­местит тягу 22 и ее впадину 21 от работающего. Нож 9 при этом опустится.

Своевременность включения ножа 9 (он дол­жен включаться в начале изготовления передней закрепки) обеспечивается поворотом кулачка 13 на валу 1 после ослабления двух упорных винтов 14.

Положение выступа тяги 22 относительно кли­новой площадки выключателя 19 регулируется поворотом рычага 25 относительно передней бо­ковой поверхности отводки 26 после ослабления

стягивающего болта 24. При выключенной маши­не выступ тяги 22 с помощью рычагов 23, 25 дол­жен быть поднят над клиновой площадкой вы­ключателя 19 на 1 мм. Если не оставить этого зазо­ра, то при включении машины нож 9 может по­вредить обрезатели верхней нитки.

Положение ножа 9 относительно прорези в игольной пластине регулируется перемещением опоры 11 относительно держателя 8 вдоль пласти­ны механизма перемещения материала после ос­лабления болта 12. Чтобы изготовить петлю без прорубания входа, рычаг /7поворачивают вверх. В этом случае рычаг 15 под действием кулачка 13 повернуться не сможет, соответственно нож 9 не прорубит входа в петлю.

При поломке иглы или обрыве нитки работаю­щий должен нажать на рукоятку 16 рычага 15 и удерживать ее до момента выключения машины, чтобы нож не прорубал вход в петлю.

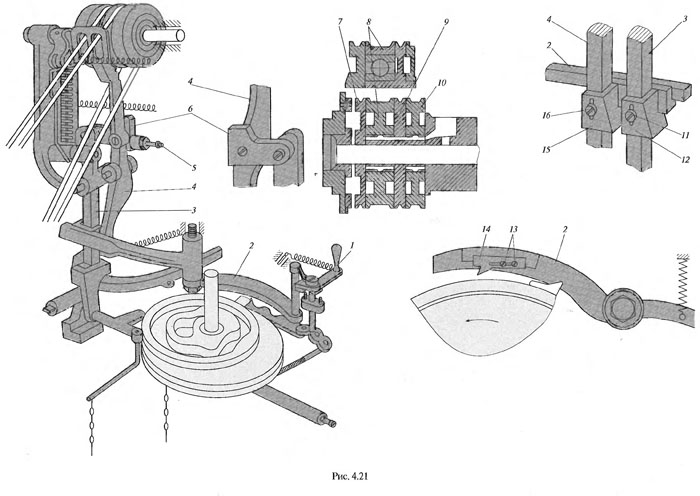

Регулировки в механизме автоматического вы­ключателя. Положение отводки рычага 4 (рис. 4.21) относительно канавок холостых шкивов 8, 10 ре­гулируется винтом 5 после ослабления его контр­гайки. Если винт 5 вывинчивать, то ремни с помо­щью отводки будут перемещаться в направлении от работающего.

Положение левого ремня относительно канав­ки быстроходного шкива /регулируется вертикаль­ным перемещением клинового кулачка 12 вдоль рычага 3 после ослабления прижимного винта 11. Если кулачок 12 поднимать, то рычаг 3 будет по­ворачиваться против часовой стрелки и отводка рычага 4 переместит ремень от работающего.

Положение правого ремня относительно канав­ки тихоходного шкива 9 регулируется вертикаль­ным перемещением клинового кулачка 15 вдоль рычага 4 после ослабления прижимного винта 16. Если кулачок 15 опускать, то рычаг 4 будет пово­рачиваться по часовой стрелке в пределах оваль­ной прорези звена 6 и отводка переместит ремень к работающему. Своевременность выключения машины обеспечивается перемещением кулачка 14 вдоль плеча рычага 2 после ослабления двух при­жимных винтов 13. Если кулачок 14 перемещать от работающего, то машина выключится раньше.

При поломке иглы или обрыве ниток машину можно выключить, повернув рукоятку 1 два раза по часовой стрелке. При первом повороте машина переключится на замедленную частоту вращения главного вала, при втором выключится.

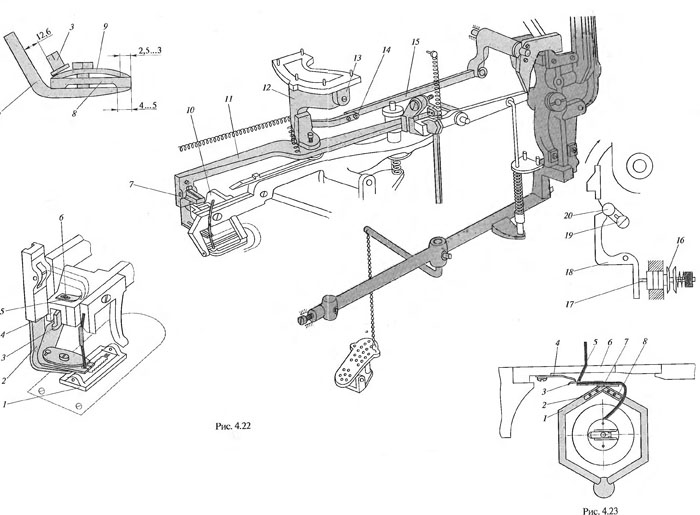

Регулировка обрезателей верхней нитки. Для устойчивой работы обрезателей верхней нитки перед их установкой нужно убедиться в том, что режущие грани подвижного ножа 8 (рис. 4.22) и неподвижного ножа 2 на длине 4... 5 мм соприка­саются без зазора. Кроме того, прижимная пружи­на 9 должна без зазора соприкасаться с подвиж­ным ножом 8на длине 2,5...3 мм, что обеспечит удерживание конца обрезанной нитки. Все эти ус­ ловия можно выполнить, заточив ножи 2, 8 и при­жимную пружину 9.

Далее выполняют регулировку положения экс­центрического пальца 3 относительно вертикальной стойки неподвижного ножа 2. Между пальцем 3 и стойкой неподвижного ножа 2 должно быть рассто­яние 12,6 мм. Положение ножей 2, 8 в собранном виде регулируют по высоте так, чтобы неподвиж­ный нож 2 при движении вправо от работающего не касался левой перемычки прижимной лапки 1.

Положение ножей 2, 8 относительно линии движения иглы регулируется изменением длины тяги 15 после ослабления двух прижимных винтов 14. Если длину тяги 15 увеличивать, то ножи бу­дут перемещаться к работающему. Степень рас­крывания ножей 2, 8 регулируется перемещением подвески 12 поперек платформы с помощью цен­тровых винтов 13.

Если ножи при обрезке нитки закрываются не полностью, подвеску 12 перемещают вправо, а при слишком плотном закрывании ножей — влево.

Положение ножей 2, 8 после обрезки нитки посередине левой кромки петли регулируется пе­ремещением пластины 5 поперек оси рычага пос­ле ослабления прижимного винта 6. Следует про­следить за тем, чтобы в процессе работы защелка 7 захватывала пластину 5.

Зазор между эксцентрическим пал ьцем 3 и ле­вой стенкой паза 4, который должен быть равен

0,2... 0,3 мм, в момент соприкосновения рычага 11 с кулачковой поверхностью 10 регулируется по­воротом пальца.

Для нормальной работы механизма обрезки верхней нитки нужно, чтобы при выключении по­луавтомата (в конце цикла) нижний регулятор 16 натяжения верхней нитки был выключен. При этом кулачок 20, закрепленный на диске закре­пок винтом 19 и гайкой (снизу), должен отжи­мать рычаг 18, который в свою очередь отожмет шпильку 17 регулятора 16 и освободит нитку от натяжения.





Регулировка обрезателя нижней нитки. Длина нитки 5 (рис. 4.23), вытягиваемой из шпульного колпачка, регулируется перемещением оттягивате- ля 7 после ослабления винтов 2 по наклонной по­верхности рычага 1.

Положение лезвия ножа 3 относительно непод­вижного ножа 4 регулируется перемещением ножа 3 в пределах его овальных прорезей после ослабле­ния винтов 8; необходимо, чтобы в момент обрез­ки нитки лезвие подвижного ножа 3 перекрывало лезвие неподвижного ножа 4 на 1...2 мм.

Свободный конец нижней нитки должен вы­ступать над игольной пластиной 6 на 6... 7 мм. Если длина свободного конца окажется меньше, то верх­няя нитка при пуске машины не будет перепле­таться с нижней ниткой и не будут образовывать­ся стежки.
