ГЛАВА 4 ШВЕЙНЫЕ МАШИНЫ ПОЛУАВТОМАТИЧЕСКОГО ДЕЙСТВИЯ

4.1. Полуавтомат 570 кл. ЗАО «Завод Промшвеймаш»

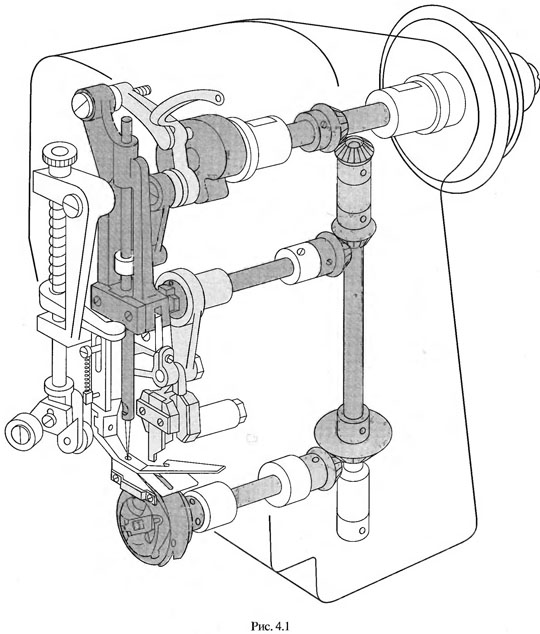

Полуавтомат 570 кл. (рис. 4.1) предназначен для обтачивания деталей сложной конфигурации муж­ского костюма строчкой двухниточного челноч­ного стежка.

Стачивание деталей и их удаление из зоны об­работки осуществляются автоматически. Детали закладываются в съемную двухпозиционную кас­сету по ходу работы полуавтомата. После стачива­ния они остаются соединенными в цепочку, ко­торую затем разрезают.

Рабочие органы полуавтомата: игла, совершаю­щая возвратно-поступательные движения в вер­тикальной плоскости и качательные движения в направлении подачи; нитепритягиватель шарнир­ного типа; ротационный челнок с горизонталь­ной осью врашения; двухпозиционная кассета для подачи материала, совершающая непрерывные дви­жения в одном направлении (без закрепок); ро­лик для прижима материала; верхний подвижной и нижний неподвижный ножи, осуществляющие обрезку края материала.

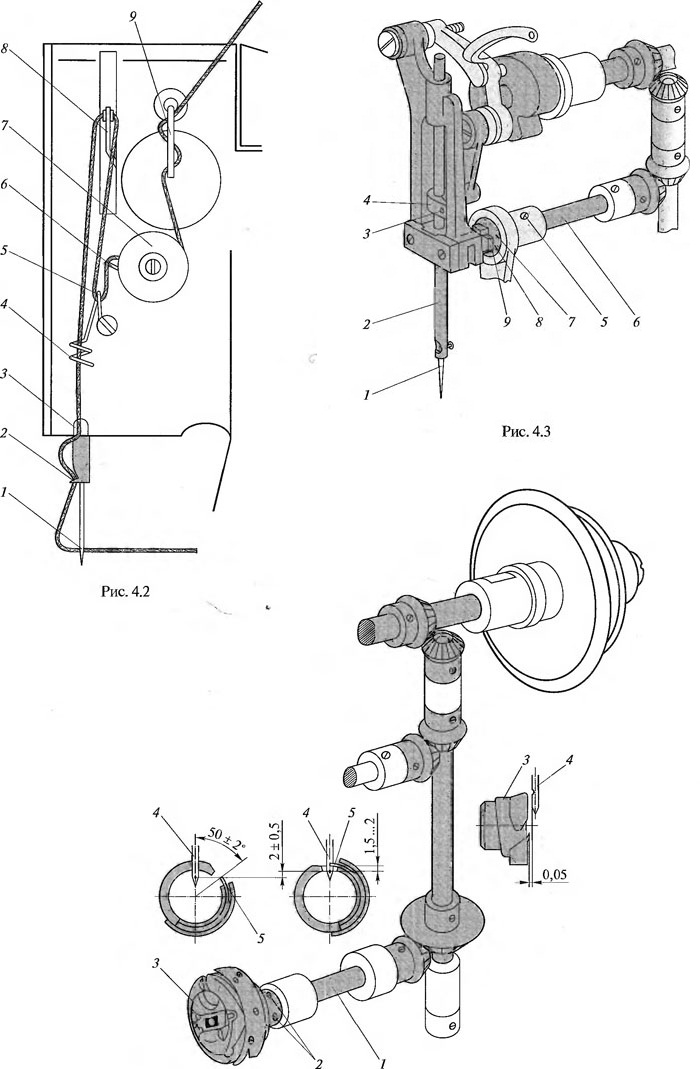

Заправка верхних и нижних ниток. Для заправ­ки верхней нитки (рис. 4.2) поворачивают махо­вик так, чтобы рычаг нитепритягивателя бьш в крайнем верхнем положении. Нитку с бобины, на­детой на шпульную стойку, проводят к игле в та­кой последовательности: в отверстия нитенапра- вителя 9 на рукаве машины, начиная с верхнего; вниз через регулятор натяжения между шайбами 7 справа налево; вверх через нитепритягивательную пружину 6; вниз под проволочный нитенаправи- тель 5; вверх справа налево через ушко рычага ни­тепритягивателя 8\ вниз по нитенаправителю 4\ вниз по канавке 3\ через нитенаправитель на иг- ловодителе 2; слева направо через ушко иглы 1.

Иглу вставляют в игловодитель коротким же­лобком в сторону основания головки (направо, к челноку).

Нижнюю нитку заправляют так же, как и в ма­шине 1022-М кл.

Регулировки в механизме иглы. Положение иглы 1 (рис. 4.3) по высоте относительно носика челнока регулируют вертикальным перемещением игловодителя 2 после ослабления стягивающе­го винта 3 в поводке 4.

Величину отклонения иглы вдоль линии строч­ки регулируют перемещением ползуна 8 в пазу кор­пуса 9 после ослабления прижимного винта. При перемещении ползуна 8 меняется эксцентриситет между его пальцем и центром верхнего вала 6.

Чем больше будет эксцентриситет, тем на боль­шую величину начнет перемещаться игла 1 вдоль линии строчки.

Своевременность отклонении иглы 1 вдоль ли­нии строчки устанавливают поворотом эксцент­рика на верхнем валу 6 после ослабления двух упор­ных винтов 5. Игла 1 должна отклоняться внизу и транспортировать материал влево от работающего.

Регулировки в механизме челнока. Для обес­печения захвата петли-напуска носиком 5 (рис. 4.4) челнока 3 и исключения возможности пропусков стежков челнок 3 по отношению к игле 4 должен быть установлен так, чтобы в крайнем нижнем положении иглы его носик был расположен под углом 50° к вертикальной оси иглы.

В момент захвата петли, когда игла 4 поднимет­ся из крайнего нижнего положения приблизитель­но на 2 мм, середина ее ушка должна не доходить до острия носика 5челнока 3на 1,5...2 мм. Носик челнока 3 в это время находится на оси иглы 4.

Регулировка производится поворотом челнока 3 на челночном валу 1 после ослабления двух вин­тов 2.

Кроме того, носик челнока в момент захвата петли должен проходить сбоку от иглы с наимень­шим зазором (0,05...0,1 мм), что достигается соот­ветствующей установкой челнока на валу в осе­вом направлении. После окончания регулировки все винты должны быть надежно завернуты.

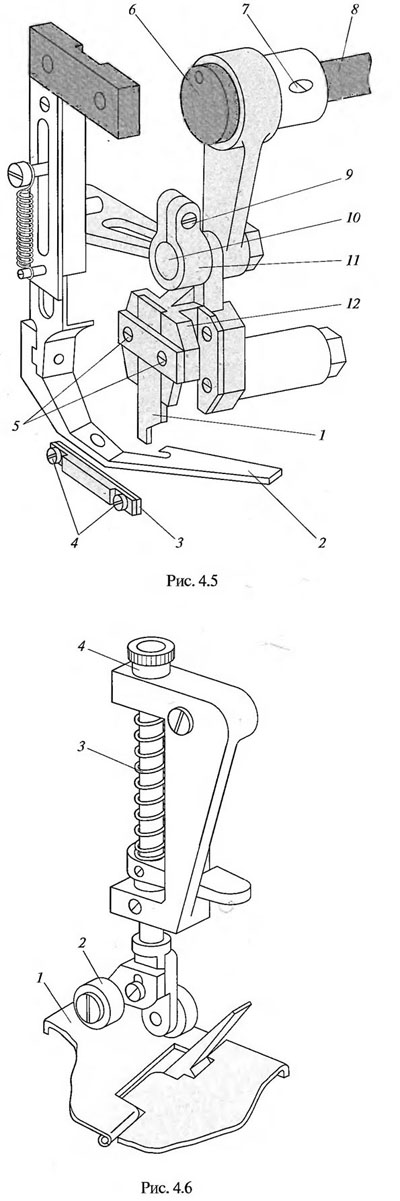

Регулировки в механизме ножей. Положение подвижного ножа 1 (рис. 4.5) по высоте относи­тельно режущей грани неподвижного ножа 3 ре­гулируется его вертикальным перемещением пос­ле ослабления двух винтов 5. При выполнении дан­ной регулировки нож 1 поворотом махового коле­са устанавливают в крайнее нижнее положение.

Его режущая грань должна опускаться ниже ре­жущей грани ножа 3 на 1... 1,5 мм. Чтобы снять подвижной нож 7 для его заточки, ослабляют вин­ты 5. Нож 7 вынимают из паза держателя 12. Не­подвижный нож 3 снимают после ослабления двух винтов 4.

Положение подвижного ножа 7 по горизонтали относительно паза в лапке 2 регулируют поворотом вала 10 после ослабления винта 9 коромысла 77.

Своевременность вертикальных перемещений подвижного ножа 1 устанавливают поворотом на валу 8 эксцентрика 6 после ослабления винтов 7. Разрезание материала должно начинаться в мо­мент его прокола иглой.

Регулировки в механизме прижимных роликов.

Давление ролика 2 (рис. 4.6) на кассету 1 регули­руют полым винтом 4, сжимающим спиральную пружину 3. При завинчивании винта 4 спиральная пружина 3 получает дополнительное сжатие и дав­ление ролика 2 на материал увеличивается. При вывинчивании сжатие пружины 3 и давление ро­лика 2 уменьшаются.

Для нормальной работы давление ролика 2 на материал должно быть таким, чтобы обеспечить равномерное перемещение кассеты 1 и надежное удерживание в ней заготовки. Слишком сильное прижатие кассеты / к материалу утяжеляет ход полуавтомата.
