3.6. Машина 285 кл. ЗАО «Завод Промшвеймаш»

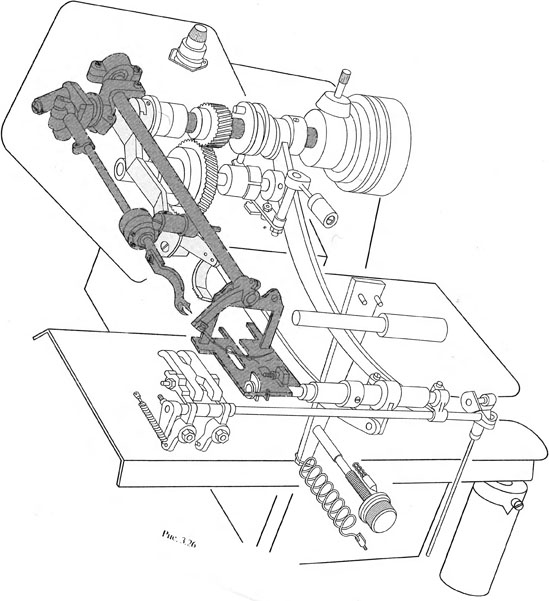

Машина 285 кл. (рис. 3.26) предназначена для выполнения операций при изготовлении изделий из тонких материалов однониточным потайным цепным стежком.

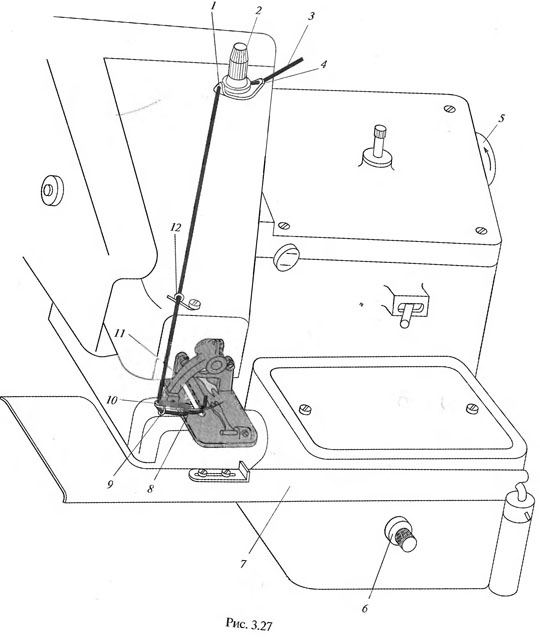

Заправка игольной нитки. Нитку 3 (рис. 3.27) с бобины или катушки сверху вводят в нитенаправ­ляющее отверстие 4, по часовой стрелке проводят между шайбами регулятора натяжения 2, вперед через нитенаправительное отверстие 1 и вводят в петлю проволочного нитенаправителя 12. Пово­ротом махового колеса 5 игловодитель 11 перево­дят в крайнее левое положение, нитку сверху вниз вводят в нитенаправительное отверстие 10, затем в проволочный нитенаправитель 9 и снизу вверх — в ушко иглы 8.

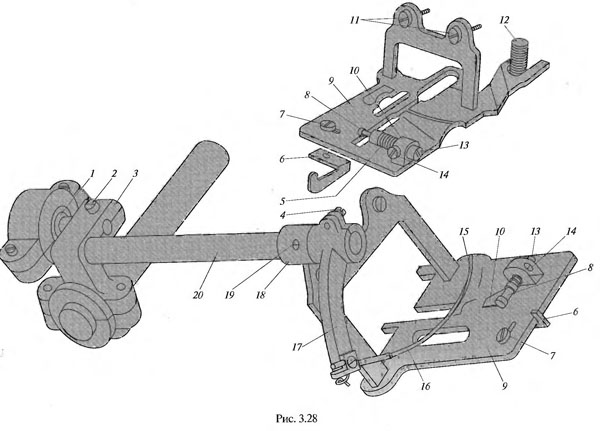

Регулировки в механизме иглы. Ход иглы регулируется поворотом шарового пальца 1 (рис. 3.28) при ослаблении винта 2,‘в результате чего увеличивается или уменьшается плечо ко­ромысла 3.

Игла 16 при своем колебательном движении должна скользить в канавке 15 игольной пласти­ны 9, никогда не выходя из этой канавки.

При крайнем левом положении иглы 16 лезвие не должно выходить за пределы игольной пласти­ны, но в то же время ушко иглы должно быть пол­ностью открыто, чтобы в него можно было легко заправить нитку.

Регулировку положения иглы 16 в канавке 15 игольной пластины 9 осуществляют небольшим смещением игловодителя 7 7 вместе с иглой вдоль вала 20, на конце которого он закреплен, для чего предварительно ослабляют стяжной винт 4.

Втулку 18, к торцу которой прилегает иглово­дитель 17, легкими ударами молотка передвигают в соответствующую сторону, предварительно ос­лабив отверткой стопорный винт 19.

Игольную пластину 9 можно несколько сме­щать по высоте, так каквинты 11, крепящие плас­тину к корпусу машины, входят в отверстие плас­тины с некоторым зазором; для смещения иголь­ной пластины по горизонтали (вперед и назад) ослабляют винт 12, которым хвостовая часть плас­тины прикрепляется к корпусу машины.

Усилие нажима пружины 5 на тормозную пла­стину 10 регулируют завинчиванием или вывин­чиванием ее винта 14.

Изменение положения пластины 10 (смешение вдоль прорези и изменение угла наклона) регули­руют поворотом регулировочного пальца 8 с по­мощью винта 13.

Положение направляющей линейки 6 меняют ее смещением вдоль паза в игольной пластине при ослабленном винте 7.

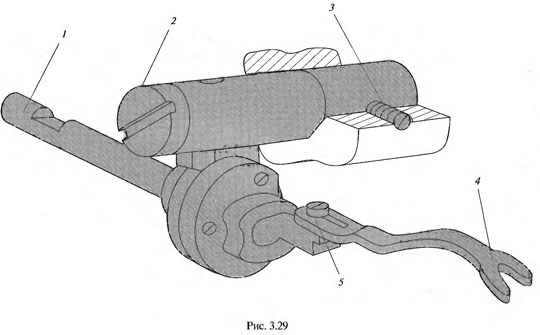

Регулировки в механизме петлителя. Положе­ние петлителя 4 (рис. 3:29) относительно иглы регулируют его перемещением вдоль стержня 1 после ослабления винта 5.

Угол наклона петлителя относительно иглы регулируется поворотом стержня 1.

Регулировка положения петлителя 4 по высоте осуществляется соответствующим поворотом вкла­дыша 2, для чего последний на своем заднем кон­це сфрезерован под ключ. Петлитель крепится сво­ей лапкой к стержню 1 с помощью винта 5. Про­дольная форма отверстия под винт дает возмож­ность переставлять петлитель в направлении стерж­ня для обео ючения своевременного подхода рож­ков петлителя к петле, образованной на ушке иглы.

Перемещение петлителя 4 в горизонтальном направлении регулируется перемещением вклады­ша 2 вдоль его оси после ослабления винта 3.

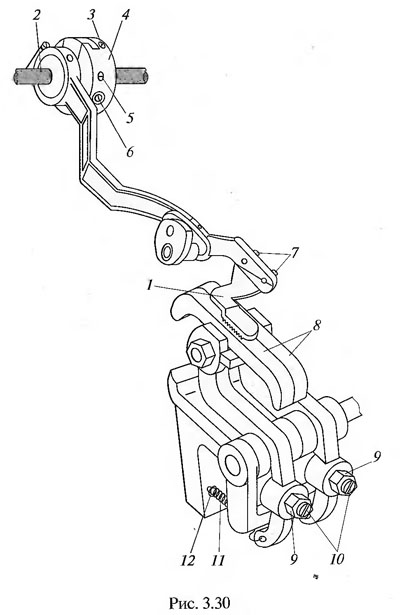

Регулировки в механизме перемещения мате­риала. Величину перемещения рейки 1 (рис. 3.30) для обеспечения необходимой длины стежка ре­гулируют завинчиванием или ввинчиванием вин­та 3 эксцентриковой муфты 4 при ослабленном винте 6: при завинчивании винта 3 длина стежка уменьшается, при завинчивании — увеличивается.

Высоту опускания рейки 1 относительно иголь­ной пластины ре[улируют при ослаблении винтов 7.

Время перемещения материала (период дей­ствия рейки 1 на материал) меняют поворотом эксцентриковой муфты 4 на главном валу 2 при ослабленных стопорных винтах 5.

Давление лапок 8 на материал регулируют, ме­няя натяжение пружины 11 путем завинчивания или вывинчивания винтов 12.

Высота подъема лапок 8 регулируется винта­ми 10 с контргайками 9.





Регулировки в механизме выдавливателя мате­риала. Величина выдавливания материала над игольной пластиной регулируется винтом 6 (см. рис. 3.27): если его завинчивать, то мостик 7будет опускаться и материал будет выдавливаться на меньшую величину.

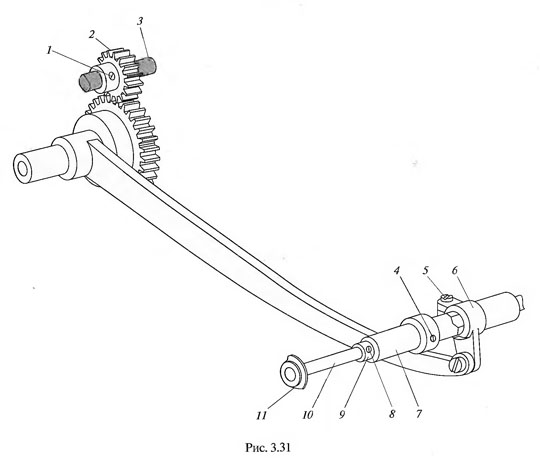

Время поворота выдавливателя 11 (рис. 3.31) регулируется поворотом махового колеса после ослабления винтов, крепящих его на главном валу 3.

Время подъема выдавливателя изменяют пово­ротом шестерни 2 после ослабления винтов 1.

Положение выдавливателя 11 в прорези иголь­ной пластины регулируют поворотом вала 10 пос­ле ослабления винта 5 коромысла 6. Если выдав­ливатель надо сместить влево или вправо от рабо­тающего, то дополнительно ослабляют винты 8 кольца 9 и вал 10 перемещают вдоль его оси.

Положение выдавливателя 11 по высоте регу­лируют поворотом экспентриковой втулки 7 пос­ле ослабления винта 4.
