2.6. Машина 1852 кл. ЗАО «Завод Промшвеймаш»

Машина 1852 кл. предназначена для стачивания платьевых, плащевых, костюмных материалов из на­туральных и смешанных волокон двумя параллель­ными строчками с челночным переплетением.

Машина создана на базе машины 852 (х5) кл. и отличается от нее тем, что в процессе работы одну из игл можно отключить. Кроме того, в машине 1852 кл. применен кулисно-стержневой нитепри- тягиватель.

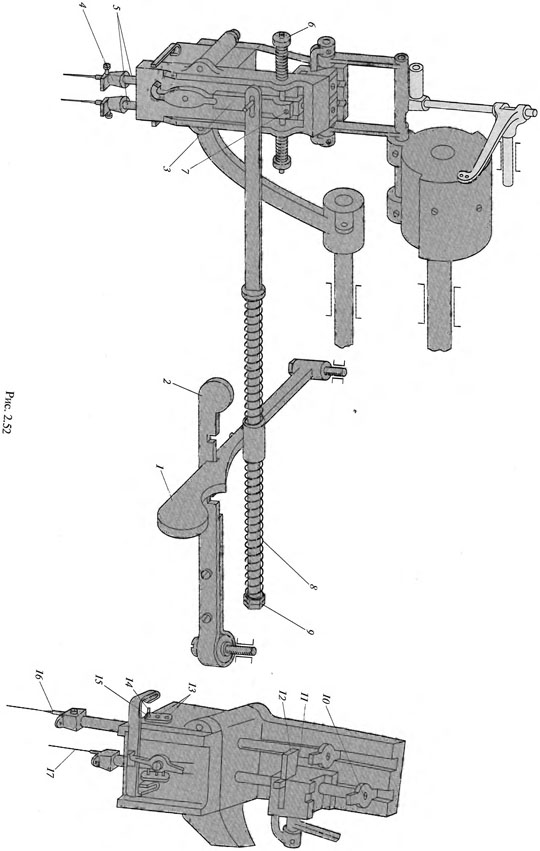

Чтобы отключить одну из игл, например пра­вую 77 (рис. 2.52), нажимают на рукоятку 7, отчего ее рычаг поворачивается против часовой стрелки; Игла 17 при крайнем верхнем положении отклю­чается. Чтобы включить две иглы, нажимают на рукоятку 2, и иглы 16, 17начинают работать.

Высоту установки игл 16, 11 относительно но­сиков челноков не регулируют, но при необходимости изменения этой высоты под иглодер­жатели 4 между торцами игловодителей 5 про­кладывают шайбы, предварительно ослабив вин­ты 10.

Положение пальцев пластины 12 относитель­но пазов /7 на игловодителях 5 регулируется пере­мещением переключателя 3 вдоль оси 6 после ос­лабления винта 7.

Положение штифтов 14 относительно отверстий на игловодителях 5 регулируется вертикальным перемещением направляющих 75 после ослабле­ния винтов 13.

Давление пружины 8 для обеспечения средне­го положения рычага рукоятки 7 (когда включены две иглы) регулируется гайками 9.

Отключение игл производится при понижен­ной частоте вращения — 200 мин^-1.
