Регулировки в механизме ножей для обрезки края материала.

Регулировки в механизме ножей производятся после установки игловодителя в крайнее верхнее положение (см. рис. 2.17).

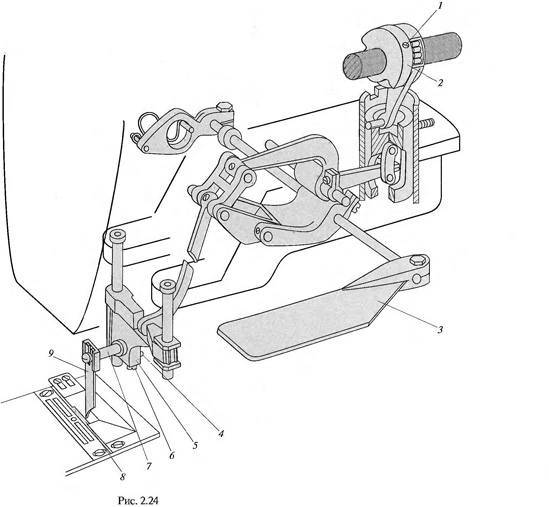

Своевременность движения верхнего ножа 9 (рис. 2.24) регулируется поворотом главного вала после ослабления винтов 1 эксцентрика 2. Разрезание материала должно начинаться с момента входа в него иглы.

Положение ножа 9 по отношению к оси иглы и прижим его к резательной пластине Урегулируется перемещением пальца 7 после ослабления винта 6.

При изменении расстояния от оси иглы до края обрезки материала заменяется резательная пластина 8.

Положение ножа 9 по вертикали регулируется после освобождения винта 4.

Для хорошей обрезки края материала необходимо, чтобы при соприкосновении ножа 9 с режущей кромкой резательной пластины 8 было обеспечено перекрытие кромки резательной пластины ножом на 0,8 мм с небольшим натягом. Для этого ослабляют винты 6 и 4 и перемешают нож 9 в державке 5.

Выключение ножа 9 производится поворотом рукоятки 3 против часовой стрелки до упора.

Регулировка положения ланки.

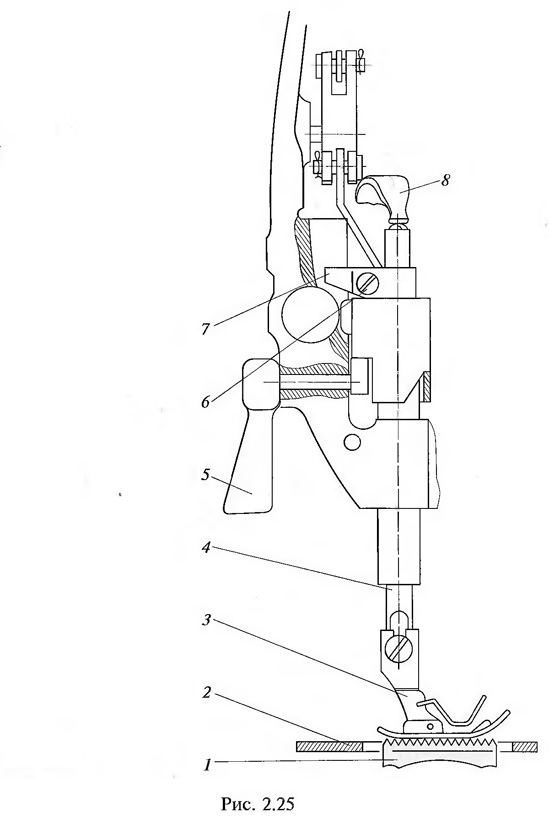

Для правильной установки лапки относительно иглы или установки высоты ее подъема нужно при опущенной ниже уровня игольной пластины 2 (рис. 2.25) рейке 1 опустить лапку 3 на игольную пластину, через монтажное отверстие во фронтовой крышке ослабить затяжку винта 6 и установить лапку 3 со штангой 4 так, чтобы игла проходила по центру между рожками лапки. При необходимости установки требуемой высоты лапки над игольной пластиной поворотом рычага 5 перемещают вверх или вниз скобу 7 по штанге 4, после чего заворачивают винт 6. Давление лапки 3 на материал регулируется пластинчатой пружиной 8.
