Регулировки в механизме обрезки ниток

2.1. Машины конструктивно-унифицированного ряда (КУР) 31 (131) кл. ОАО «Орша»

Регулировки в механизме обрезки ниток

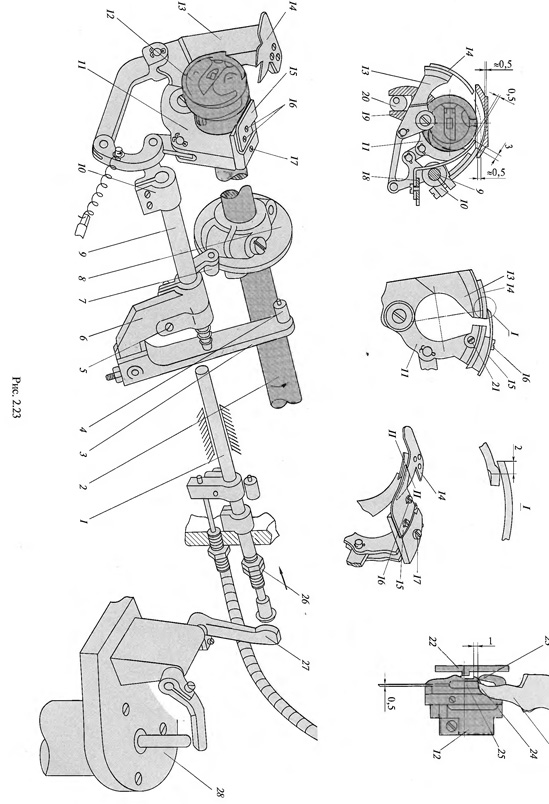

При включении магнита 28(рис. 2.23) шток 1 толкателем 27перемещается влево примерно на 5 мм. Крайнее левое положение штока 1 устанавливается гайками 26таким образом, чтобы между торцами роликов 4 и 7 и торцами кулачка 8 были зазоры 0,5 мм. При этом, перемещая вал 9, между его концом и рычагом 3 устанавливают зазор 0,2...0,3 мм, чтобы при упоре рычага 3 в вал 9 торец ролика 4 не касался торца кулачка 8.

Рычаг 6 на валу 9 поворачивается с помощью винта 5 таким образом, чтобы ролики 4 и 7 как можно плотнее прижались к соответствующим профилям кулачка 8, но чтобы не было заеданий при его повороте.

Расстояние между рычагами 13 и II в крайнем . правом положении должно быть 1,5 мм. Это расстояние устанавливается поворотом коромысла 10 на валу 9.

Режущие кромки ножей 14 и 15 должны перекрывать друг друга на 2 мм. Их положение регулируется перемещением ножа 15 после ослабления винтов 16.

Ножи должны касаться друг друга только в месте режущей кромки ножа 15 (линия II— II), в противном случае нитки не будут срезаться должным образом. Натяг ножа 15 относительно ножа 14 регулируется винтом 17 и фиксируется винтом 21.

Зазор между челноком 12 и ножом 14 (он должен быть равным —0,5 мм) устанавливается поворотом кривошипа 19 с помощью эксцентрика 20. При этом нитка должна свободно проходить между ножами и механизмом перемещения материала, а также между ножами и игольной пластиной.

Отражатель 18должен устанавливаться на 3 мм выше режущей кромки ножа 15 и на расстоянии 0,5 мм от челнока 12.

Время входа носика 24 ножа 14 в петлю регулируется поворотом кулачка 8 на валу 2 таким образом, чтобы носик 24 ножа после включения механизма обрезки при своем движении совмещался с рожком нитеотводящей пластины 23 челнока 12 на расстоянии 1 мм от паза под палец шпуледержателя 22.

Для установки носика 24 ножа 14 необходимо вывернуть винты в платформе машины и при установке ножевого устройства выдержать максимальное расстояние от оси иглы 25 до носика ножа 0,5 мм.

Ножи 14 и 15 затачивают только по их торце-
вой поверхности, сопряженной с режущей кромкой, обеспечивая шероховатость не более Я, = 1,25. За одно точение удаляют 0,1 ...0,3 мм металла, режущий угол лезвия ножа 14 — (75 ±3)°, а лезвия ножа 15 — (90 + 3)°.

После заточки ножа 15 с вершины лезвия нужно обязательно снять заусенцы, так как при движении ножа заусенцы задерживают челночную нижу и се обрезка не выполняется.
