2.1. Машины конструктивно-унифицированного ряда (КУР) 31 (131) кл. ОАО «Орша»

Регулировки в механизме челнока и отводчика

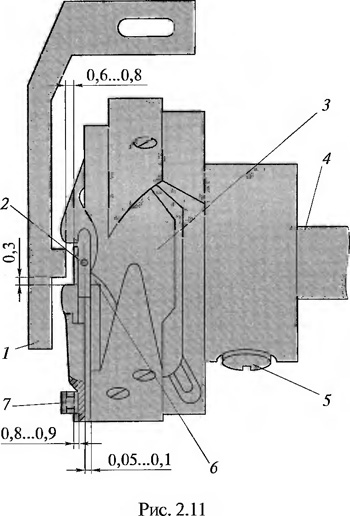

 Своевременность подхода носика 6 (рис. 2.11) челнока к игле 2 регулируется поворотом челнока в плоскости его вращения после ослабления винтов 5. При этом необходимо, чтобы при подъеме иглы 2 из крайнего нижнего положения на 2 мм носик 6 был въппе ушка иглы на 1,6 мм. Зазор между носиком 6 челнока и иглой 2 (он должен быть равен 0,05...0,1 мм) регулируется перемещением втулки челнока вдоль оси вала 4 после ослабления винтов 5. Зазор между выступом установочного пальца 1 и шпуледержателем 3 должен лежать в пределах 0,6...0,8 мм.

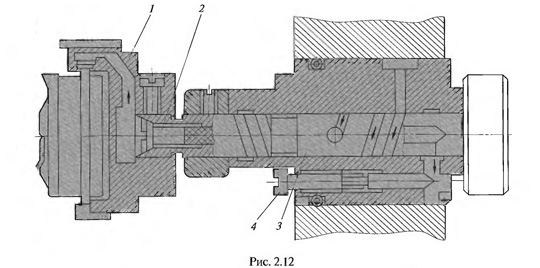

Количество масла, подаваемого челноку 1 (рис. 2.12), регулируется винтом 4 и штуцером 2. Если винт 4 завинчивать, то количество масла, подаваемого челноку, будет увеличиваться.

Проверять подачу смазки к челноку следует при , максимальной частоте вращения главного вала. Для этого под челнок нужно поместить лист белой бумаги и подержать его неподвижно в течение 15 с. Если на бумаге останутся две рассеянные масляные полоски шириной приблизительно 1 мм, подача смазки нормальная.

Проверить подачу смазки можно и при снятом челноке 1. Для этого нужно поднести лист белой бумаги к торцу вала 3. Если через 15 с работы машины при максимальной частоте вращения главного вала на бумаге образуется масляная полоска шириной примерно 15 мм, подача смазки нормальная.

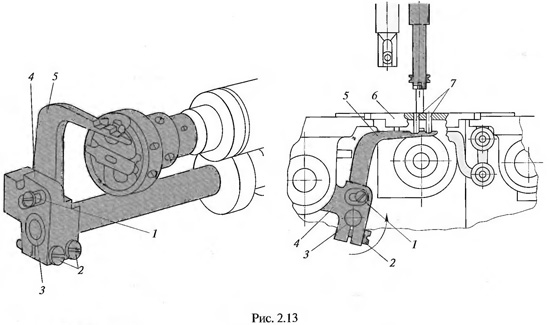

Установка пальца шпуледержателя и регулировка его положения в машинах 131-12+3,131 -22+3 кл., имеющих отличную от базовой конструкцию, выполняют следующим образом. Палец шпуледержателя 5 (рис. 2.13), установленный на державку 4 и закрепленный на ней винтом 1, монтйруется на концевую часть пальца 3 при ослабленных винтах 2. При установке выступ пальца шпуледержателя 5 должен входить в паз шпуледержателя. Винт 2 слегка поджимают, чтобы палец шпуледержателя 5 с державкой 4 не могли поворачиваться на пальце 3 под действием силы собственной тяжести.

При выполнении регулировки вместо игольной пластины устанавливают калибр 6 и закрепляют его теми же винтами, что и игольную пластину.

Палец шпуледержателя 5 после ослабления винта 2 поворачивается против часовой стрелки (если смотреть со стороны челнока) до упора дна пазов на пальце шпуледержателя в установочные пальцы 7 калибра 6. Винт 2 зажимается.

Ослабив винт 1, палец шпуледержателя 5 перемещают по пазу державки 4 влево до упора установочных пальцев 7 калибра 6 в боковые стенки пазов на пальце шпуледержателя 5. Винт 1 зажимают.

Затем, ослабляя винт 1 и постукивая молоточком из мягкого металла по торцу державки 4, устанавливают зазор между выступом пальца шпуледержателя и дном паза в шпуледержателе, равный 0,6...0,8 мм (см. рис. 2.11). Винт 1 (см. рис. 2.13) зажимают и калибр 6 снимают.

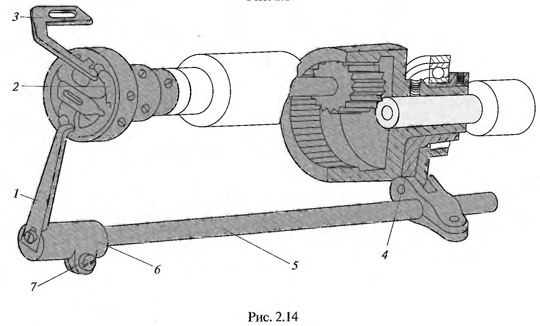

Для регулировки положения шпулеотводчика 1 (рис. 2.14) относительно шпуледержателя 2 ослаб-
ляют винты крепления эксцентрика 4 и, поворачивая его, устанавливают шпулеотводчик 7 в крайнее левое положение. Винты крепления эксцентрика закрепляют. Затем ослабляют винт 7 клеммы 6 и поворотом шпулеотводчика 1 на валу 5 добиваются того, чтобы шпуледержатель 2 был отжат от установочного пальца 3 на 0,3 мм. При этом зазор между торцом шпулеотводчика 7 (см. рис. 2.11) и шпуледержателем Одолжен составлять 0,8...0,9 мм.
