Пароводяные подогреватели (рис. 161) являются поверхностными теплообменниками и предназначены для подогрева воды. В основном эти подогреватели применяются для подогрева сырой воды, поступающей на водоподготовительную установку под давлением, но могут применяться также и для подогрева питательной воды котлоагрегатов или сетевой воды для теплофикации. Подогрев воды в теплообменнике осуществляется за счет конденсации греющего пара, омывающего трубки подогревателя снаружи и отдающего тепло проходящей в трубках воде.



Схема пароводяного подогревателя

Пароводяной подогреватель состоит из горизонтально расположенного цилиндрического корпуса с приваренными на торцах фланцами, являющимися одновременно трубными досками, между которыми внутри корпуса установлен пучок латунных трубок. Трубки размером ∅16x1 мм развальцованы в трубных досках. К фланцам присоединяются передняя и задняя водяные камеры со сферическими днищами. Передняя камера, к которой через приваренные штуцеры подводится и отводится подогреваемая вода, разделена одной или двумя перегородками на отсеки, чем обеспечивается два или четыре хода подогреваемой воды в трубном пучке. При четырехходовом подогревателе задняя водяная камера делится перегородкой на два отсека. На верхней части корпуса подогревателя приварен штуцер для подвода греющего пара, а в нижней - штуцер для отвода конденсата.

Подогреватель снабжается водоуказательным стеклом для наблюдения за уровнем конденсата, конденсатоотводчиком или регулятором перелива, обратным клапаном и манометром.

Рабочее давление подогревателя по пару (в корпусе) составляет 0,2 ати, по воде (в трубной системе) — 6 ати. Конструкция подогревателя допускает его эксплуатацию на рабочее давление по корпусу и трубной системе до 10 ати. По расположению арматуры и приборов все типоразмеры подогревателей унифицированы.

Подогреватель устанавливается на двух опорах, приваренных к корпусу.

В комплект поставки пароводяного подогревателя входят:
1. Корпус подогревателя в сборе с трубным пучком, водяными камерами и патрубками.
2. Комплект запорных вентилей и кранов.
3. Конденсатоотводчик 45ч9бк и обратный клапан 19с17бр (для подогревателей воды 25—100 т/ч).
4. Регулятор перелива Т22-2 (для подогревателей воды 200 и 400 т/ч).
5. Водоуказательное стекло Ду 20.
6. Манометр Дк 160 мм, тип II.

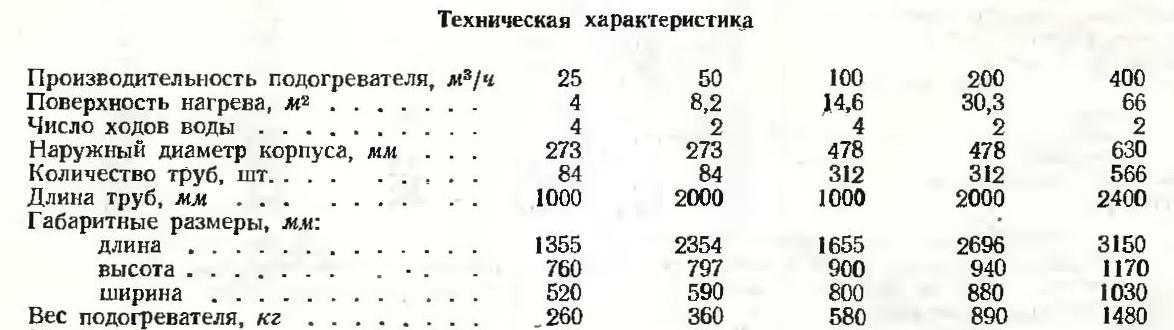

Основные технические характеристики пароводяных подогревателей с различными поверхностями нагрева

Изготовитель: пароводяных подогревателей производительностью 25 и 50 м3/ч - Бийский котельный завод; остальных подогревателей — таганрогский завод «Красный котельщик»
