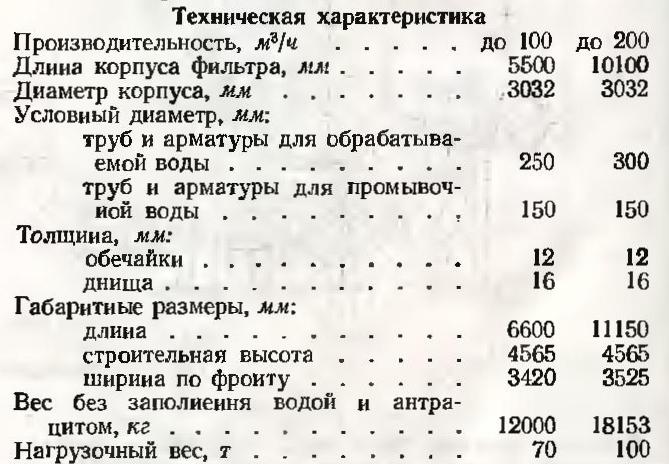

Горизонтальные однотопочные осветлительные фильтры (рис. 144) предназначены для удаления из воды механических взвешенных примесей. Осветление воды в горизонтальном фильтре происходит при ее пропуске через слой антрацитовой крошки величиной зерен 0,8-0,9 мм.

Горизонтальный осветлительный фильтр представляет собой горизонтально устанавливаемый сварной цилиндрический сосуд, рассчитанный на рабочее давление 6 ати. На корпусе фильтра при монтаже устанавливаются наружные трубопроводы и арматура, вакуумный клапан и вантуз для автоматического удаления из системы воздуха.

Внутри корпуса и нижней части на бетонной подушке устанавливаются коллекторы дренажного устройства. На коллекторах смонтированы щелевые фарфоровые колпачки марки ВТИ-5. Над водораспределительным устройством по всей длине корпуса насыпается слой фильтрующего материала. В верхней части, внутри корпуса, устанавливаются водораспределительные трубы. Корпус фильтра и трубопроводы изготовляются из углеродистой стали. Фильтр устанавливается на двух сварных опорах. На корпусе фильтра имеется лаз. Изготавливается два типоразмера фильтров, отличающихся длиной корпуса и обеспечивающих осветление до 100 и до 200 м³/ч воды.

В комплект поставки горизонтального однопоточного осветлительного фильтра входят:

1. Корпус фильтра с внутренними устройствами, патрубками и лазом.
2. Комплект запорных задвижек и муфтовый вентиль.
3. Вакуум-клапан.
4. Вантуз Ду 50.
5. Два манометра типа М100к.
6. Два трехходовых крана.

Изготовитель: таганрогский завод «Красный котельщик».
