Водород-катионитные фильтры I ступени (рис. 141) предназначены для умягчения и снижения щелочности воды, подаваемой в котельные агрегаты. Умягчение воды в водород-катионитном фильтре происходит при ее пропуске через слой ионитового материала, частицы которого на своей поверхности имеют катионы водорода, способные к катионообмену с солями жесткости. Катионы водорода замещают в воде накипеобразующие катионы кальция и магния, в результате чего происходит разрушение солей жесткости и образование свободных минеральных кислот. Водород-катионитный способ умягчения воды комбинируется с натрий-катионитным способом. Для освобождения от кислот вода после водород-катионитного фильтра смешивается в определенной пропорции со щелочной натрий-катионированной водой.



Схема водород-катионитного фильтра I ступени

Ионитовый материал водород-катионитного фильтра периодически регенерируется. Регенерация истощенного Н-катионита производится обычно 1—1,5%-ным раствором серной кислоты.

Водород-катионитный фильтр представляет собой сварной цилиндрический сосуд со сферическими днищами, рассчитанный на давление 6 ати. На корпусе фильтра смонтированы трубопроводы и арматура для подвода и отвода сырой и промывочной воды.

В нижнем днище корпуса смонтировано дренажное устройство и имеется бетонная подушка, являющаяся опорой для насыпаемого слоя катионита высотой 2 или 2,5 м. В верхнем днище внутри фильтра установлено водораспределительное устройство. Дренажное и водораспределительное устройства изготовляются из кислото-щелочностойкого материала. Корпус и обвязочные трубопроводы изготовляются из углеродистой стали и приспособлены для нанесения защитных покрытий.

Фильтр снабжается патрубками и штуцерами для присоединения трубопроводов и арматуры, а также лазами и патрубком для гидравлической выгрузки и заполнения катионитом. По конструкции и расположению арматуры все фильтры унифицированы.

Фильтр устанавливается вертикально на трех стойках, привариваемых к днищу.

Рабочее давление воды в фильтре — 6 ати, температура воды ограничивается термостойкостью ионита или защитного покрытия и не должна превышать 100°С.

В комплект поставки водород-катионитного фильтра входят:
1. Корпус фильтра в сборе с водораспределительным и дренажным устройствами, лазами и патрубками.
2. Трубопроводы в пределах фильтра.
3. Комплект вентилей диафрагмовых, футерованных, типа 15Б1бр, 15ч70гмIV или 15ч72гмIV и 15нж6БК.
4. Манометр с трехходовым краном.

Катионитный материал и бетон с фильтром не поставляются.

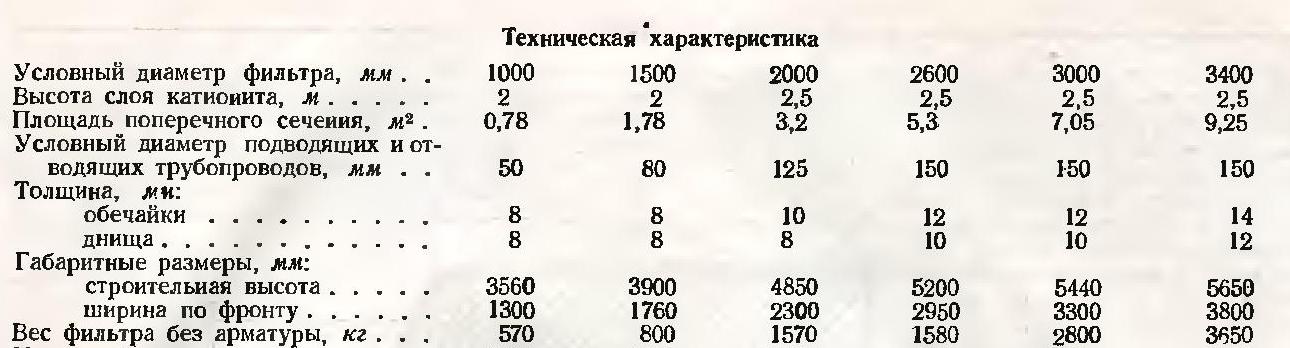

Основные технические характеристики водород-катионитных фильтров I ступени различной ёмкости

Изготовители: водород-катионитных фильтров I ступени условным диаметром 1000 и 1500 мм — Бийский котельный завод; фильтров условным диаметром 2000, 2600, 3000 и 3400 мм — таганрогский завод «Красный котельщик».
