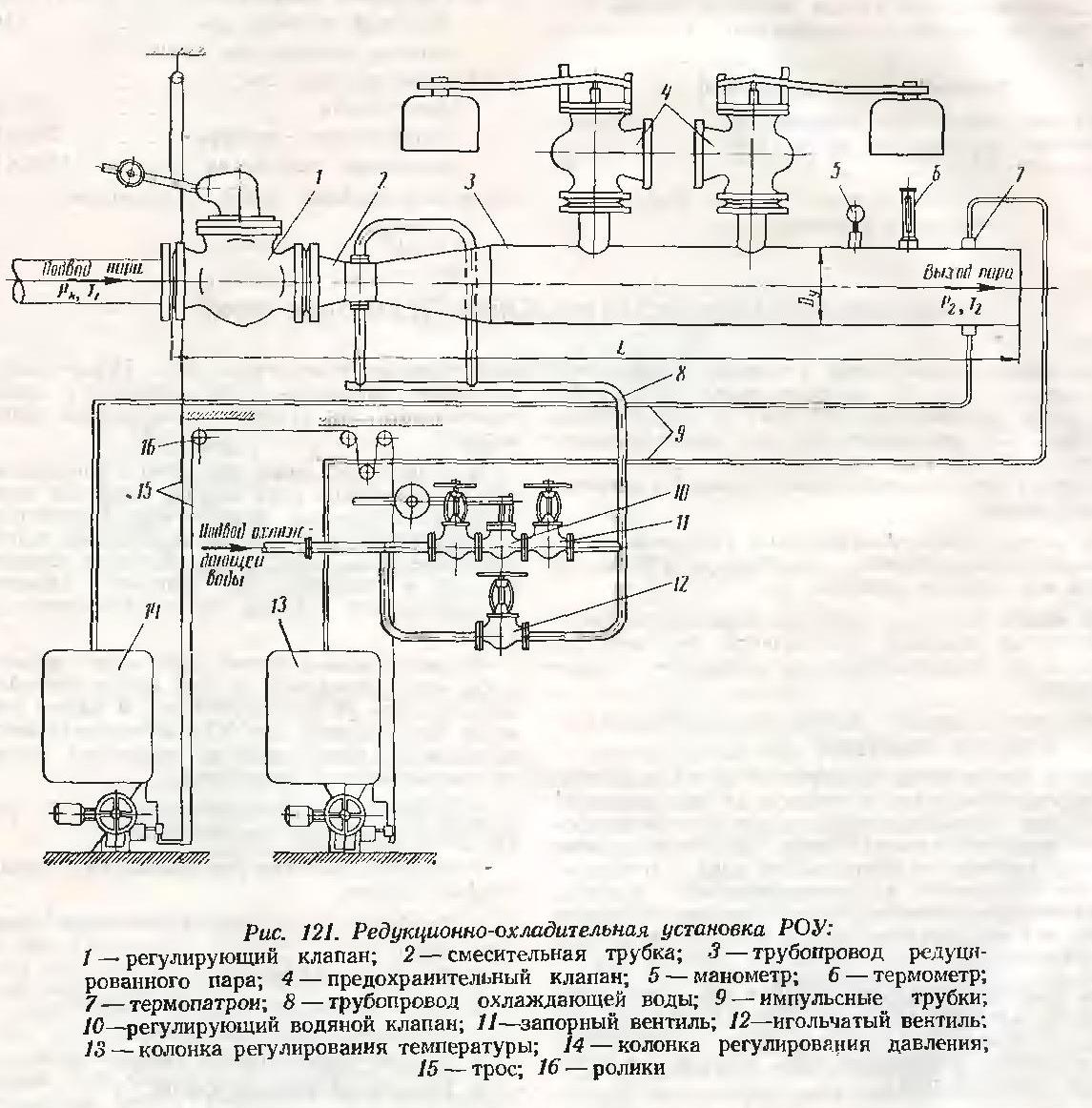

Редукционно-охладительные установки (РОУ)Редукционно-охладительные установки производительностью от 1,5 до 120 т/ч на давление острого пара 7— 39 ати и максимальную температуру острого пара 450°С (рис. 121) предназначаются для автоматического снижения давления и температуры пара до параметров, необходимых для производственных нужд, технологии и теплофикации.
Пар от редукционно-охладительной установки может подаваться непосредственно к потребителю, а также на турбины или паровые приводы. При малых перепадах давления пара редукционно-охладительные установки выполняются без шумоглушителя, а при больших перепадах давления — с шумоглушителем. Устройство и процесс работы редукционно-охладительных установок следующие. Острый пар от котла по паропроводу подводится к регулирующему клапану, в котором за счет дросселирования при соответствующем открытии клапана происходит снижение давления пара. Для поддержания заданного давления редуцированного пара с точностью ±0,5 ати применяется электромеханическая колонка, автоматически управляющая подъемом регулирующего клапана под воздействием импульса от давления пара после РОУ. При больших перепадах давления пар после регулирующего клапана проходит через дроссельную решётку шумоглушителя. Шумоглушитель предотвращает мгновенное расширение пара, которое является основной причиной шума. Охлаждение пара осуществляется впрыском воды в суженное сечение смесительной трубы или при ее отсутствии — в паропровод редуцированного пара. Охлаждающая вода подается от питательной линии котла по трубопроводу, на котором устанавливаются регулирующий клапан, игольчатый вентиль и запорные вентили. Открытие водяного регулирующего клапана производится автоматически на нужную величину колонкой регулирования температуры пара. Игольчатый вентиль установлен параллельно регулирующему клапану и предназначен для ручного регулирования температуры пара. Для предупреждения чрезмерного повышения давления редуцируемого пара каждая установка снабжается аварийно-импульсным устройством. Аварийно-импульсное устройство при повышении давления пара в трубопроводе выше допустимого открывает клапаны сброса пара в атмосферу. При понижении давления пара до нормального клапаны сброса автоматически закрываются. Редуцирование давления пара может производиться и без его охлаждения. В этом случае устройство для впрыска воды не устанавливается. В случае невозможности использования для РОУ электромеханической автоматики во взрывоопасных помещениях рекомендуется пневматическая автоматика. Для заказа редукционно-охладительной установки требуется заполнение опросного листа. В комплект поставки редукционно-охладительной установки входят:
1. Трубопровод редуцированного пара (смесительная труба). Аппаратура для автоматического регулирования давления и температуры пара поставляется по отдельному заказу.
Изготовитель — Барнаульский котельный завод
