Водяной экономайзер предназначен для подогрева питательной воды котельного агрегата или сетевой теплофикационной воды отходящими газами котла. Экономайзер для подогрева питательной воды устанавливается непосредственно у котла и является основным элементом котлоагрегата, обеспечивающим повышение его коэффициента полезного действия. Теплофикационные экономайзеры устанавливаются как непосредственно у котла, так и в отдельном газоходе для нескольких котлов.



Чугунные экономайзеры системы ВТИ применяются в котельных установках с рабочим давлением до 23 ати.

Схема включения экономайзера котла типа ДКВР

Экономайзер собирается из литых чугунных труб с квадратными ребрами и коллекторов. Длина труб для экономайзеров котлов паропроизводительностью до 10 т/ч принята 2 м, для котлов большей производительности — 3 м. Набор труб и их расположение в газоходах экономайзера должны строго соответствовать проектной компоновке и расчетной общей поверхности нагрева. Чугунные ребристые трубы собираются в группы на каркасе, соединяются между собой литыми калачами с фланцами и заключаются в обмуровку. Соединение труб производится таким образом, что питательная вода проходит снизу вверх. Для удаления газов и пара из экономайзера на верхнем коллекторе предусмотрен вантуз и вентиль. Для отключения экономайзера по воде в случае чрезмерно высокой ее температуры и предотвращения вскипания, предусматривается байпасный трубопровод и необходимая запорная арматура. В некоторых случаях для этой цели применяется выключение экономайзера из потока газов чугунными заслонками.

Установка экономайзера с поверхностью нагрева 330,4 м2 за котлом ДКВР-10

Для очистки ребристых труб от золы и сажи между отдельными группами, труб устанавливается обдувочное устройство — вращающаяся от ручного привода труба с рядом сопел диаметром 5 мм. Обдувка производится периодически насыщенным нли перегретым паром при давлении до 12 кг/см2. Обдувочный аппарат обеспечивает очистку четырех рядов труб вверх и вниз по всей их длине.

Типоразмеры блочных экономайзеров из чугунных труб длиной 2 м

Экономайзер оборудуется предохранительным клапаном и термометрами на входе и выходе воды. Температура воды на выходе из экономайзера должна быть на 40° ниже температуры насыщения пара в котле. Схема включения экономайзера приведена на рис. 81.

Чугунные экономайзеры поставляются «россыпью» — отдельными деталями или в блочном исполнении. Блочные экономайзеры собираются на заводе по заданной компоновке из труб длиной 2 м в облегченной обмуровке с металлической обшивкой (рис. 82). Основные характеристики одиоколонковых и двухколонковых (рис. 83) блочных чугунных экономайзеров из труб длиной 2 м приведены в таблице. Блочные экономайзеры из труб длиной 3 м намечены к производству двух типов: ВЭ-1Х-16П поверхностью нагрева 646 м2 и ВЭ-1Х-20П поверхностью нагрева 808 м2.

В объем поставки экономайзера входит:

1. Комплект ребристых труб с калачами и перепускными трубами.
2. Коллекторы: верхний и нижний.
3. Колена для соединения коллекторов.
4. Предохранительные клапаны.
5. Вантуз с запорным вентилем.
6. Обдувочное устройство (комплект).
7. Газовые заслонки и лаз.
8. Крепежные детали.
9. Прокладочные материалы.

Блочные экономайзеры поставляются в комплекте перечисленных узлов, собранных на каркасе с обмуровкой, металлической обшивкой и верхним коробом с взрывными клапанами и лазами.' Необходимость поставки взрывных клапанов и лазов указывается при заказе.

При заказе экономайзера «россыпью» указываемся номер и количество обдувок. Обмуровочный и теплоизоляционный материалы, в этом случае не поставляются.

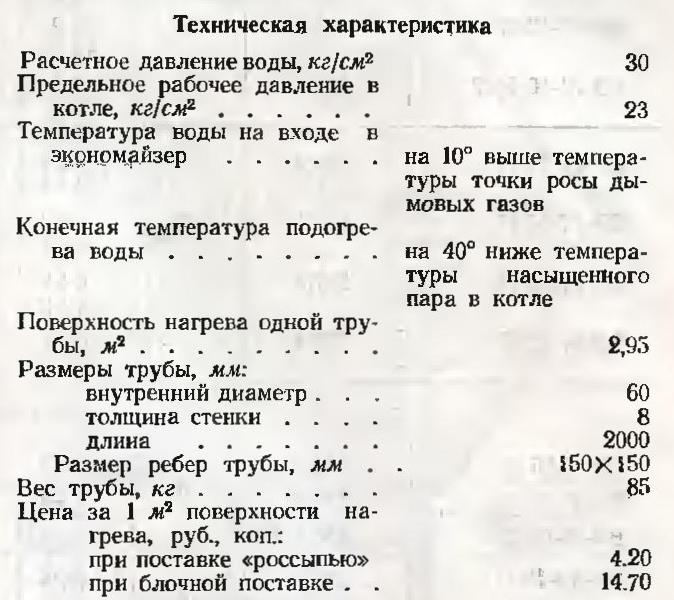

Основные технические характеристики чугунных ребристых труб экономайзеров ВТИ

Изготовители — Кусинский машиностроительный завод; Белгородский котлостроительный завод.



Таблица типоразмеров блочных водяных чугунных экономайзеров
