Центробежные вентиляторы типа ВД (рис. 99) предназначены для подачи воздуха в топки котлов и обеспечения воздушным дутьем технологических агрегатов. Дутьевые центробежные вентиляторы типа ВД выполнены консольными одностороннего всасывания но аэродинамической схеме ЦКТИ 0,7—37°. Производительность и развиваемый напор вентиляторов соответствуют ГОСТ 5308—50 и зависят от числа оборотов ротора и мощности приводного электродвигателя. Выбор типа вентилятора должен производиться по аэродинамической характеристике: производительность — напор (рис. 100) при температуре воздуха 20°С. Коэффициент полезного действия вентиляторов не ниже 0,63.

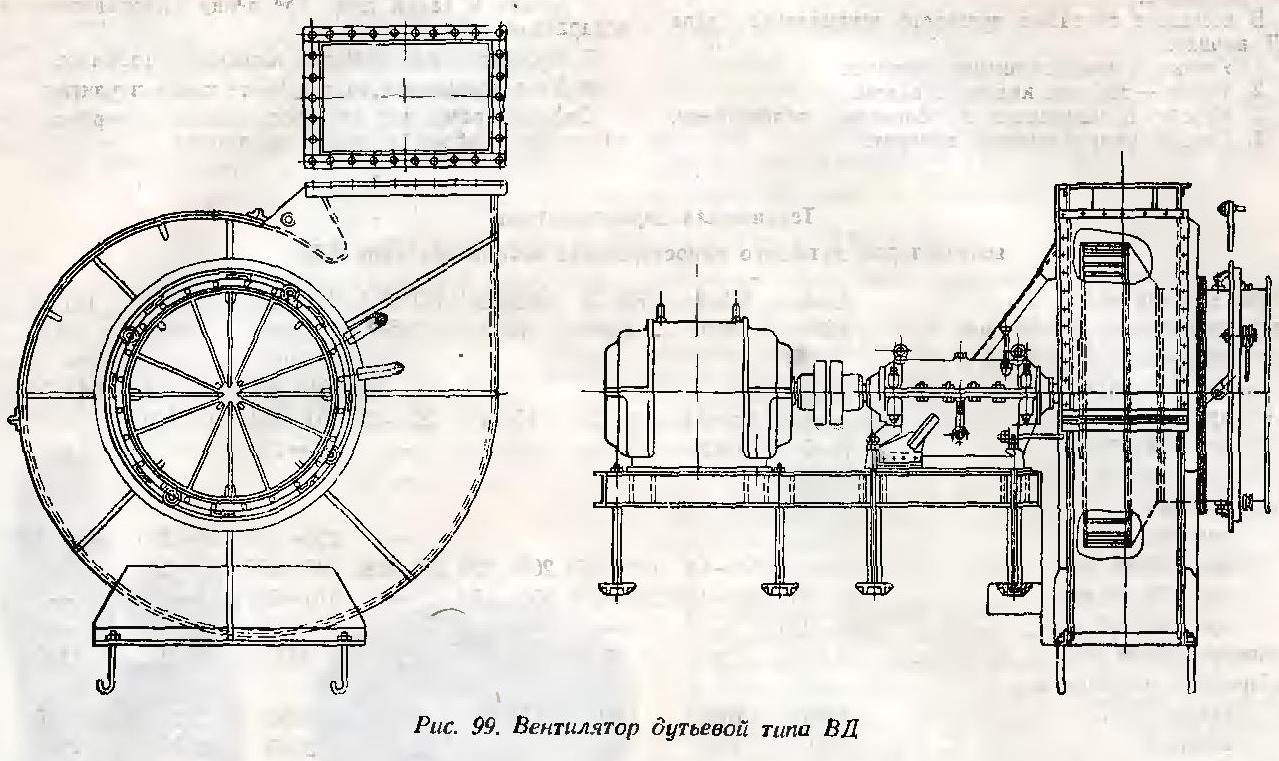

Схема вентилятора дутьевого одностороннего всасывания типа ВД

Вентиляторы типа ВД одностороннего всасывания выпускаются восьми типоразмеров, причем вентиляторы одного типоразмера для всех оборотов ротора имеют одинаковые габаритные и присоединительные размеры. Все вентиляторы изготовляются правого и левого вращения.

Центробежный вентилятор типа ВД состоит из ротора — рабочего колеса с валом, улитки, корпуса подшипников, эластичной муфты и направляющего аппарата. Приводной электродвигатель устанавливается на одной раме с корпусом подшипников. Рабочее колесо вентилятора представляет собой крыльчатку с загнутыми вперед лопатками. Диск рабочего колеса приклепан к литой ступице. Вал ротора устанавливается на двух сферических роликоподшипниках, закрепленных в литом разъемном корпусе. Во внутреннюю полость корпуса подшипников заливается масло. В отличие от дымососов масляная ванна в корпусе подшипников у вентиляторов не имеет охлаждающего змеевика. Для контроля за уровнем масла и температурой на корпусе подшипников имеется маслоуказатель и гильза для установки термометра.



Улитки вентиляторов типов ВД-6, ВД-8, ВД-10 и ВД-12 изготовляются неразъёмными, а улитки вентиляторов типов ВД-13,5; ВД-15,5; ВД-18 и ВД-20 — разъёмными. Улитки поставляются с приваренными опорными лапами, поэтому при заказе вентилятора необходимо указать угол наклона нагнетательного патрубка к горизонтали.

На входе воздуха в рабочее колесо вентилятора расположен осевой направляющий аппарат с поворотными радиальными лопатками для регулирования производительности и напора. Управление направляющим аппаратом производится посредством колонки дистанционного управления с площадки обслуживания котлоагрегата. К вентиляторам типов ВД-18 и ВД-20 устанавливаются колонки дистанционного управления с большим редуктором типа РБ, а к остальным — колонки с малым редуктором типа РМ.

Для заказа вентилятора требуется заполнение опросного листа.

В комплект поставки дутьевого вентилятора типа ВД входят:

1. Улитка с прихваченными опорами.
2. Ротор — рабочее колесо с валом.
3. Корпус подшипников и роликовые подшипники.
4. Осевой направляющий аппарат.
5. Электродвигатель.
6. Болты и гайки для крепления направляющего аппарата к улитке,
7. Фундаментные болты и шпильки с гайками.
8. Узел уплотнения вала в месте входа в улитку.

Опорная рама под электродвигатель и корпус подшипников в объём поставки не входят.

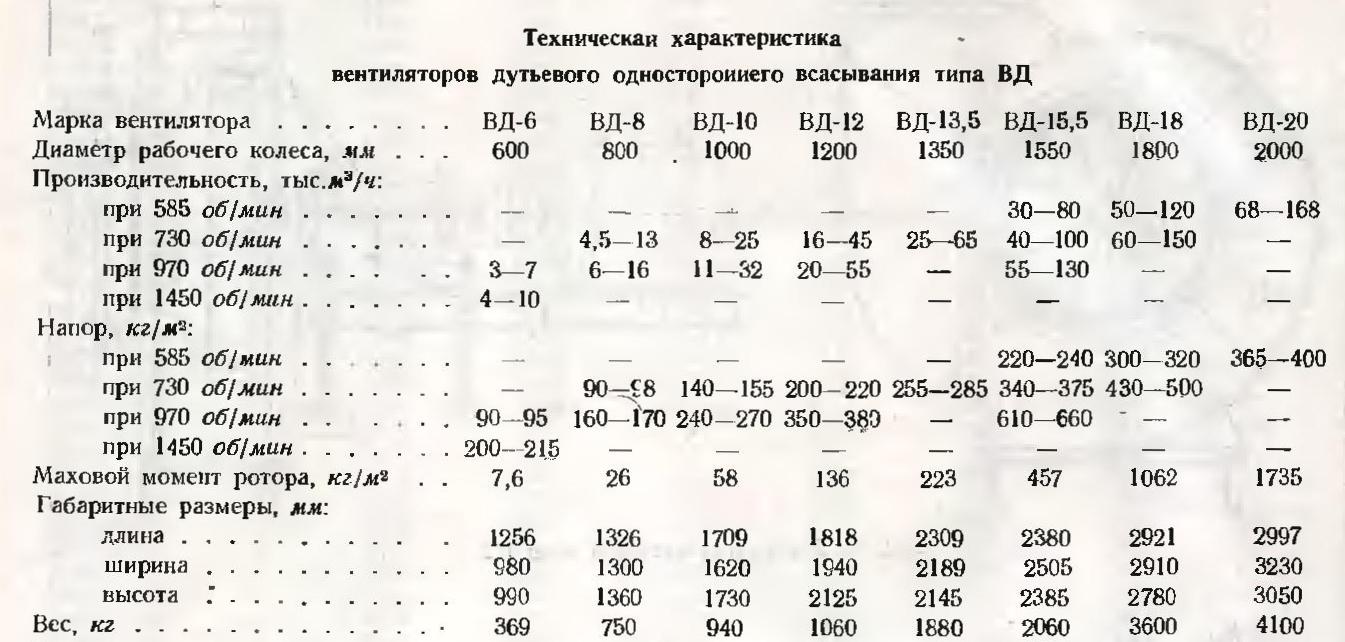

Основные технические характеристики вентиляторов дутьевых одностороннего всасывания типа ВД

Изготовители: вентиляторов ВД-6, ВД-8, ВД-10, ВД-12 — Бийский котельный завод; вентиляторов ВД-13,5, ВД-15,5 — хабаровский завод «Энергомаш»; вентиляторов ВД-18, ВД-20 — Каменский машиностроительный завод.
