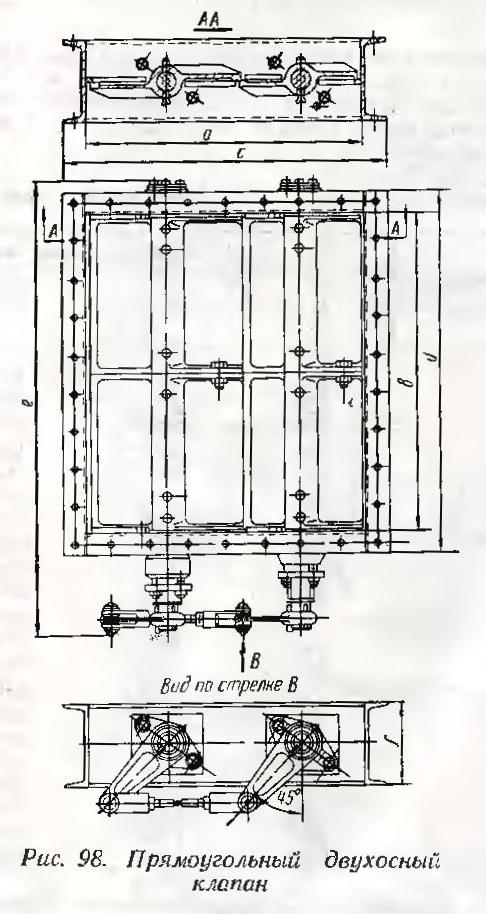

Прямоугольные клапаны (рис. 98) предназначены для установки на трактах газопроводов и воздухопроводов котельных агрегатов для регулирования подачи и для отключения газовой среды, при ее температуре до 400°С.

Прямоугольный клапан состоит из сварной прямоугольной рамы, одной или нескольких чугунных заслонок, уплотнительных плаиок, осей заслонок с рычагами и соединительными тягами, подшипников осей заслонок и крепежных деталей. В зависимости от размеров проходного сечения клапаны изготовляются одноосные, двухосные, трехосные, четырехосные и пятиосные.

Рама клапана сваривается из швеллеров, полки которых образуют фланцы длн присоединения клапана к фланцам трубопровода. Заслоики изготовляются составными и строго пригоняются друг к другу. Уплотнительные планки привариваются внутри к швеллерам с разметкой их положения при плотном закрытии заслонок. Уплотнение валов в местах их выхода через корпус производится со стороны привода посредством сальника, а с другой стороны — крышкой с уплотнительной прокладкой.

Рычаги на осях заслонок закреплены посредством шпонок и соединены между собой тягами регулируемой длины, благодаря чему при повороте ведущего вала все заслонки поворачиваются на один и тот же угол. Присоединение тяг управления клапаном от колонки дистанционного управления производится к рычагу любой оси.

Прямоугольные клапаны изготовляются 66 типоразмеров, с нормальным сечением проходов от 0,12 до 4,8 м². Для целей регулирования расхода среды клапан рекомендуется выбирать не по проходному сечению газо- или воздухопровода, а по целесообразной скорости потока среды через клапан, для чего в некоторых случаях в месте установки клапана газо- или воздуховод выполнять суженным.

Все типоразмеры клапанов снабжаются ограничителями полного открытия створок. Конструкция клапана допускает установку его с горизонтальным и вертикальным расположением валов.

Прямоугольные клапаны поставляются в собранном виде. При заказе клапана необходимо указывать размеры его условного прохода.

Изготовители — Аткарский завод «Ударник», Ангарский завод котельно-вспомогательного оборудования и трубопроводов, Кусинский машиностроительный завод, Киевский арматурно-машиностроительный завод.
