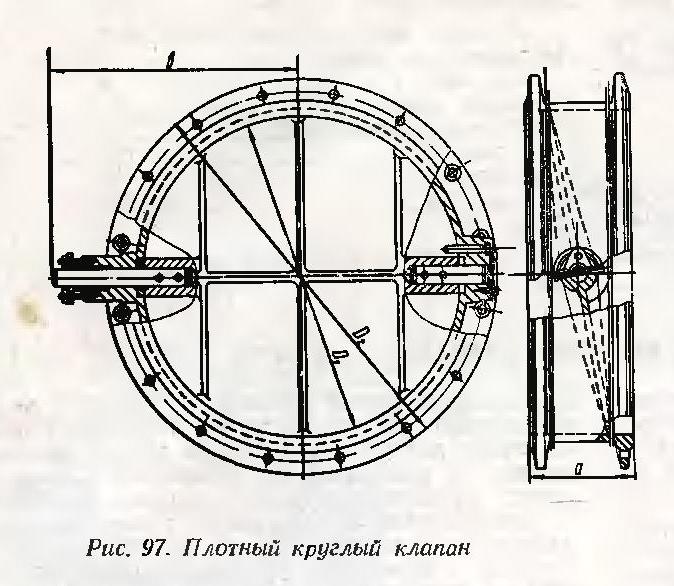

Плотные круглые клапаны (рис. 97) предназначены для регулирования подачи и отключения газовой среды при ее температуре до 400°С, устанавливаются на газопроводах и воздуховодах, а также на трактах пылепроводов котельных агрегатов.

Клапан состоит из круглого чугунного корпуса, внутри которого смонтирована чугунная поворотная заслонка. Корпус клапана имеет фланцы с отверстиями для болтов крепления клапана к фланцам трубопровода. Допускается установка клапана как на вертикальном, так и на горизонтальном газоходе или воздуховоде.

Поворотная заслонка устанавливается на двух валиках оси, один из которых выступает из прилива в корпусе и служит для сочленения с дистанционным приводом. Уплотнение места прохода этого валика в корпусе производится сальником с набивкой из прографиченного асбестового шнура. Отверстие в приливе на корпус для установки второго валика закрывается крышкой с уплотнительной прокладкой. Клапан снабжается ограничителем полного открытия заслонки.

Изготавливается 21 типоразмер круглых клапанов с диаметрами условных проходов от 100 до 1400 мм. Клапаны с диаметрами условных проходов от 400 до 1400 мм применяются в основном на газовоздухопроводах. Меньшие типоразмеры клапанов применяются в основном на пылепроводах к горелкам паровых котлов.

Круглые клапаны поставляются в собранном виде — корпус в сборе с заслонкой, осями заслонки, уплотняющими и крепежными деталями. При заказе необходимо указывать только диаметр условного прохода клапана.

Изготовители — Аткарский завод «Ударник», Ангарский завод котельно-вспомогательного оборудования и трубопроводов, Кусинский машиностроительный завод, Киевский арматурно-машиностроительный завод.
